какое сечение лучше работает на изгиб
Какая труба крепче круглая или квадратная?
Сравнение квадратных и круглых труб с точки зрения показателя прочности на изгиб
Профильные трубы, применяемые в качестве конструкционных деталей и строительных элементов, производятся в виде полых стержней, обладающих квадратным или прямоугольным сечением. Профильная труба по своим качествам аналогична металлическому брусу, но благодаря меньшему весу и четырем ребрам жесткости находит боле широкое применение. При изгибе основная нагрузка воздействует на крайние участки изделия, а сердцевина бруса не подвергается значительным деформациям, поэтому прочность профильной трубы на изгиб не отличается от показателей сплошного изделия аналогичного сечения.
Профильные трубы, произведенные с квадратным сечением, оказывают одинаковое сопротивление изгибающему усилию, которое направлено перпендикулярно любой из граней. Прямоугольные трубы более прочны на изгиб вдоль широкой стороны.
Замкнутость поперечного сечения способствует увеличению устойчивости данного типа профиля к кручению, что обеспечивает возможность применения профильных труб при создании арочных сводов, крутоуклонных кровель и ребристых куполов.
Сравнение показателей прочности круглых и квадратных труб
Профильные трубы имеют ряд преимуществ перед круглыми при эксплуатации в качестве несущего элемента конструкций. Применение квадратных труб позволяет уменьшить площадь поверхности конструкции и снизить вес изделия, что обеспечивает их эффективное использование в составе соединительных и каркасных частей строений и дает возможность создавать более сложные инженерные конструкции с минимальными затратами материала.
Определение показателя прочности на изгиб выполняется с учетом поперечного момента инерции. За счет равномерности распределения металла по периметру профиля квадратные трубы характеризуются высокими показателями радиусов инерции по отношению к их площади поперечного сечения, что обеспечивает эффективность их использования для изготовления сжато-изогнутых и сжатых стержней.
При равных показателях площади сечения, диаметров и толщины стенок для изгиба квадратной трубы требуется приложить большее усилие. При условии равнопрочности материалов и равной удельной тяжести изделий на погонный метр показатели прочности на изгиб сечения квадратных и круглых труб имеют сравнимые значения, при этом радиус инерции круглого сечения превышает данный показатель для квадратного сечения.
Что прочнее – профильная труба или круглая труба?
Они относятся к наиболее экономичным типам металлопроката и обладают повышенной прочностью на изгибающие нагрузки. Однако перед покупкой изделий у многих людей возникает вопрос: что прочнее – круглая или профильная труба, размеры которых имеют эквивалентные значения?
С точки зрения Сопромата, наиболее выгодными в плане устойчивости к изгибу являются круглые трубы. При минимальном количестве материала они обеспечивают максимальную жесткость конструкции и в то же время легко изгибаются, что позволяет создавать изделия криволинейной формы. Чтобы согнуть профильную трубу, требуется применить больше усилий. К тому же обычно для ее сгибания используется специальное оборудование.
Нужно отметить, что оба вида продукции могут производиться из одинаковых марок стали (обычно – AISI 304 или AISI 316), однако прочность профильных труб во многом зависит от их типа сечения. В частности, прямоугольные более прочны на изгиб вдоль своей широкой грани, а квадратные обладают равнозначным сопротивлением по любой из своих сторон.
Если рассматривать равнозначные материалы квадратной и круглой формы, то при равной массе на каждый погонный метр параметры их прочности имеют сравнимые значения. Что касается радиуса инерции, то в цилиндрических изделиях он значительно превышает аналогичный показатель квадратных труб. Среди других различий стоит отметить:
В то же время квадратные и прямоугольные изделия имеют ряд преимуществ при их использовании в качестве несущего компонента. С их помощью можно свести к минимуму поверхностную площадь всей конструкции, поэтому они более эффективны при сооружении каркасов и соединительных элементов сооружения.
Профильная или круглая труба
Лучшим основанием являются металлические трубы для забора – прочные, технологичные в монтаже и долговечные. На металлическом каркасе можно без проблем закрепить любой ограждающий материал – древесину, профилированный стальной лист, сетку, сотовый поликарбонат, асбесто или цементно — стружечные листы. Бюджетных застройщиков часто останавливает высокая цена металла. Однако, сравнив срок эксплуатации металлического ограждения с деревянным, вы убедитесь в обратном.
Металлические столбы и прожилины простоят минимум 50 лет в то время, как деревянный каркас забора за этот период вам придется заменить 3-4 раза со всеми вытекающими расходами. С точки зрения науки, изучающей сопротивление материалов (сопромат), наиболее выгодным является круглое сечение трубы. При минимуме материала оно обеспечивает максимальную жесткость. Если учесть удобства монтажа, то круглые трубы уступают профильным.
Прямоугольные стойки и прогоны удобнее резать и стыковать с помощью сварки. Плоская поверхность контакта позволяет плотнее и жестче фиксировать все элементы забора, чем круглая. Как мы уже говорили, круглая труба при одинаковом весе прочнее профильной на изгиб. Поэтому, решив купить для забора стойки круглого сечения, вы сэкономите за счет уменьшения веса металла. Кроме этого, в мягкий грунт круглую трубу удобнее ставить методом вкручивания с помощью ворота.
Надежность всей конструкции забора напрямую зависит от материала несущего каркаса. Поставьте деревянные столбики, и ограждение на вашей участке простоит не более 10 лет. Древесина, даже антисептированная, подвержена гниению. Бетон – вариант более надежный. Но при монтаже такой конструкции возникают трудности с креплением прогонов. Сверлить армированный столб непросто, а качественно установить в нем закладные могут далеко не все застройщики. Большое значение имеет шаг стоек забора.
Оптимальный — 2,5 метра. В районе с сильными порывистыми ветрами его нужно уменьшить до 2 метров. Для невысоких заборов (менее 1,5 метра) может быть использована квадратная труба 40х40х2 мм или 60х60х2 мм с прожилинами сечением 30х20х2 мм или 40х20х2 мм.
Немного о прямоугольной трубе ГОСТ Р 54157-2010 «Трубы стальные профильные для металлоконструкций», настоящий стандарт распространяется на круглые, квадратные, прямоугольные, овальные и плоскоовальные трубы для металлоконструкций из углеродистой и низколегированной стали.
Размеры прямоугольных профильных труб:– 20х10, 28х25, 30х15, 30х20, 40х25, 40х28, 50х20, 50х25, 50х30, 50х40– 60х30, 60х40, 80х40, 80х60, 100х50, 100х60, 100х80, 120х60, 120х80– 140х60, 150х100, 160х120, 160х80, 180х125, 200х100Большим плюсом стальных прямоугольных труб является эффективная способность к взаимодействию с плоскостями симметричной поверхности, что позволяет значительно расширить области использования в целом.
Прямоугольное сечение труб увеличивает спектр функциональной направленности продукта конечного сырья, но стоит сразу исключить те области, в которых не используют трубы с подобным сечением и это, прежде всего транспортировка газообразных веществ, водопроводные и прочие системы. Основные сферы и области применения:– Мелкомасштабное строительство (реже — крупномасштабное)– Машиностроение– Монтажные работы, как наружного, так и внутреннего типа– Металлоконструкции широкого профиля– Производство товаров народного потребления
Черчение
Рациональные формы сечения деталей, работающих на изгиб
Детали, работающие на изгиб (в основном, балки), весьма распространены в любых конструкциях, в том числе и в машинах. Особенно сильно изгибу подвергаются детали, у которых поперечные размеры значительно меньше продольных.
Изгибом называют вид деформации, характеризующийся искривлением оси деформируемого объекта (балки, плиты, оболочки и т. д.) под действием изгибающих моментов.
Снижение напряжений в деталях, подверженных деформации изгиба, может быть достигнуто за счет уменьшения величины расчетного изгибающего момента и увеличения момента сопротивления внутренних сил. Рациональным размещением опор можно добиться уменьшения расчетного изгибающего момента, а выбором рациональной формы сечения детали — увеличения момента сопротивления.
Предположим, вы захотели сломать палку. Ухватившись руками за ее края, вы прикладываете палку серединой к колену и, сгибая, ломаете ее. Причем чем длиннее палка, тем легче ее сломать, чем короче — тем труднее. Последовательно уменьшая длину палки, вы заметите, что на каком-то этапе оставшийся кусок палки не будет поддаваться изгибающему моменту. Это объясняется тем, что при последовательном сближении рук (точек приложения сил) длина плеч уменьшается, и изгибающий момент, равный произведению силы на плечо, также уменьшается. Когда его величина станет меньше момента сил сопротивления, палку этим способом сломать невозможно.
Отсюда можно сделать вывод, что для деталей, работающих на изгиб, следует подобрать такое соотношение величины поперечного сечения детали к расстоянию между точками опоры, при котором детали наименее поддавались бы деформации изгиба.

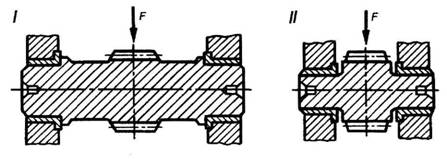

На рис. 73 показан пример двухопорной установки зубчатого колеса. Если расстояние между опорами сократить в 3 раза, то максимальный изгибающий момент и напряжения в вале уменьшатся также почти в 3 раза, а максимальный прогиб — в 27 раз.
Рассмотрим теперь консольную балку. Возьмем доску, закрепленную одним концом в неподвижной опоре, и приложим к ее свободному концу силу F (рис. 75). Будут ли все сечения равно- опасны? Опыт говорит, что нет. Возможные разрушения могут произойти прежде всего в сечениях, совпадающих с заделкой. Дело в том, что момент, создаваемый силой F (изгибающий момент), в этом сечении будет наибольшим. Ведь величина момента зависит не только от величины силы, но и от ее плеча, и именно для сечений, совпадающих с заделкой, плечо наибольшее.
Нетрудно предвидеть, что в первом варианте (рис. 75, I) доска изогнется при сравнительно небольшой величине силы F. Во втором варианте (рис. 75, II) для достижения того же результата понадобится значительно большая сила. Чем отличается положение балок? В первом случае деформируемые слои материала доски в сечении ближе расположены к нейтральной оси (x — х), а во втором (ось у — у) — дальше. Из предыдущего материала уже известно, что нейтральная ось (нулевая линия) — это геометрическое место точек поперечного сечения, в которых нормальные напряжения равны нулю.
Отсюда можно сделать вывод: поскольку основное сопротивление изгибу оказывают периферийные слои материала, целесообразно при изгибе применять брусья с сечениями, в которых материал расположен дальше от нейтральной оси.
Этот пример помогает понять, почему рычаги машин, шатуны и другие детали, а также рельсы, балки, корпуса и рамы машин в плоскости действия изгибающего момента имеют особую форму сечения, при которой усилены части, наиболее удаленные от нейтральной оси. В целом эти сечения напоминают доску, поставленную на ребро (рис. 76).
При конструировании для увеличения жесткости изделия стремятся всемерно устранить изгиб, заменить его сжатием и растяжением.

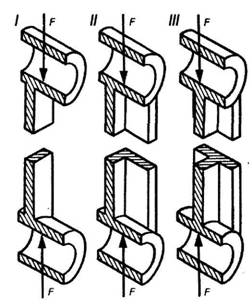

На рис. 77 показан пример конструктивного разгружения шатуна от изгиба. Внецентровое приложение нагрузки F (рис. 77,I) вызывает в стержне шатуна дополнительные напряжения изгиба, из-за чего приходится увеличивать сечение стержня, а следовательно, и массу конструкции. Тот же недостаток, но в меньшей степени, присущ конструкции, приведенной на рис. 77, II. Здесь внецентровой изгиб возникает вследствие асимметрии сечения стержня относительно направления действия сил. Рациональной является конструкция с симметричными относительно нагрузки сечения (рис. 77, III). В этом случае нагрузка приводится к одному сжатию при прочих равных условиях масса конструкции наименьшая.
Пример нецелесообразного и целесообразного нагружения деталей на изгиб показан на рис. 78. В первом случае (рис. 78, I) кронштейн относительно направления изгибающей нагрузки ориентирован нецелесообразно, так как ребро жесткости, способное воспринимать большие нагрузки сжатия, испытывает большие напряжения растяжения. Следует иметь в виду, что большинство хрупких конструкционных материалов, таких, как чугун, лучше сопротивляются сжатию, чем растяжению. В другом случае (рис. 78, II) соотношение между максимальными напряжениями сжатия ребра жесткости чугунного кронштейна и растяжения его стенки наиболее рационально.
Многие детали машин, подвергающиеся нагружению изгиба, имеют непостоянное по длине поперечное сечение (кривошип, рычаги, шатуны, валы и др.). Это объясняется различием моментов, действующих в разных участках детали. Рассмотрим это более подробно.
Предположим, что на стойку, ввернутую в плиту (рис. 79, I), действует сила F, которая стремится изогнуть стойку. Наибольший изгибающий момент при этом равен произведению F • L: где L — высота стойки. Определим теперь изгибающий момент в некоторых сечениях стойки по высоте. На расстоянии L/4 от верхнего конца изгибающий момент равен (F • L)/4, посредине стойки — (F • L)/2, у основания — F • L.
Но если в разных сечениях стойки действуют неодинаковые моменты, то размеры сечений стойки по высоте также следует выполнить неодинаковыми: в верхней части стойки поперечные сечения должны быть меньше, чем в нижней части (рис. 79, II). Если сравнить две конструкции стоек, то нетрудно заметить, что на вторую потребуется меньше материала, чем на первую.
Рациональными формами сечений деталей, работающих на изгиб, являются двутавровые (рис. 80,I), швеллерные (рис. 80, II), коробчатые (рис. 80, III) и трубчатые (рис. 80, IV) полые сечения. Круглые полые сечения также эффективны при работе деталей на изгиб. Этим объясняется все более широкое применение этих сечений для вращающихся деталей, подвергающихся также изгибающим усилиям (например, для осей железнодорожных вагонов).
Если материал балки имеет различную прочность на растяжение и сжатие, то наиболее рациональным будет сечение в виде несимметричного двутавра (рис. 80, V).
Способность поперечного сечения сопротивляться деформации изгиба характеризуется осевым моментом сопротивления изгибу W. Величина W зависит от формы и размеров поперечного сечения и от его ориентации по отношению к изгибающей силе. К обозначению W добавляют индекс, соответствующий обозначению нейтральной оси (например, Wх или Wy), относительно которой вычисляют момент сопротивления изгибу.

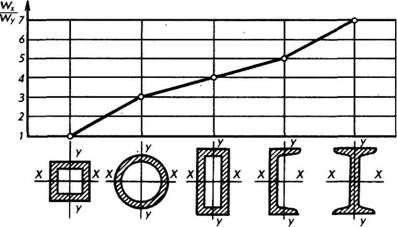

На рис. 81 приведена диаграмма соотношения моментов сопротивления Wx и Wy для некоторых профилей проката, широко применяющихся в машиностроении.
Из диаграммы видно, что отношение Wx/Wy колеблется в больших пределах от 1 до 7. В связи с этим для лучшего использования материала в деталях с нагрузками в плоскостях «x—х» и «у—у» профиль проката следует выбирать в соответствии с величиной изгибающих моментов. Для стандартных профилей типа двутавров и швеллеров величины осевых моментов сопротивления изгибу приведены в справочниках.
Думаю круглая будет прочнее, но квадратная удобнее в работе и эстетически лучше смотрится изделие.
Мне кажется круглая труба прочнее чем квадратная.
Вот что думает об этом SolidWorks
Прикрепленные файлы
Некорректная формулировка т.к. трубы, как круглые,овальные или профильные(квадратные,прямоугольные,разносторонние и т.п.) в одном и том же изделии будут «работать» по разному.
В разы может быть усиление любой конструкции, если трубы не важно какого профиля не сваривать прямыми кусками а гнуть,
Гнутые изделия дают возможность применить трубы с меньшей толщиной стенки,а значит облегчить конструкцию и удешевить.
Какие условия,сечение труб?
Сомневаюсь что круглая прочнее будит при одинаковых параметрах,если rigal даст сечения и условия,вечером сделаю расчёт.
Сомневаюсь что круглая прочнее будит при одинаковых параметрах,если rigal даст сечения и условия,вечером сделаю расчёт.
Сомневаюсь что круглая прочнее будит при одинаковых параметрах,если rigal даст сечения и условия,вечером сделаю расчёт.
Квадратная труба уже есть 15х15 так что и покупать не надо и круглая аналогичная, это будет каркас для авто. Заранее спасибо
Мне кажется круглая попрочнее будет, как Рут заметил, квадратная труба в плоскости будет послабее чем полукруг.
Квадратная труба равномернее распределяет нагрузку,и более устойчива к деформации.
Прикрепленные файлы
Труба 15 мм. стенка 2 мм. на 1 метр рычага не выдерживает 100 кг,боюсь для каркаса она не пригодна.
Немного сложновато, но.
Квадратная труба с одинаковой площадью сечения и с одинаковым отношением внешних и внутренних диаметров по сравнению с круглой трубой будет немного прочнее в
2*(pi^(1/2))/3
Расчет балки на изгиб
Рассчитывать балку на изгиб можно несколькими вариантами:
1. Расчет максимальной нагрузки, которую она выдержит
2. Подбор сечения этой балки
3. Расчет по максимальным допустимым напряжениям (для проверки)[/i]
Давайте рассмотрим общий принцип подбора сечения балки на двух опорах загруженной равномерно распределенной нагрузкой или сосредоточенной силой.
Для начала, вам необходимо будет найти точку (сечение), в которой будет максимальный момент. Это зависит от опирания балки или же ее заделки. Снизу приведены эпюры изгибающих моментов для схем, которые встречаются чаще всего.
Далее, при делении максимального изгибающего момента на момент сопротивления в данном сечении, мы получаем максимальное напряжение в балке и это напряжение мы должны сравнить с напряжением, которое вообще сможет выдержать наша балка из заданного материала.
Давайте рассмотрим пару примеров:
1. [i]Вы хотите проверить, выдержит ли вас двутавр №10 (сталь Ст3сп5) длиной 2 метра жестко заделанного в стену, если вы на нем повисните. Ваша масса пусть будет 90 кг.[/i]
Для начала нам необходимо выбрать расчетную схему.
По таблице сортамента двутавров находим момент сопротивления двутавра №10.
Он будет равен 39.7 см3. Переведем в кубические метры и получим 0.0000397 м3.
Далее по формуле находим максимальные напряжения, которые у нас возникают в балке.
После того, как мы нашли максимальное напряжение, которое возникает в балке, то мы его может сравнить с максимально допустимым напряжением равным пределу текучести стали Ст3сп5 – 245 МПа.
45.34 МПа Надеюсь, что данная статья была вам полезна, и рассчитываю на вашу благодарность 🙂
Выполняем расчеты на прогиб трубы самостоятельно
Профильные трубы широко применяются в частном и промышленном строительстве. Из них создают беседки, теплицы, гаражи, хозяйственные постройки, рекламные щиты. Конструкции бывают не только классическими прямоугольными, но могут также иметь самую разнообразную конфигурацию. Поэтому очень важно правильно рассчитать максимально допустимый изгиб трубы. Это обеспечит сооружению прочность, долговечность и позволит сохранить его изначальную форму.
При изготовлении конструкций из профильной трубы нельзя изгибать ее «на глаз» — следует произвести соответствующие расчеты
Свойства сгибаемого металла
Металл имеет свою точку сопротивления, как максимальную, так и минимальную.
Максимальная нагрузка на конструкцию приводит к деформациям, ненужным изгибам и даже изломам. При расчетах обращаем внимание на вид трубы, сечение, размеры, плотность, общие характеристики. Благодаря этим данным известно, как поведет себя материал под воздействием факторов окружающей среды.
Учитываем, что при давлении на поперечную часть трубы напряжение возникает даже в точках, удаленных от нейтральной оси. Зоной наиболее касательного напряжения будет та, которая располагается вблизи нейтральной оси.
Во время сгибания внутренние слои в согнутых углах сжимаются, уменьшаются в размерах, а наружные слои растягиваются, удлиняются, но средние слои сохраняют и после окончания процесса первоначальные размеры.
Как сделать правильные расчеты
Расчет профильной трубы на прогиб – это определение степени максимального напряжения на конкретную точку трубы.
У каждого материала существуют показатели нормального напряжения. Они не влияют на само изделие. Чтобы правильно сделать расчеты, следует применить специальную формулу. Нужно следить за тем, чтобы показатели не превышали максимально допустимые значения. По закону Гука возникающая сила упругости прямо пропорциональна деформации.
При расчете изгиба необходимо также применять и формулу напряжения, которая выглядит как М/W, где М – показатель изгиба по оси, на которую и приходится усилие, а вот W – это показатель сопротивления изгиба по этой же оси.
Вместе с типами, существуют четыре схемы нагрузок:
Наш онлайн калькулятор позволяет сделать расчет, комбинируя все виды балок, типы и схемы нагрузок, при этом абсолютно исключив вероятность допущения ошибки в процессе расчета. Обычно рассчитывают деревянные балки, а также металлические. В процессе вычисления показателя определяется сумма сил, воздействующих на балку, которые направлены перпендикулярно конструкции. Расчет деревянной балки на прогиб осуществляется с учетом материала, т.е. учитывают вид древесины, её гибкость и многие другие параметры, также важно учесть форму сечения балки и нагрузка какого вида оказывается на балку. Сравнивая с расчетом балки из древесины, расчет металлической балки на прогиб существенно отличается, поскольку важное внимание уделяют виду соединения: электросварка, заклепки, болты и другие виды соединений.
Все перечисленные выше нюансы позволяют понять, что расчет балки на прогиб — крайне ответственный этап в процессе стройки какого-либо объекта. От него зависит надежность, долговечность и целостность всей конструкции. Наш калькулятор позволит Вам быстро и безошибочно провести предельно точный расчет.
Технологический процесс изгиба
Гнутье создает в стенках металла определенную степень напряжения. На наружном участке получается растягивающее напряжение, а на внутреннем – сжимающее. Благодаря этим воздействиям изменяется наклон оси.
В процессе изгиба на согнутом месте меняется форма поперечного сечения. В результате кольцевой профиль приобретает овальную форму. Более четкая форма овала просматривается на середине прогиба, а вот к концу и к началу деформация понижается.
Для труб с сечением до 20 мм овальность в деформированном месте не должна превышать 15 %. Для труб с сечением 20 и больше – 12,5%.
Обратить внимание следует на то, что на вогнутом месте у тонкостенной продукции могут возникнуть складки. Они, в свою очередь, негативно сказываются на функционировании системы (снижают проходимость рабочей среды, повышают уровень гидравлического сопротивления, степень засорения).
Допустимые радиусы сгиба трубы
Согласно государственным стандартам трубы имеют минимальный радиус изгиба.
Если сгибание осуществляется путем нагревания и набивкой песком, наружный диаметр трубы составляет не менее 3,5DN.
Формирование трубы на трубогибочном станке (без нагрева) – не менее 4DN.
Сгиб при нагреве газовой горелкой или в печи для получения наполовину рифленых складок возможен при показателе в 2,5DN.
Если сгиб предусматривается крутой (для согнутых канализационных отводов, изготовленных путем горячей протяжки или же способом штамповки) – не меньше 1DN.
Сгиб трубы может быть меньше указанных показателей. Однако это возможно в том случае, если метод производства гарантирует, что стенки трубы утончатся на 15% от общей толщины.
Расчет на прочность при изгибе трубы выполняем ответственно.
Формулы и таблицы
Чтобы сделать расчет трубы на прогиб, определяем длину детали. Она высчитывается по данной формуле:
Радиус гиба труб: размеры, материалы и особенности
Труба является просто незаменимым изобретением человека. Без нее не обходится ни одна техника, строительство и комфортное проживание. Трубы несут в наш дом воду и газ, отводя при этом все ненужные стоки. На производстве они также являются неотъемлемыми элементами для полноценного функционирования. Но при применении труб не всегда обходятся простым прямым прокладыванием.
Они имеют изгибы и повороты. Все это делается для того, чтобы максимально комфортно расположить их для потребителя, и создать коммуникации со всеми удобствами. Для сгибания труб применяют специальные приспособления, и делать это можно даже вручную. Применяемый метод зависит от материала и диаметра. Рассмотрим, какой же бывает радиус гиба труб, и все особенности этого процесса.
Стандарты и приспособления
Естественно, для каждой трубы применяют свои стандартные углы. Этот показатель, как уже говорилось, зависит от материала и диаметра. Чаще всего встречаются изделия с поворотами и гибкой при строительстве домов. Для этого применяют специальные приспособления – трубогибы. Рассмотрим самые часто применяемые. Итак, трубогибы бывают:
Ручные трубогибы
Ручной трубогиб применяется при гибке материалов небольшого диаметра. В данном устройстве можно легко согнуть трубы из цветных металлов и нержавейки. Принцип работы этого устройства заключается в том, что вставив один конец в специальный зажим, нужно начинать крутить ручку. Проводя эту процедуру, труба будет проходить между вальцами, и таким образом создается нужный поворот. При проведении этой процедуры рекомендуется придерживаться ГОСТ, в котором указано, что минимальные радиусы гибки для труб из чистых цветных металлов и нержавейки обязательно должен составлять:
Как сделать расчет трубы на изгиб – пошаговое руководство
Профильные трубы применяются в строительстве достаточно часто, так что нередко требуется несколько изменить их форму, чтобы на выходе получить конструкцию необходимой конфигурации. В данной статье речь пойдет о том, как выполняется расчет на прогиб профильной трубы, который понадобится для того, чтобы изготавливаемые сооружения не утратили своей прочности и были практичными.
Какой может быть максимальная нагрузка на опору из стальной трубы?
Эксплуатация трубы в качестве несущего элемента объясняется тем, что данное изделие отличается:
Для достижения таких преимуществ от использования необходимо верно определить несущую способность, то есть выполнить расчет нагрузки, которую может выдержать опора из стальной трубы для навеса, ВЛ, оборудования и т. д.
Характеристики металла для гибки
Любому металлу присуща своя точка сопротивления, то есть максимальная и минимальная нагрузка, которую он может выдержать.
Если оказать на металл слишком большое давление, это может спровоцировать деформацию, ненужные прогибы или надломы в профиле. Выполняя расчет на изгиб трубы, необходимо учитывать такие важные характеристики как плотность металла, размеры и диаметр профильных или круглых труб, а также ряд других параметров. Таким образом, можно будет спрогнозировать, насколько эффективным будет использование того или иного материала в условиях окружающей среды.
Обратите внимание, что напряжение будет возникать не только непосредственно в месте прогиба профильной трубы, но и на удаленных от центра сгиба участках. Высшее касательное напряжение будет наблюдаться именно в области центральной оси сгиба.
В процессе гибки трубы происходит сжатие внутреннего слоя металла, он становится меньше, а внешний слой, напротив, увеличивается за счет растяжения. А вот центральный слой металла остается неизменным, сохраняет исходные параметры, обеспечивая тем самым прочность трубы.
Инструкция к калькулятору
Обращаю ваше внимание, что в нецелых числах необходимо ставить точку, а не запятую, то есть, например, 5.7 м, а не 5,7. Также, если что-то не понятно, задавайте свои вопросы через форму комментариев, расположенную в самом низу.
Исходные данные
Длина пролета (L) — расстояние между опорами или длина консоли.
Расстояния (A и B) — расстояния от опор до мест приложения нагрузок. Для 3 схемы А равна длине консоли балки.
Нормативная и расчетная нагрузки — нагрузки, на которые рассчитывается прямоугльная труба. Определить их можно, используя следующие статьи сайта:
Fmax — максимально допустимый прогиб, подбираемой по таблице E.1 СНиПа «Нагрузки и воздействия», в зависимости от вида конструкции. Некоторые значения этого показателя приведены в таблице 1.
Количество труб — чаще всего здесь выбирается «одна», но если есть потребность в ее усилении путем укладки трубы того же профиля рядом, то необходимо указать «две».
Расчетное сопротивление Ry— данный параметр зависит от марки стали. Основные значения этого показателя приведены в таблице 2.
Размер трубы — здесь необходимо определиться с ГОСТом (8645-68 или 30245-2003) и размером трубы. При желании можно выбрать профиль по обоим этим стандартам одновременно, а в результатах сравнить значения.
Выполнение расчетов на изгиб
Выполнение расчета круглой трубы на изгиб требуется для того, чтобы определить максимально допустимый уровень напряжения на каждый конкретный участок трубы.
Каждый материал имеет свою величину нормального напряжения, которые не оказывают какого-либо воздействия на само изделие. Для получения правильных расчетов, их нужно проводить по специальной формуле. Особое внимание следует уделять тому, чтобы показатели оставались в пределах максимально разрешенных значений. Согласно закону Гука, образующаяся сила упругости прямо пропорциональна деформации.
Рассчитывая величину изгиба, нужно дополнительно использовать следующую формулу напряжения: M/W, где M – величина изгиба по оси, испытывающая на себе усилие, а W – величина сопротивления этой оси в месте изгиба.
Методы сгибания труб и их преимущества
Сгибание труб является технологией, где нужный поворот в направлении трубопроводной линии создается путем физического воздействия на заготовку, метод имеет следующие преимущества:
Рис. 3 Дорны для трубогибов
Существуют две основных технологии гибки — горячая и холодная, приспособления и методы можно разбить на следующие категории:
Рис. 4 Горячие способы гибки труб
Горячая гибка
Популярная в быту технология применяется в случаях, когда отсутствует трубогибный аппарат или нет возможности произвести работы холодным способом, процесс состоит из нескольких операций:
Холодные методы сгибания круглых труб
Холодные способы имеют неоспоримые преимущества перед горячими технологиями: они не нарушают структуру металла, более производительны и требуют меньше затрат. При холодном сгибе возникают следующие дефекты:
Технология выполнения изгиба
В процессе гнутья в металле возникают определенные показатели напряжения. С внешней стороны образуется растягивающее напряжение, а изнутри – напряжение сжатия. В момент таких взаимодействий меняется изгиб оси.
Во время изгибания в согнутом отрезке изменяется форма поперечного сечения. В итоге профиль в виде кольца изменяет свою форму на овальную. Самый четкий овал можно наблюдать посередине прогиба. Деформация снижается в начале и конце прогиба.
У труб, имеющих диаметр не более 20 мм, овальность на отрезке, подвергающемся деформации, должна быть не более 15 %. А для труб с диаметрами равными или более 20 мм – 12,5 %.
Стоит отметить, что изнутри изгиба, где происходит деформация сжатия, могут появляться складки. Данный факт, как правило, отрицательно сказывается на корректной работе системы, так как складки снижают проходимость труб, увеличивают величину гидравлического сопротивления и уровень засорения.
Пределы радиусов изгиба труб
Руководствуясь госстандартами, трубы должны иметь минимальный радиус изгиба (детальнее: «Какой радиус гиба труб можно получить при помощи разных типов трубогибов»). При осуществлении сгибания при помощи нагрева трубы, заполненной песком, внешнее сечение трубы должно быть как минимум 3,5 DN. При изменении формы трубы на трубогибочной установке без использования нагрева – более 4DN.
При прогреве газовой горелкой или в печи, чтобы складки образовывались наполовину, величина должна равняться 2,5 DN. В случае потребности в получении сильного сгиба, например для систем с согнутыми канализационными отводами, которые изготавливаются способом горячей протяжки или штамповкой – более 1 DN.
Труба может иметь и меньшую величину сгиба. Тем не менее, допускать это можно лишь в том случае, если трубы изготавливались при технологии, когда их стенки утончаются на 15 % от всей толщины.
Все расчеты на прочность трубы при изгибе должны осуществляться с максимальной ответственностью.
Методы гибки труб без заводских приспособлений
В бытовых условиях нередко возникает необходимость в изгибании трубных заготовок при проведении строительных работ или монтаже газовых трубопроводов. При этом экономически нецелесообразно тратить финансовые средства на приобретение заводских трубогибов для разовых операций, многие применяют для этих целей простые самодельные приспособления.
Стальные трубы
Сталь относится к довольно жестким и прочным материалам, с большим трудом поддающимся деформации, основным методом изменения ее конфигурации является сгиб в нагретом состоянии с наполнителем при одновременном физическом воздействии. Для труб из тонкостенной нержавейки для получения длинного участка с небольшим радиусом изгиба применяют следующую технологию:
Рис. 11 Как получают нужный радиус гиба трубы из меди
Медные трубы
Медь относится к более мягким материалам, чем сталь, ее также удобно гнуть при нагревании или с помощью засыпанного внутрь песка. Можно также использовать для изгибания бытовой заменитель дорна — стальную пружину с плотными толстыми витками и сечением чуть меньше обрабатываемой детали. При проведении работ элемент вставляется внутрь и находится в точке, где производится деформация, а после проведения необходимых операций легко извлекается наружу. Но намного проще изгибать медные трубы специальным пружинным трубогибом (данные изделия можно приобрести в торговой сети), которые эффективны на коротких трассах и работают за счет равномерного распределения прилагаемого усилия на поверхность. Пружинное устройство работает следующим образом:
Другой популярный материал – алюминий, проще изгибать с нагреванием горелкой.
Рис. 12 Как гнут трубы без станка из алюминия
Металлопластиковые трубы
Да изгибания металлопластиковых труб в бытовом хозяйстве используется внутренняя или наружная пружина (кондуктор). Технология проведения работ аналогична операциям с медной трубой, при сгибке следует соблюдать допустимые ограничения по радиусу во избежание повреждения изделия.
Формулы и другие данные для получения расчетов
Для проведения расчетов на прогиб, выясняем длину детали.
Получить ее можно по следующей формуле:
Проводя расчеты для профильной трубы нужно учесть размер элемента, подлежащего сгибанию.
Для этого нужно провести расчеты по такой формуле:
Минимально допустимые градусы для изгиба труб из меди и латуни можно найти в соответствующих таблицах. Все данные отвечают ГОСТам № 494/90 и № 617/90. Дополнительно в них можно найти величины наружных сечений, минимальные статично свободные отрезки.
Присутствует также таблица, которая поможет провести расчеты трубы на изгиб – в ней находятся данные по стальным трубам, которые соответствуют ГОСТу № 3262/75.
Для недопущения недочетов в расчетах нужно также учитывать сечение и толщину стенок.
