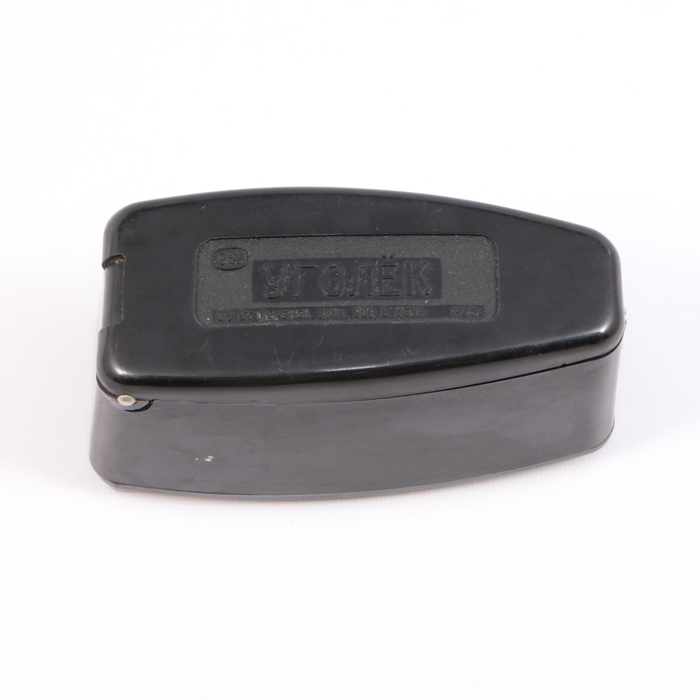

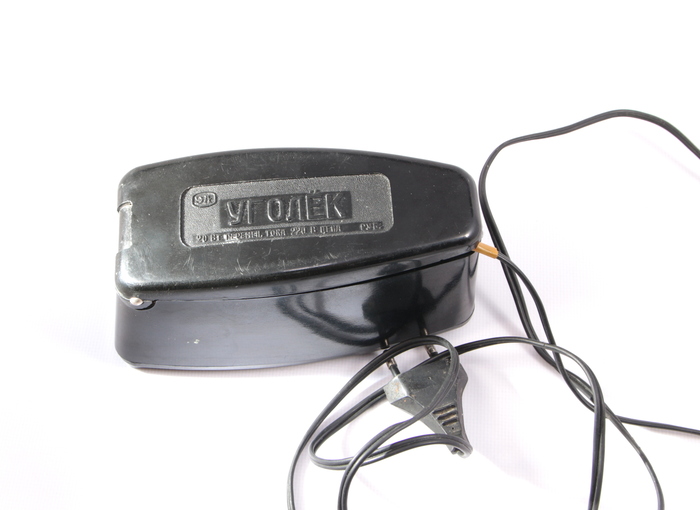

Ретропонедельник #5. Рефлектор медицинский бытовой «Уголёк»

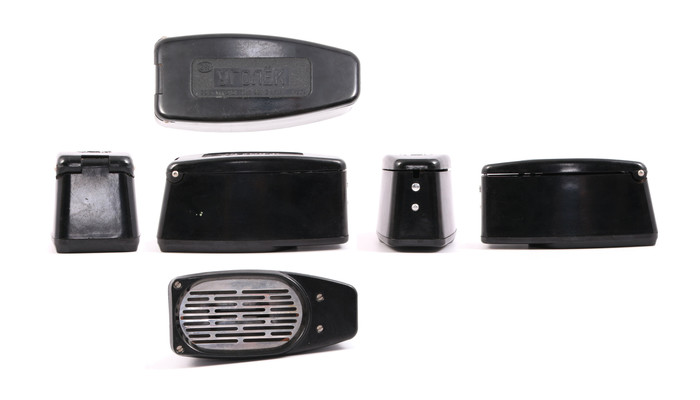

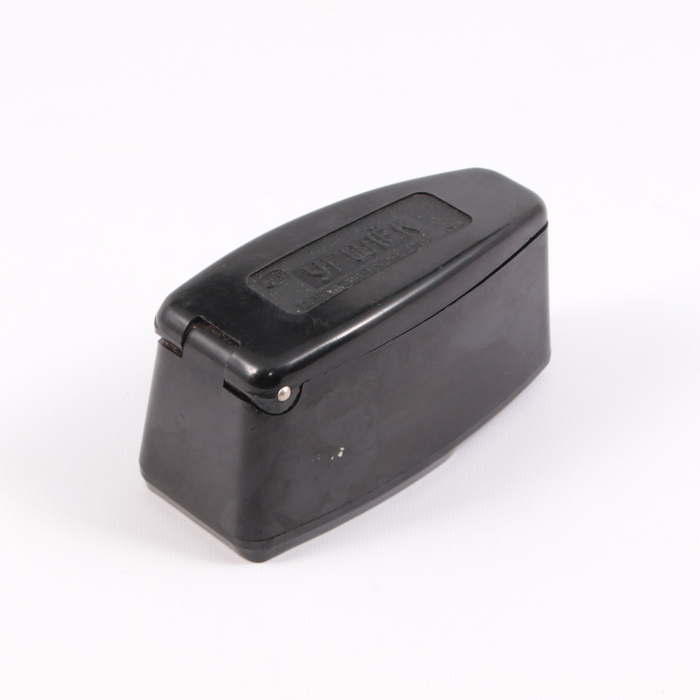

Все проекции одним фото

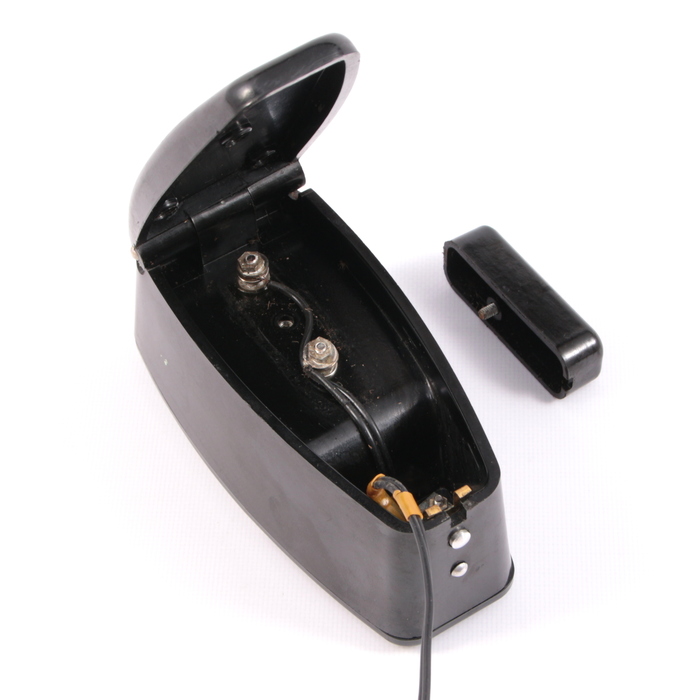

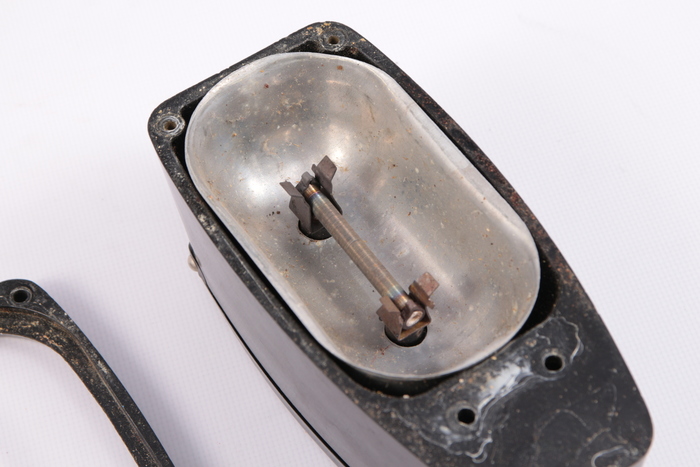

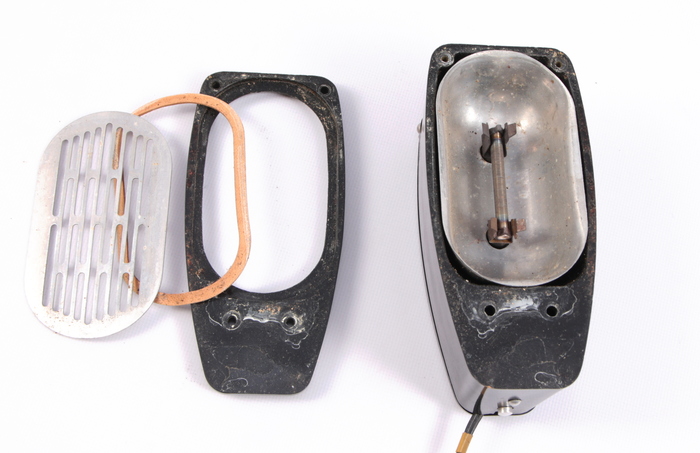

За декоративной решеткой скрывается нагреватель в фокусе рефлектора.
Мощность всего 20 Вт, нагреватель намотан на фарфоровом основании.
Ох уж эти синие лампы, сколько бренных часов проведено в их сиянии, с дедушкиными очками на глазах с подложенным куском ваты между глаз и линзой (чтоб не ослепнуть). За неимением синей лампы, нередко обычная 40-ковка красилась синей краской. И ЧСХ, помогало ведь..
у нас был более современный аналогичный прибор. от скуки во время процедур в него можно было дуть или плюнуть, в зависимости от настроения. 🙂
«Брендинг на грани» в чистом виде 🙂
Локальный нагрев (в т.ч. горчичники) во многих случаях помогает ввиду стимуляции локального кровообращения, а, следовательно, метаболизма и восстановительных процессов в тканях. Правда существуют и противопоказания к такого рода воздействиям.
У меня до сих пор есть. гламурного красного цвету) и даже рабочий.
пользуясь случаем спрошу: как называется разъём питания у советского электросамовара?
У меня похожей формы и с таким же названием выжигатель по дереву 😁

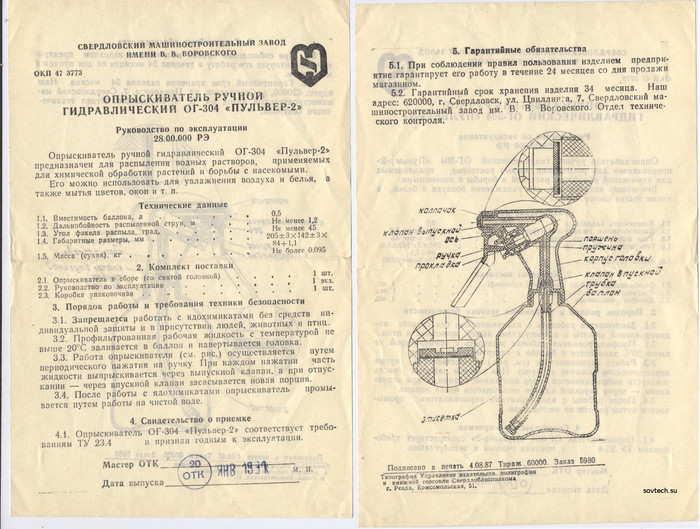

Ретропонедельник №27. Опрыскиватель ручной гидравлический ОГ-304 «Пульвер-2»

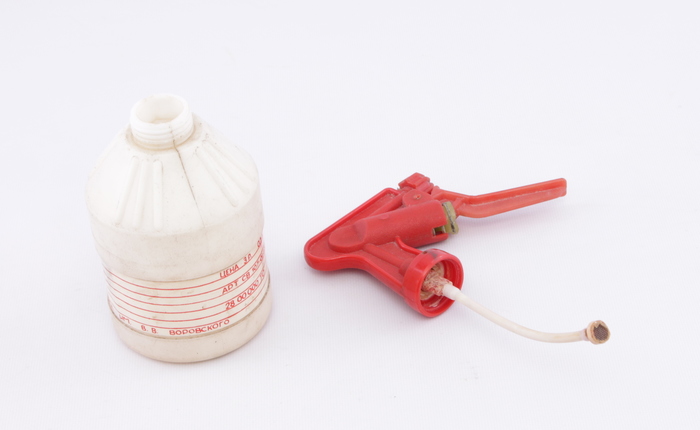

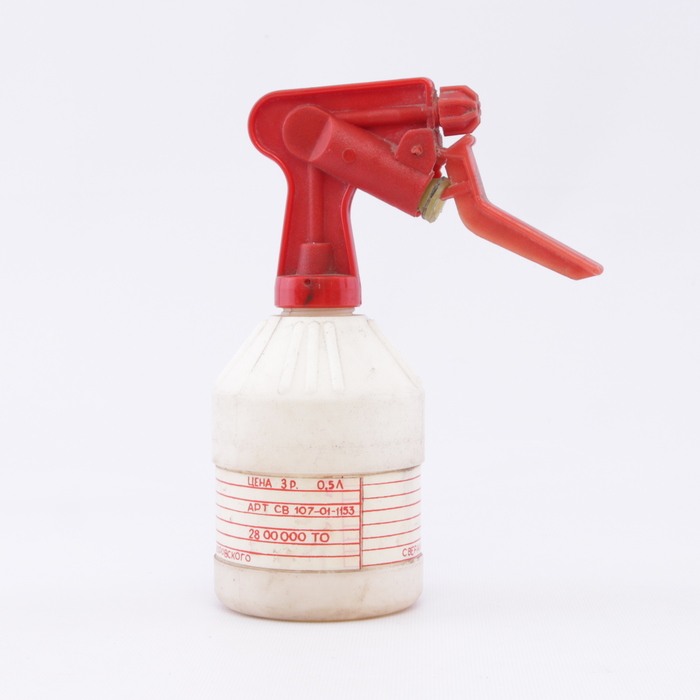

Цена 3 рубля. К сожалению годы (и солнце на подоконнике) пластик не пожалели и он треснул:

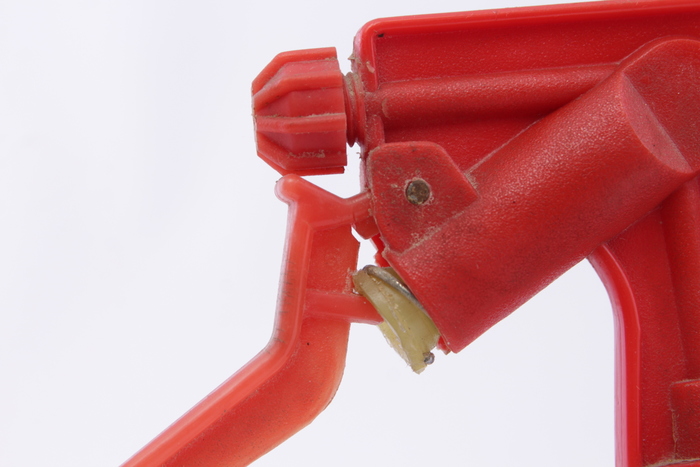

Пружина мощная, а рычаг и упор узкие, и я помню как они врезались в мою детскую ручку.

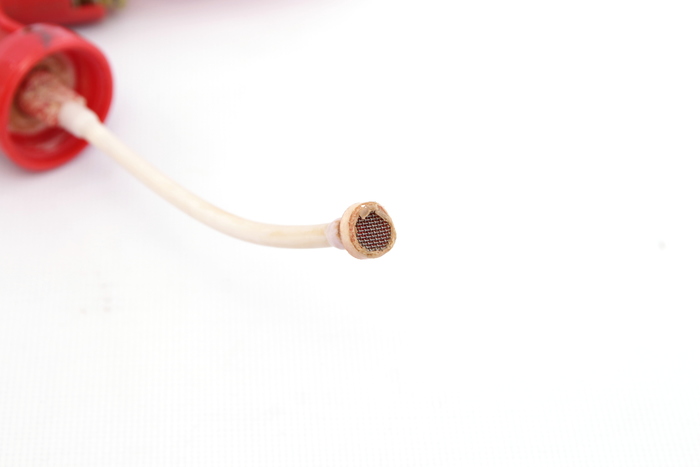

Имеется нержавеющая сетка у патрубка
P.S. Я успел побывать на закрытии выставки, устроенной Музеем истории Екатеринбурга, про бытовые изделия местных заводов, что делал завод тяжелого машиностроения (например мебельные стенки), что делали на заводе химического машиностроения (например гладильные доски), какую красоту делали на заводе имени Калинина. Все пофоткал, делать репортаж?
Ретропонедельник №26. Стабилизатор напряжения СН-200 Восток-2
Очередной экспонат в музей. Феррорезонансный стабилизатор Восток-2 СН-200.
1980 год. Биробиджанский трансформаторный завод. Есть очень похожий стабилизатор СН-200 но под маркой «жигули» от тольятинского ПО «Трансформатор». Предназначен для использования с бытовыми устройствами вроде телевизоров.
Отлично помню с детства этот стабилизатор под телевизором. Его всегда было слышно, он ГУДЕЛ, и это был не тихий скромный гул, а дерзкое претенциозное ГУДЕНИЕ.
Преимущества у него в том, что он примитивен до безобразия, от того надежен, да и стабилизирует без задержки, мгновенно реагируя на изменение входного напряжения. Правда диапазон колебания входных напряжений невысок 0,7-1,15 от номинального.
Вот не зря я начал делать каталог клейм производителей, сейчас по фото могу сказать, что вилку произвели на КзылТУ.
Дизайн стиля «грязесборник».
На сегодняшний день стабилизаторы этого типа вытеснены современными автотрансформаторными, слишком уж узкая ниша, где феррорезонансные стабилизаторы работают хорошо. Да и электроника сильно подешевела.
Большая материалоемкость в пересчете на 1 Вт нагрузки- серьезный недостаток.
Советская промышленность не выпускала широкой номенклатуры клавишных выключателей, поэтому их делали на базе тумблера
А схема примерно такая (эта из паспорта сн-200 Жигули)
Ретропонедельник №25. Электробритва Бердск-8
У бритвы свой кофр, табличка с именем рельефная, у других моделей она сделана попроще.
Бритва рассчитана на два напряжения, 220В и 127В.
Крепление сеток позволяет их снять без использования инструмента (да, к сожалению снова не сильно вычищенный отсек, но это последняя электробритва в той ночной фотосессии техники, обещаю у новых буду тщательнее чистить)
Видно оплавившуюся обмотку статора:
Механизм в профиль. видно поводок триммера.
Электробритва даже немного рекламировалась, вот например она на календарике с интернет-барахолки:
Электробритва до сих пор продается, но есть подозрения на то, что она сделана в китае по образу советской электробритвы, производитель мое письмо проигнорировал.
Ретропонедельник №24. Электробритва Агидель. Что там с полимерами?
Добавляем очередной экспонат в виртуальный музей советской бытовой техники. На этот раз электробритву Агидель от Уфимского приборостроительного производственного объединения.
А теперь прищуримся:
На фото Philishave SC 8010. Да, Агидель являлась клоном. Вот кстати модельный ряд двухроторных бритв от филлипс:
У бритвы несъемный шнур.
Ножи можно вытащить без использования инструмента.
Механизм привода роторов с поводком привода триммера.
Вроде как производство электробритв возобновляли, потом закрывали. Правда я пытался связаться с производителем и в ответ тишина, есть подозрение, что то, что сейчас продается под этой маркой сделано в китае. Я думаю в комментариях (сила пикабу) найдутся люди с мест и подскажут как обстоит дела с производством сейчас.
Ретропонедельник №23 Электробритва Харьков 6М
Продолжаем заполнять экспонатами виртуальный музей советской бытовой техники. Разбавим поток утюгов электробритвой Харьков 6М.
Выпускал бритву харьковский завод электроаппаратуры (Завод «ЭХО»).
Для доступа к ножам понадобится отвертка.
Электробритва предназначена для работы в сетях 127В и 220В для чего в вилке есть переключатель и балласт.
А вот эта картинка увы совсем меленькая:
Ретропонедельник №22. Утюг из Гродно
1963 год. Терешкову прославляет полет на корабле Восток-6, а в городе Гродно изготавливают вот этот утюг:
Снимаем чугунную прижимную пластину, асбестовые прокладки:
Запасные спирали выпускались и продавались, вот например:
Отмываем кожух и подошву в щелочи.Кожух и подошва покрыты никелем.
Стало хорошо читаемо клеймо:
Собираем обратно. Сильная эрозия из-за плохого контакта:
Но похоже чего-то не хватает, чашки вокруг контактов.
Ретропонедельник №21. Плойки ЭЩ-1 и ЭЩ-12
Все пластиковые детали из карболита, завод опознать не удалось. На шильде есть надпись:
ЭЩ-1 (знак завода) Ц4Р50К
Разбирается не сложно, внутри нагреватель из нихрома в свернутом материале из слюды, никакой защиты или терморегулировки. В целом конструкция нагревателя очень похожа на паяльник.
Конструкция нагревателя аналогичная
Ретропонедельник №20 Утюг УТП1000-1,8
Утюг большой, красивый и тяжелый.
Разбираем, и естественно ломаем защелку(
Крышка парораспределяющей полости снимается. Именно в ней копится накипь, если вы используете водопроводную воду, и в итоге утюг начинает плеваться грязью. Используйте дистилированную воду и он прослужит вам дольше.
Терморегулятор жестко закреплен на подошве, а ТЭН намерто залит в металл подошвы.
Крутилка имеет конструкцию предусматривающую подгонку положения по месту.
Продолжаем заполнять музей, и под руку попалось два внешне похожих утюга, с одной небольшой конструктивной разницей
У левого утюга есть только функция подачи пара. У правого в дополнение к этому есть функция брызгалки. Похоже, что перед конструкторами поставили задачу добавить новую функцию минимально переделывая корпусные детали, потому что переделка пресс-форм это очень дорогое удовольствие.
У левого утюга крутилочка просто поворачивается, регулируя подачу пара от нуля до максимума. У правого ее сделали не только поворотной, но и нажимной.
В остальном они идентичны.
Для разборки утюга отщелкиваем пластиковую панель, ее держит пружинная скоба, под ней винт.
Конструкция неудачная — вода при заливке попадает на скобу и она ржавеет. Этот недостаток исправлен во втором утюге.
Снимаем крышку со дна
Откручиваем винт под шнуром
Откручиваем клеммы. Утюг половинится
Все в парге — текстильной пыли. Именно она дает специфический запах старых утюгов при нагреве.
Видно терморегулятор, балластное сопротивление для работы лампы накаливания — индикатора включения.
Бак мило держится за два уголка
Бак завальцованный из алюминиевых половинок.
Игла клапана. Коррозия этой иглы приводит к протеканию воды в закрытом состоянии, а обрастание накипью наоборот — к недостаточному количеству пара в открытом состоянии. У некоторых моделей утюгов эта игла штатно извлекается для чистки.
А теперь посмотрим, чем же отличается черный утюг:
У бака появилась прокладка, заливная горловина теперь не протекает. Также появилась (на фото не видно) прокладка между баком и подошвой. И наконец сам узел с клапаном переработан — появился поршневой насос с форсункой, добавлен механизм, позволяющий при нажатии не менять положение иглы.
Ретропонедельник №17. БТК-1843 Орского завода строительных машин
Снова понедельник, снова новый экспонат в музей. На этот раз это БТК-1843. Хоть он сделан в 1994, но он полностью на отечественных компонентах и сохраняет все традиции советской конструкторской школы. И удалось его купить абсолютно новым, с документацией, которая заслуживает отдельного внимания.
Это первый ретропонедельник у которого есть видео, брутальность сложно передать на фото.:
УЗО-В. Первый раз встретился с ним живьём, до этого видел только упоминания. Но я его безжалостно отрежу, когда придут все посылки. ждите обзор всех советских УЗО 🙂
Шильд, разьем подключения нагревателей и болт заземления. Не забывайте заземлить туалет!
Товарищи! Тут есть еще одна идея. Коллега увлекается фотоаппаратами, и через его руки проходит много разных старых советских фотоаппаратов. Материала там тоже гора, я могу с коллегой скооперироваться и коллекцию советских фотоаппаратов постепенно фотографировать (в софтбоксе), в т.ч. чтобы дополнить википедию. Но, так как я в фотоаппаратах ничего не понимаю, то посты будут по большей части просто из фото. Тем более он мне показывает два похожих фотоаппарата, но один от другого отличается пимпочкой, и вот тот который с пимпочкой жутко редкий потому что их было сделано всего несколько сотен штуки и так далее, я ничего не запомнил. Фотоаппараты вроде таких:
Можно обозвать это ретрофотосреда или какой-то другой день недели, давайте решать в комментариях)
А кто подписан на мой инстаграм видел тизер с советскими УЗО, удалось найти аж целых пять видов, будет интересно посмотреть начинку и сравнить с современными.
