Лекция 3
Тема – «Классификация тормозного оборудования».
Цель: Ознакомиться с понятием о классификации тормозного оборудования, назначением приборов, входящих в каждую группу, и местом установки на подвижном составе.
План:
1. Группы тормозного оборудования подвижного состава и место их расположения.
2. Тормозное оборудование локомотивов.
3. Тормозное оборудование пассажирских вагонов.
4. Тормозное оборудование грузовых вагонов.
Рекомендуемая литература:
1. Курилкин Д.Н., Панченко М.Н., Базилевский Ф.Ю., Грачев В.В., Грищенко А.В.Автоматические тормоза подвижного состава. Электронный учебник. // Санкт-Петербург,ФГОУ ВПО ПГУПС, 2010.
2. В. И. Крылов, В. В. Крылов «Автоматические тормоза подвижного состава «. Москва, Транспорт, 1983.
Контрольные вопросы:
1. Перечислите типы тормозного оборудования. Какие из перечисленных типов применяются на локомотивах, какие на вагонах?
2. Какое оборудование относится к приборам питания тормозов сжатым воздухом? Дайте краткую характеристику.
3. Какое оборудование относится к приборам управления тормозами? Дайте краткую характеристику.
4. Какое оборудование относится к приборам торможения? Дайте краткую характеристику.
5. Что относится к воздухопроводу и арматуре?
6. Описать схему тормозного оборудования локомотивов.
7. Описать схему тормозного оборудования пассажирского вагона с колодочным тормозом.
8. Описать схему тормозного оборудования грузового вагона.
Группы тормозного оборудования подвижного состава и место их расположения

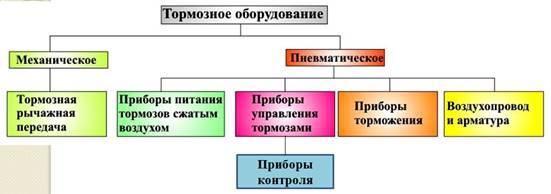

Тормозное оборудование железнодорожного подвижного состава делится на механическое, к которому относится тормозная рычажная передача, и пневматическое, приборы которого действуют под давлением сжатого воздуха.
Пневматическое тормозное оборудование по назначению делится на пять групп: приборы питания; приборы управления тормозами; приборы торможения, осуществляющие торможение; приборы контроля; воздухопровод и арматура (рисунок 3.1).
При оборудовании подвижного состава электропневмотормозами к приборам питания добавляется источник электрической энергии (статический преобразователь, аккумуляторные батареи, электрические цепи управления и контроля и др.), а к приборам управления – контроллер, блок управления и др. Соответственно добавляется и арматура: коробки зажимов; соединительные рукава с электроконтактами; сигнальные лампы и др.
Принципиальное отличие схем тормозного оборудования локомотивов и вагонов состоит в том, что первые включают все приборы тормозного оборудования, а в состав вторых входят только приборы торможения и арматура.
В связи с тем, что тормозная техника в процессе эксплуатации постоянно совершенствуется, его схемы для одной и той же серии могут иметь свои особенности.
Тормозной рычажной передачей (ТРП) называется система тяг и рычагов, посредством которых усилие человека (при ручном торможении) или усилие, развиваемое сжатым воздухом, по штоку тормозного цилиндра (при пневматическом или электропневматическом торможении) передается на тормозные колодки, которые прижимаются к колесам.
Классификация приборов тормозного оборудования
Тормозное оборудование подвижного состава включает в себя пневматическое оборудование, приборы которого работают под давлением сжатого воздуха и механическое оборудование — тормозную рычажную передачу.
Пневматическое оборудование по своему назначению делиться на следующие группы;
1. приборы для получения и хранения сжатого воздуха — компрессоры и главные резервуары. Компрессорная установка локомотива предназначена для питания сжатым воздухом тормозной сети и обеспечения расхода воздуха на служебные нужды — для приведения в действие песочниц, электропневматических контакторов, сигнальных устройств. Главные резервуары аккумулируют сжатый воздух, в них происходит охлаждение воздуха и выделение их него влаги.
2. Приборы управления тормозами — поездные краны машиниста, кран вспомогательного локомотивного тормоза, разобщительный и комбинированный краны, устройство блокировки тормозов и регулятор давления.
3. Приборы торможения — воздухораспределители, запасные резервуары, Авторежим, тормозные цилиндры и реле давления.
4. Воздухопроводы и арматура — магистрали и отводы от магистрали, воздушные фильтры, разобщительные и трехходовые краны, стоп- краны, обратные, переключательные, предохранительные и выпускные клапана, соединительные рукава.
5. Приборы контроля — манометры, эпк автостопа, датчик контроля целостности тм, датчики — реле давления и сигнализаторы отпуска тормозов.
Механическая рычажная передача включает в себя основные детали:
Классификация приборов тормозного оборудования
Тормозное оборудование подвижного состава разделяется на пневматическое,приборы которого работают под давлением сжатого воздуха, и механическое— тормозная рычажная передача. Пневматическое тормозное оборудование по своему назначению делится на следующие группы:
Приборы, служащие для получения и хранения сжатого воздуха:
Приборы управления тормозами:
· поездные краны машиниста;
· кран вспомогательного локомотивного тормоза;
· разобщительный, комбинированный краны;
· устройство блокировки тормозов;
Приборы торможения:
· реле давления (повторители).
Воздухопроводы и арматура:
· магистрали и отводы от магистралей;
· разобщительные, концевые и трехходовые краны, стоп-краны;
· обратные, переключательные. предохранительные и выпускные клапаны;
· пылеловки и влаго-маслоотделители;
Приборы контроля:
· пневмоэлектрический датчик контроля целостности тормозной магистрали;
· сигнализаторы оттека тормозов.
Механическая рычажная передачивключает в себя следующие основные детали:
· триангели или траверсы;
· ертикальные и горизонтальные рычаги;
· винтовые и гладкие тяги;
· тормозные башмаки и колодки;
· подвески и предохранительные скобы;
Схема пневматического тормозного оборудования тепловоза ТЭМ2.Маневровый тепловоз ТЭМ2 оборудован автоматическим, вспомогательным прямо действующим и ручным тормозом.
Через поездной кран машиниста и комбинированный кран 2 № 114 воздух из ПМ поступает в тормозною магистраль (ТМ), по отводам которой проходит к скоростемеру (СЛ), через разобщительный кран 9 к ЭПК и через разобщительный кран 10 к воздухораспределителю (ВР) № 483. Через ВР из тормозной магистрали происходит зарядка запасного резервуара (ЗР) объемом 20 л.
Тормозная и питательная магистрали могут быть сообщены между собой через разобщительный кран 3 (кран холодного резерва) и обратный клапан КО3 № 30Ф. Разобщительный кран 3 открывается только в случае следования тепловоза в недействующем (холодном) состоянии.
При торможении КВТ1 или КВТ2 сжатый воздух из ПМ проходит через переключательный клапан № 3ПК и поступает в магистраль тормозных цилиндров (МТЦ), откуда через разобщительные краны 4 проходит в тормозные цилиндры (ТЦ) обеих тележек. На каждой тележке тепловоза установлено по два ТЦ № 507Б диаметром 10″.
Отпуск тормоза производится постановкой КВТ в поездное положение. При этом сжатый воздух из ТЦ выходит в атмосферу непосредственно через кран вспомогательного тормоза.
При снижении давления в ТМ поездным краном машиниста срабатывает на торможение ВР и сообщает ЗР с импульсной магистралью ИМ1 крана вспомогательного локомотивного тормоза КВТ1. Последний срабатывает как повторитель и пропускает сжатый воздух из ПМ через переключательный клапан № 3ПК в МТЦ и далее в тормозные цилиндры обеих тележек.
Отпуск тормоза производится постановкой ручки КМ в положение I или II. При этом ВР срабатывает на отпуск и сообщает с атмосферой ПМ и межпоршневой объем КВТ1. В свою очередь, КВТ1 сообщает с атмосферой МТЦ и тормозные цилиндры обеих тележек.
В случае дистанционного управления тормозами используется переносной пульт, с расположенным на нем тумблером управления. Тумблер имеет три положения. При переключении тумблера из нейтрального положения в положение «Торможение» получает питание вентиль ЭПВ2, который дотекает воздух из воздухопровода автоматики (из резервуара управления) к воздухораспределителю торможения ВРТ. В свою очередь, ВРТ открывает клапан и пропускает воздух от клапана максимального давления КМД через обратный клапан КО2 в импульсную магистраль ИМ2 крана вспомогательного локомотивного тормоза КВТ2. Последний срабатывает как повторитель и сообщает ПМ через переключательный клапан № 3ПК с МТЦ и с тормозными цилиндрами обеих тележек. Величина давления в тормозных цилиндрах зависит от продолжительности питания вентиля ЭПВ2, то есть от продолжительности удержания тумблера в положении «Торможение».
Для отпуска тормозов тумблер переносного пульта устанавливают в положение «Отпуск». При этом потачает питание вентиль ЭПВ1 и пропускает воздух из резервуара управления к воздухораспределителю отпуска ВРО, который сообщает с атмосферой ИМ2 КВТ2. Кран вспомогательного локомотивного тормоза КВТ2 срабатывает как повторитель и, в свою очередь, выпускает воздух в атмосферу из МТЦ и из тормозных цилиндров обеих тележек. Величина степени отпуска зависит от времени удержания тумблера отправления в положении «Отпуск».
Для следования тепловоза в холодном состоянии необходимо перекрыть разобщительный кран 4 между третьим и четвертым ГР, разобщительные краны 7и 9к ЭПК, а также разобщительный кран 1 на трубопроводе ПМ к крану машиниста. Необходимо также перекрыть разобщительные краны 6, 11 и 12 на соответствующих трубопроводах к КВТ2. Комбинированный кран 2 на ТМ устанавливают в положение двойной тяги, ручку КМ устанавливают в положение экстренного торможения, а ручку КВТ2 в положение VI. Ручка КВТ1 должна находиться в поездном положении. Необходимо открыть разобщительный кран 3 (кран холодного резерва) и установить воздухораспределитель на средний режим торможения. Скоростемер и пневматические цепи вспомогательных аппаратов должны быть отключены от источников сжатого воздуха соответствующими разобщительными кранами, концевые краны питательной магистрали закрыты, а соединительные рукава ПМ сняты.
После подготовки тепловоза к следованию в недействующем состоянии все ручки разобщительных кранов должны быть опломбированы.
Схема пневматического тормозного обоснования тепловоза 2ТЭ10М.Тепловоз 2ТЭ10М имеет автоматический, вспомогательный (неавтоматический) и ручной тормоз. Отличительной особенностью пневматической системы тормоза тепловозов ТЭ10М является обеспечение автоматического торможения секций при их саморасцепе.
Пневматическая схема тепловоза обеспечивает синхронизацию работы компрессоров, для чего она снабжена магистралью блокировки компрессоров (МБК).
Через ПКМ заряжается уравнительный резервуар (УР) объемом 20 л и тормозная магистраль (ТМ) тепловоза, по отводам которой сжатый воздух подходит к скоростемеру (СЛ) и к воздухораспределителю (ВР1) № 483, включенному на горный режим отпуска. Воздухораспределитель осуществляет зарядку запасного резервуара (ЗР) объемом 20 л из тормозной магистрали.
На тормозной магистрали установлен датчик-реле давления (РДВ) типа РД-1-ОМ5-02, который осуществляет контроль величины давления в ТМ. При падении давления в ТМ ниже 2.7 – 3,2 кгс/см 2 контакты РДВ размыкаются и происходит сброс нагрузки дизеля.
Тормозная магистраль может сообщаться с питательной через обратный клапан (КО2) № Э-175 и разобщительный кран 5 (кран холодного резерва). При движении тепловоза с составом или при следовании резвом разобщительный кран 5 закрыт.
При торможении КВТ воздух из ПМ через устройство блокировки тормозов БТ поступает в магистраль вспомогательного тормоза (МВТ) и далее через дроссель Др1 и переключательный клапан № 3ПК в управляющие камеры реле давления РД1 и РД2, которые, сработав на торможение, наполняют тормозные цилиндры ТЦ1, ТЦ2 обеих тележек из питательного резервуара ПР. Каждая тележка тепловоза имеет по шесть тормозных цилиндров № 553 диаметром 8″. При постановке КВТ в поездное положение управляющие камеры РД1 и РД2 сообщаются с атмосферой через кран вспомогательного локомотивного тормоза, при этом воздух из ТЦ обеих тележек выходит в атмосферу через реле давления. Происходит отпуск тормоза.
При снижении давления в ТМ поездным краном машиниста срабатывает на торможение ВР1, который пропускает сжатый воздух из ЗР к переключательному клапану № 3ПК и далее в управляющие камеры реле давления РД1 и РД2. Повторители РД1 и РД2, сработав на торможение, наполняют тормозные цилиндры ТЦ1, ТЦ2 обеих тележек из питательного резервуара ПР. Отпуск тормоза производится постановкой ручки КМ в отпускное пли поездное положение. При этом повышается давление в ТМ и воздухораспределитель срабатывает на отпуск, сообщая управляющие камеры РД1 и РД2 с атмосферой. Воздух из ТЦ обеих тележек выходит в атмосферу через реле давления.
Торможение секций при их саморасцепе или при разъединении соединительных рукавов между секциями обеспечивается срабатыванием на торможение ВР1 при падении давления в ТМ и дальнейшим наполнением ТЦ из питательного резервуара ПР через реле давления РД1, РД2. Воздух из питательного резервуара при этом не может выйти в атмосферу, благодаря наличию обратного клапана КО1.
Для вождения соединенных поездов тепловоз оборудован устройством пневматической синхронизации работы кранов машиниста. Это устройство включает в себя разобщительные краны 6 и 7 и отвод от ПМ с установленным на нем стоп-краном 8, который соединен с УР штуцером.
При управлении тормозами соединенного поезда по системе синхронизации на локомотиве в середине состава концевой рукав 10 питательной магистрали соединяют с тормозной магистралью хвостового вагона и открывают концевые краны. Разобщительный кран 6 перекрывают, кран 7открывают, ручку крана машиниста КМ переводят в IV положение и закрепляют специальной скобой для исключения перемещения ее в положения I, II и III. Ручку крана 8 устанавливают в положение синхронизации. Таким образом, уравнительный резервуар УР сообщается с атмосферой, а полость над уравнительным поршнем крана машиниста КМ с тормозной магистралью хвостового вагона первого поезда.
Для следования тепловоза в холодном состоянии необходимо в обеих кабинах установить ручки КМ в положение экстренного торможения, а ручки КВТ в крайнее тормозное (VI) положение, выключить устройство блокировки тормозов БТ, установить комбинированный кран 9 в положение двойной тяги и перекрыть разобщительные краны на ЭПК. На каждой секции установить ВР1 на средний режим торможения и равнинный режим отпуска и открыть кран холодного резерва 5. Скоростемеры и пневматические цепи вспомогательных аппаратов должны быть отключены от источников сжатого воздуха соответствующими разобщительными кранами, концевые краны питательной магистрали закрыты, а соединительные рукава ПМ сняты.
После подготовки тепловоза к следованию в недействующем состоянии все ручки разобщительных кранов должны быть опломбированы.
Если тепловоз ТЭ10М выполнен в трехсекционном исполнении (тепловоз ЗТ310М), то тормозное оборудование средней секции несколько отличается от оборудования крайних секций. На средней секции отсутствуют кран машиниста с уравнительным резервуаром, устройство блокировки тормозов, устройство синхронизации работы кранов машиниста, электропневматический клапан автостопа.
Тормозное оборудование пассажирского вагона: какие бывают колодки для тормозов железнодорожного состава
Сегодня уделим внимание элементам, помогающим обеспечивать безопасность движения по колее. Рассмотрим тормозное оборудование пассажирского вагона: назначение и расположение, виды и устройство, схемы и характер работы. Постараемся дать максимум актуальной и полезной информации, чтобы вы понимали, как обеспечить его правильное обслуживание для продления срока его эксплуатации.
Подчеркнем, что с каждым днем оно становится все более важным, так как масса и скорость локомотивов со временем только растет. Соответственно, приходится прикладывать все больше сил для их остановки (которая также должна быть максимально быстрой). А иначе никуда, ведь необходимо поддерживать расчетную пропускную способность магистрали и безопасность на каждом ее участке.
Назначение тормозов подвижного состава железных дорог
Это оборудование (система устройств с конструкциями разной степени сложности), используемое для создания и повышения сопротивления перемещению поезда и вагонов.
Таким образом осуществляется искусственное противодействие вращению колес. Внимание, его нельзя наращивать бесконечно, оно не должно быть выше показателей сцепления, иначе появится юз. Понятно, что скольжение сведет на нет все старания и сделает быструю остановку невозможной, и оно также спровоцирует образование ползунов.
Поэтому при проектировании конструкторы не делают упор на одном только качестве нажима, а используют и другие способы улучшения эффективности оборудования.
Виды тормозов на ЖД-транспорте: классификация
Их распределяют по группам, ориентируясь на несколько признаков. Рассмотрим ключевые.
По назначению подвижного состава выделяют:
Грузовые – устанавливаются на линиях, по которым не перевозятся люди. Сравнительно медленно реагирующие, нагнетающие сопротивление за счет заполнения цилиндров воздухом, но зато неистощимые (то есть с постоянной подпиткой даже в нефункционирующем состоянии).
Пассажирские – у них рабочие тела действуют гораздо быстрее, но этого ресурса не хватает в перспективе многочасовой эксплуатации; приходится периодически давать им отдых.
С электропневматическим управлением, препятствующим появлению отпускных волн, а значит и нежелательных продольно-динамических реакций. Объединяет поезд и вагон: тормоз в данном случае является одним из связующих звеньев состава.
Есть два варианта применения:
Служебные – сопротивление повышается в запланированном, штатном режиме – машинистом и постепенно. В результате скорость перемещения плавно уменьшается, и остановить транспорт можно на заранее предусмотренном для этого участке.
Экстренные – осуществляется незамедлительное прекращение движения, как правило, при появлении какой-либо угрозы безопасности. Цилиндры сразу заполняются, сила противодействия максимальна. За запуск процесса отвечает всем известный стоп-кран, дернуть за который может не только обслуживающий персонал, но и кто-то из пассажиров.
Теперь подробно рассмотрим виды торможения поездов.
Фрикционное
Наиболее распространенный способ, при котором колодки контактируют с дисками (ободами) колесных пар. В итоге возникает трение, из-за него кинетическая энергия постепенно преобразуется в тепловую и эффективно рассеивается в атмосфере.
Задействованные в данном случае устройства подразделяются на 3 типа:
Пневматические, с непрямым или непосредственным действием.
В первой ситуации в цилиндрах создается разница давления, и это приводит к быстрой остановке. Этот процесс безусловно запускается при нарушении целостности контактной сети (например, при разъединении рукавов или срыве стоп-крана), для этого не требуется участие машиниста. Поэтому используемое здесь оборудование часто называют автотормоза вагонов и поезда.
Во второй — роль рассматриваемых приспособлений вспомогательная: их задействуют либо при совершении маневров (и то если их осуществляет отдельно взятая единица ССПС), либо для того, чтобы остаться на текущем месте.
Электропневматические (ЭПТ) – у них управление происходит за счет подачи тока, который заставляет колодки прижиматься к колесам. Ими в обязательном порядке комплектуют составы, осуществляющие пассажирские перевозки (в грузовых случаях они уже опциональны).
Механические (ручные) – с их помощью закрепляют ту спецтехнику, что находится в отстое, а также используют в качестве запасного средства (тогда, когда основное неисправно или вышло из строя в течение рейса).
Электрическое
Здесь тормозное оборудование подвижного состава функционирует по принципу обратимости: двигатели становятся генераторами тока и обеспечивают увеличение нагрузки. Благодаря такому нагнетанию появляется сила сопротивления (по вектору она противоположна направлению движения). В свою очередь, разделяется на несколько подкатегорий.
Рекуперативное
В его случае полученное электричество не уходит наружу, а направляется в контактную сеть. Используют его для замедления на некрутых уклонах пути, чтобы поддерживать одну и ту же скорость при спуске. Оно удобно тем, что максимально экономное (энергию можно повторно использовать), а переключать ТЭДы достаточно просто. Но у него есть и минусы, вроде необходимости обеспечения дополнительных защитных мер по предотвращению короткого замыкания или неустойчивости при боксовании, поэтому сегодня оно сравнительно резко применяется при пассажирских перевозках.
Реостатное
Работающие по этому принципу тормоза железнодорожного подвижного состава устанавливаются на высокоскоростные поезда (ICE, TGV, ЭР200). У них полученное электричество эффективно гасится специальными резисторами. Именно на последних замыкаются обмотки якорей, тогда как витки возбуждения – на независимом источнике. ТЭДы при этом отключаются от контактной сети.
Главное преимущество в том, что нет какой-либо зависимости от внешних ЛЭП и технических сооружений – единственным потребителем является конкретное ТС. Потому данное решение актуально для всех видов транспорта на ЖД, в том числе и тепловозов, и его можно внедрить в широком диапазоне как при быстром, так и при медленном перемещении. Также наблюдается сравнительно малый износ контактирующих между собой частей и более щадящий юз.
Хотя есть и недостаток, и он заключается в утяжелении и усложнении конструкции без экономии энергии.
Рекуперативно-реостатное
Это целая система торможения вагонов и поезда, реализуемая в несколько этапов, но остающаяся вполне надежной и, главное, сочетающая в себе плюсы двух предыдущих и исключающая минусы. Так, она позволяет:
перекрыть характеристики в местах перехода и повысить плавность замедления;
предотвратить чрезмерное и поэтому опасное напряжение на токоприемниках;
снизить вспышку при отключении (на коллекторах) и одновременно облегчить эксплуатацию контакторов ЛКТ и Л, К, Т;
задействовать тяговые двигатели по максимуму, с преобразованием выделенной механической энергии.
Электромагнитное
Названо так из-за характера воздействия навесного оборудования. Последнее создает поле, которое притягивает рельс и тормозные колодки поезда друг к другу, причем с достаточно серьезной силой, чтобы остановка получалась быстрой.
Очень актуально на высокоскоростных линиях – из-за впечатляющего коэффициента в 140% (а при разгоне до 160 км/ч – и в 200%!) Конструкция при этом проста, а значит и надежна, и компактна – помещается между колесной парой. Поэтому его можно сочетать с еще какими-либо решениями.
С другой стороны, серьезно зависит от наличия централизованной сети питания, так как требует постоянного энергоснабжения. В автономном режиме используется с серьезнейшими ограничениями, что оборачивается довольно дорогим сопутствующим обслуживанием.
Автоматическое
Удобный антипод ручного тормоза локомотива, хотя применяется не только для него. Запускается при нарушении целостности соединения сети, то есть тогда, когда рукава разъединяются, или если кто-то срывает стоп-кран. Какова бы ни была причина, давление на магистрали неуклонно снижается, что оборачивается замедлением, а впоследствии и остановкой ТС.
Срабатывание безусловное, распространяется на весь состав, происходит без участия обслуживающего персонала (включая машиниста), поэтому на практике является основным решением. Наиболее распространенный вариант исполнения таких блокираторов – фрикционные, а именно пневматические непрямые.
Устройство и принцип действия тормозов пассажирского поезда
В общем случае оборудование состоит из таких приборов:
Питания – компрессоры, продуцирующие сжатый воздух и направляющие его по магистрали и в резервуары (про запас). Оснащены регуляторами, поддерживающими стабильно нужное давление.
Управления – краны, манометры, сигнализаторы, устанавливаемые в кабинах ССПС-единиц. С их помощью можно регулировать параметры езды.
Замедления – воздухопроводы, соединительные рукава, рычажные передачи, дополнительные емкости и прочие комплектующие, призванные снизить скорость перемещения ТС.
Важно, чтобы они были надежными и совместимыми. Хотя требования к ним мы рассмотрим позже, а сейчас сосредоточимся на том, как работают тормоза в поезде, и приведем два наиболее распространенных примера.
Если они электропневматические, тогда:
у каждого вагона есть ЭВР – распределитель воздуха, а также магистраль (ТМ), цилиндр (ТЦ), запасной резервуар (ЗР), концевые и стоп-краны;
проводка скрытая – кабели защищены стальными трубами с монтажными коробами в их конечных участках;
специальные рукава обеспечивают соединение;
изолированные подвески замыкают цепь.
Когда нужно замедлить движение, машинист ставит рычаг в положение V (э), а через пару секунд – в IV или III. В результате происходит переключение контактов микроконтроллера, подача тока, заполнение ТЦ воздухом из ЗР, причем без последующего соединения с атмосферой.
При отпуске ручка переводится в позицию I, цепь разъединяется, ТЦ производят выброс скопившейся энергии в окружающую среду. Эту операцию можно выполнять ступенчато, чередуя I и II. Кстати, именно последнее состояние является нормальным в процессе движения и подзарядки ЗР через ЭВР.
Если реализована пневматическая схема пассажирского вагона, торможение осуществляется так:
машинист сбрасывает давление, переставляя крановую ручку из положения II в V;
включается воздухораспределитель, подсоединяющий запасной резервуар;
шток с определенной силой, пропорциональной загрузке, прижимает к колесной паре колодки;
возникает трение, из-за которого и происходит замедление на одну ступень.
После этого рычаг необходимо поставить в позицию IV или III (перекрыт с питанием магистрали или без него, соответственно), или в I, если требуется выполнить отпуск. В последнем случае цилиндр начнет сбрасывать выделившуюся энергию в атмосферу, а запасник – подзаряжаться. При необходимости экстренной остановки ручку крана следует перевести в положение VI.
Обслуживание
Назначение тормозного оборудования вагона и поезда состоит и в том, чтобы замедлять движение состава, и этом делать это качественно и долго. Чтобы проверить, насколько оно эффективно и правильно ли оно подключено к общей сети, осуществляют его апробирование, а уж оно может быть:
Полное – выясняется техническое состояние, плотность, целостность, работоспособность абсолютно всех установленных узлов и приспособлений, рассчитываются величины прижатия.
Сокращенное – подвергаются инспекции только две хвостовых единицы сцепки, и по характеру прохождения воздуха между ними делается вывод о состоянии всей системы.
То, насколько правильно включается техника, определяет осмотрщик-автоматчик, а по итогам своей экспертизы он составляет справку и отдает ее машинисту. Последнему вменяется проведение проверок по ходу следования – в предусмотренных для этого местах и случаях (после прицепки или длительной стоянки, на станциях, при смене бригады или кабины управления).
Требования к тормозному оборудованию
15-й пункт Приложения №5 к актуальным ПТЭ предписывает оснащение грузовых составов автоматическими, а пассажирских – еще и электропневматическими устройствами для остановки. Причем их важно содержать в чистоте и регулярно убеждаться в их надежности и управляемости.
В процессе эксплуатации необходимо обеспечивать плавность замедления и своевременную остановку при разрыве/нарушении контакта магистрали. Стоп-краны нужно устанавливать в тамбурах и пломбировать. Те элементы, которые могут упасть на путь либо выйти из габарита в результате излома/разъединения, должны быть оснащены предохранителями.
В целом устройства тормозной системы оборудования пассажирского вагона поезда достаточно надежны, но их запрещено использовать при выявлении минимум одной неисправности из следующего списка:
поломка распределителя воздуха, концевого или разобщительного крана, цилиндра, выпускного клапана, запасного резервуара, нарушение авторежима;
ослабление элементов крепежа;
неисправность ручных частей и механизмов вроде подвесок, рычагов, башмаков, тяг;
неотрегулированный выход штока – больше/меньше необходимого;
прорывы, трещины, расслоения, потертости воздухопровода.
Также нельзя вводить в эксплуатацию несовместимые между собой элементы, это чревато снижением общей безопасности.
Схема тормозного оборудования пассажирского вагона
В одном из самых распространенных случаев – при использовании ЭТП (электропневматических устройств) – она выглядит так:
микроконтроллер крановой ручки;
ЭМ-привод для клапана перекрышки и замедления;
клапан для переключения.
Все они подсоединяются на 3/4. Также есть АТ – точка выпуска образовавшейся энергии в атмосферу.
Это типовое решение, на базе которого можно реализовывать более сложные. Алгоритм действия всех его функциональных узлов мы уже приводили выше, и он отлично проявляет себя на практике.
Типы тормозных колодок подвижного состава: классификация
Сегодня можно выделить 3 их основные группы – рассмотрим каждую.
Из чугуна
Выполняются строго согласно ГОСТам, эксплуатируются на линиях со скоростью перемещения до 120 км/ч. Их преимуществом является высокая стойкость к влаге и осадкам, а также хороший коэффициент отведения тепла.
Недостаток тоже есть, и это нестабильность силы трения, что требует установки дополнительных регуляторов, которые будут определять величину прижатия на основании быстроты перемещения ТС. Это увеличивает общий вес всего комплекса приспособлений и несколько снижает его надежность (так как появляются еще одни компоненты, способные выйти из строя).
Колодки композиционные для вагонов
Представляют собой металлическую основу с фрикционными элементами. Отличаются впечатляющей прочностью и долгое время сопротивляются износу – за счет изготовления с добавлением асбокаучука и связующих веществ.
Из-за длительного срока службы менять их приходится сравнительно редко, и в этом их плюс. Они помогают оптимизировать затраты на содержание и обслуживание колеи. Подобно чугунным, актуальны для веток, на которых скорость движения не превышает 120 км/ч.
Для определенных единиц состава
У них специальное исполнение – непосредственно контактирующие с рельсами поверхности сделаны уже из металлокерамики. Стоят дороже, но долговечность еще выше и нагрузки выдерживают более серьезные, а значит устанавливаются в самых ответственных случаях и/или на линиях, по которым придется перемещаться быстрее, чем 120 км/ч.
Особенности тормозных колодок для железнодорожного транспорта
Для пассажирских вагонов предпочтительнее выглядят варианты с металлическим каркасом.
Хотя на тех полотнах, где существует риск значительного трения мест контакта, безопаснее считаются именно чугунные, так как они нагреваются в 10 раз меньше.
Прочностные характеристики можно увеличить, если выполнить фрикционные элементы многослойными, с разными показателями отведения тепла. Причем с тыльной стороны должен быть материал с минимальным коэффициентом.
Принцип их работы
Машинист устанавливает крановую ручку в нужное положение;
давление снижается за счет выброса сжатого воздуха;
распределитель подключает цилиндр к запасному резервуару;
рычажная передача начинает работать;
фрикционные элементы с заданной силой прижимаются к колесной паре.
Тормозные колодки для вагонов ЖД-тепловозов
Обычно они гребневой формы, защищающей от эффекта сползания, и оснащены твердыми вставками – для улучшения показателей износостойкости. Чаще всего используются попарно, связанные цилиндром и соединенные балками для правильного позиционирования. Воспринимают усилие через тягу и рычаг, отличаются эффективностью реагирования. Могут входить в состав как пневматических, так и рекуперативных или реостатных электрических систем.
Мы постарались подробно рассмотреть все оборудование, алгоритмы и особенности его функционирования, ну а купить его вы легко можете у нас. Обращайтесь в «ПромПутьСнабжение», если вам понадобилась чугунная или композиционная тормозная колодка грузового вагона, тепловоза, поезда – предоставим ее по выгодной цене.
