Сверление отверстий под конфирматы

Основным крепежным элементом в сборке мебели является конфирмат. Ввинчивается он с предварительным сверлением отверстия. Именно сверление сборочных отверстий в ДСП под конфирматы мы и рассмотрим в данной статье.

Необходимый инструмент

Для сборки деталей ДСП нам понадобится:

Глубина и ширина отверстия

При сборке мебели обычно используют конфирмат размером 6,4*50. Т.к. диаметр резьбы 6,4 мм, а диаметр тела конфирмата 4,4 мм, то для качественного крепления деталей диаметр отверстия должен быть в пределах 4,5-5 мм и глубиной не менее 50 мм.

какое сверло нужно под мебельный саморез

какое сверло нужно под мебельный саморез

Если толщина отверстия будет больше указанной – конфирмат будет плохо держать детали, если меньше – он своей толщиной может разорвать ДСП.

Для сверления используют конфирматное сверло, диаметром 4,5 мм, которое оснащено дополнительной головкой для сверления увеличенного отверстия под шейку конфирмата, которая так же делает зенковку под его шляпку.

какое сверло нужно под мебельный саморез

Конечно, можно использовать и обычное сверло диаметром 5 мм, но для качественного крепления в отверстии дополнительно нужно будет делать место под шейку конфирмата и его шляпку.

Разметка мест сверления

Чтобы идеально скрепить две детали, необходимо максимально точно разметить места их креплений.

На детали, которая будет накладываться на торец (та, на которой будет сквозное отверстие), нужно сделать два замера – по длине (обычно 5-10 см) и от края – ровно 8 мм (это если толщина плиты 16 мм).

какое сверло нужно под мебельный саморез

На детали, которая ложится перпендикулярно, точку сверления отмечаем на торце. Здесь нужно выдержать такое же расстояние по длине (5-10 см от начала), а по ширине – строго по центру (8 мм от края).

Разметку делать нужно максимально точно, особенно по длине, т.к. при неправильной разметке ваши детали при стыковании могут иметь лишние зазоры или выступы.

Сверление в пласт детали

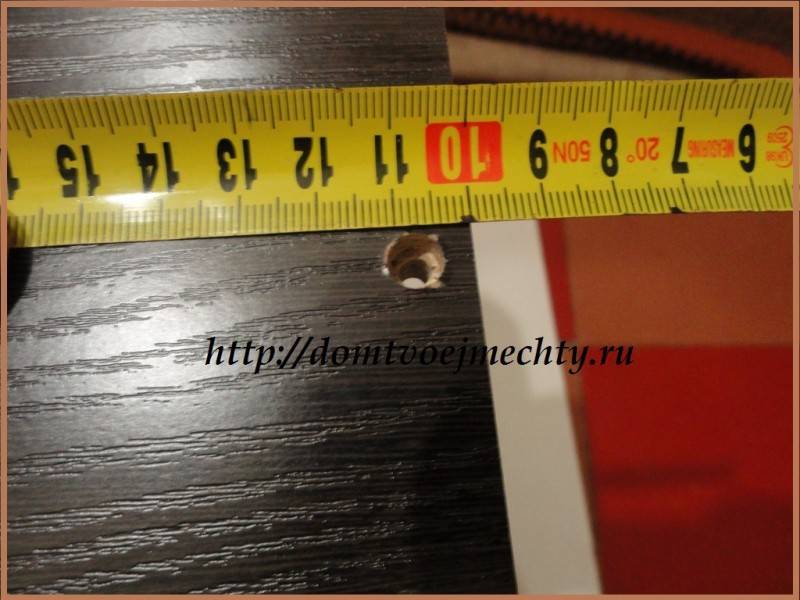

Делаем отверстие на расстоянии в 8 мм от края.

Перед тем, как сделать сквозное отверстие, подложите под деталь кусок ненужного ДСП. Так вы предотвратите появления сколов на обратной стороне.

какое сверло нужно под мебельный саморез

Когда сквозное отверстие будет сделано, для сверления отверстий под шейку и шляпку конфирмата деталь можно будет сверлить на весу.

какое сверло нужно под мебельный саморез

какое сверло нужно под мебельный саморез

Сверление в торце детали

Главное правило – при сверлении в торце сверло должно находится строго перпендикулярно по отношению к торцу детали. Если вы не удержите дрель ровно, сверло может уйти в сторону и выйти наружу, тем самым испортив деталь.

Сверление в двух деталях одновременно

Такой вариант считается самым точным и, к тому же, самым быстрым. Но для того, чтобы сделать отверстие в двух деталях одновременно, перед сверлением вам нужно будет их зафиксировать. Для этого могут понадобиться специальные зажимы, струбцины и другие приспособления.

какое сверло нужно под мебельный саморез

какое сверло нужно под мебельный саморез

какое сверло нужно под мебельный саморез

Приспособления для сверления отверстий

Чтобы каждый раз не размечать 8 мм от края как в пласт, так и по торцу, можно использовать специальное приспособление, которое, кстати, легко сделать самому.

Оно представляет собой некий деревянный шаблон с металлической втулкой для сверла внутри.

Выглядит вот так, смотрите фото:

какое сверло нужно под мебельный саморез

какое сверло нужно под мебельный саморез

А это уже более профессиональная штука:

какое сверло нужно под мебельный саморез

Смотрите короткое видео по точному сверлению отверстий в ДСП под конфирматы и сборке мебельных деталей:

Сверление под шканты

Отверстие под шканты делается сверлом 8 мм. Также, чтобы не просверлить деталь насквозь, его желательно оснастить ограничителем глубины.

какое сверло нужно под мебельный саморез

В торце сверлим тем же сверлом на глубину до 20 мм. Не забываем, что при любых работах дрель должна быть строго перпендикулярна плоскости детали.

Конечно, если вы впервые в жизни взяли дрель в руки, у вас получится не очень. Но данному занятию довольно быстро можно научиться.

Источник

Сверление отверстий под конфирмат

какое сверло нужно под мебельный саморез

Современная мебель из ДСП и МДФ часто собирается при помощи винтов-конфирматов, которые среди мебельщиков именуются также евровинтами или еврошурупами. Перед их ввинчиванием в плитах просверливаются технологические отверстия со строго заданными параметрами. О процессе подготовки этих отверстий и пойдет речь в этой статье.

Отверстие под конфирмат сверлится в толще первой детали и в торце второй детали, которые стыкуются под прямым углом. По длине оно должно иметь ступенчатый перепад диаметров. Это связано с конструктивными особенностями евровинта. Его стержень состоит из цилиндрической гладкой шейки и основной резьбовой части. Под резьбу сверлится отверстие меньшего диаметра, под шейку – большего. Также крепеж имеет потайную головку в форме усеченного конуса, под которую подготавливается посадочное место. На практике применяются две технологии сверления отверстий.

Использование трех разных по диаметру сверл

какое сверло нужно под мебельный саморез

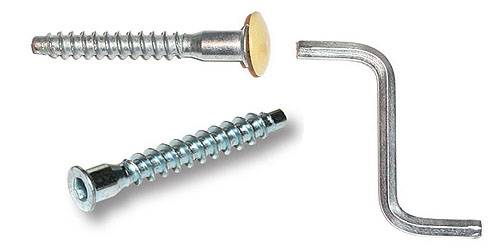

Винт-конфирмат из оцинкованной стали

Данный способ подойдет для малых объемов работ, так как требует больше времени. Подготовка отверстия выполняется в три подхода:

Первый шаг – сверление через две детали на всю длину евровинта. Диаметр сверла должен быть равен диаметру тела винта без учета резьбы. Это делается для того, чтобы витки резьбы смогли нарезать ответную резьбу в материале.

Второй шаг – расширение уже полученного отверстия под гладкую часть метиза, которая должна иметь плотную посадку, но не слишком, чтобы не расколоть материал. Рассверливание выполняется сверлом, равным толщине шейки и на глубину, равную ее длине.

Третий шаг – зенкование отверстия для заглубления головки в материал. Это можно сделать сверлом большего диаметра, но для получения качественного результата без сколов лучше выполнить эту операцию зенкером.

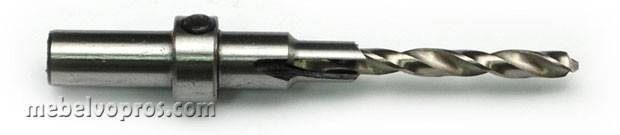

Конфирматное сверло – три в одном

какое сверло нужно под мебельный саморез

Работать со специальным конфирматным сверлом (фрезой) намного проще, поскольку оно имеет особую ступенчатую геометрию, и вся операция выполняется за один проход. Дополнительное преимущество его использования состоит в том, что оно одновременно снимает фаску под потайную головку метиза. По сути, оно заменяет собой два разных по диаметру сверла и зенкер. Кроме того фреза для конфирмата имеет заходную часть с острым наконечником, который обеспечивает точное вхождение инструмента и исключает риск его увода в сторону вначале сверления.

Размеры отверстий под конфирмат

какое сверло нужно под мебельный саморез

На винты-конфирматы нет ГОСТов, они производятся по европейским стандартам 3E120 и 3E122 и имеют довольно широкий размерный ряд, представленный следующим типоразмерами: 5х40, 5х50, 6.2х50, 6.4х50, 7х40, 7х48, 7х50, 7х60, 7х70 мм.

Самым распространенным размером является 6.4х50 мм. Для просверливания отверстия под его резьбу используется сверло диаметром 4.5 мм, а под гладкую часть – 7.0 мм.

При работе с евровинтами других размеров придерживаются следующего правила – диаметр основного отверстия (под резьбу) должен быть равен диаметру стержня без учета высоты резьбы. То есть:

Для того чтобы предотвратить риск смещения деталей во время сверления, необходимо жестко зафиксировать их положение друг относительно друга. Легче всего это сделать при помощи угловой струбцины или других зажимов.

может проще купить конфирматы потолще? )

Здравствуйте! Купили мебель производства ИООО»БРВ-БРЕСТ» При сборке выяснилось что отверстия под конфирматы 7мм.просвелены не ф5мм. а ф5.9 и они не стягивают детали(боковины шуфляд) а проварачиваются. Всего таких деталей 20 шт. На претензию фабрика ответила, что :»размеры отверстий на деталях мебели, а также используемые для монтажа конфирматы, из набора мебели» KENTAKI», отображенные на фотоматериале, соответствуют нормативным, которые были заложены в конструкторскую документацию на стадии проектирования». Если нет ГОСТа на соединение под конфирматы, значит я ничего не докажу и судиться бессмысленно так? Спасибо, если ответите.

Источник

Сверла под конфирмат: размеры и секреты выбора

Нюансы:

Конфирмат
, он же еврошуруп
, он же евровинт
, он же стяжка шурупная
— это, попросту говоря, мебельный шуруп. Любимый мебельщиками за простоту установки и не требующий особой точности при присадке — нужна только дрель и шестигранный ключ для конфирмата.

Для установки этой стяжки нужны два отверстия: одно просверливается в торце
основной детали, а другое — в пласти
детали, которая присоединяется к основной. Конфирмат настолько прост в присадке, что сверлить отверстия под него можно даже по месту в процессе сборки изделия. С этим справится и начинающий мебельщик.

Для того, чтобы упростить сверление отверстий под евровинт, выпускается специальное сверло. состоит из фрезы и обычного сверла. Фреза предназначена для сверления отверстия диаметром 7мм (под шейку конфирмата) и зенкования (под шляпку конфирмата). Сверло вставляется в юбку фрезы и зажимается винтом.

какое сверло нужно под мебельный саморез

Зачастую в продаже такое сверло найти не так легко, особенно в небольших городах. Но даже если вы его не купите, не расстраивайтесь, у него есть некоторые недостатки. Это лично моё мнение.

Первое, с чем я столкнулся в работе со сверлом для конфирмата, то, что при большом объёме работы со временем между сверлом и юбкой фрезы забиваются опилки. Это быстро приводит к негодности сверла. От вибрации ослабляется зажимной винт. Приходится его чаще зажимать, поэтому слизываются грани на ключе и в итоге на самом винте.

Я не пользуюсь сверлом для конфирмата. Применяю два обычных сверла (разного размера под резьбу и шейку винта) и зенковку.

При сверлении глухого отверстия в торец плиты важно выдерживать перпендикулярность, чтобы сверло не проткнуло стенку детали! Говорю по собственному

Но, я немного отвлекся. Статья-то про конфирмат….

Наиболее ходовой конфирмат — 7х50. Закручивается шурупная стяжка специальным ключиком от руки или шестигранной битой с помощью дрели или шуруповерта.

Ни в коем случае не покупайте конфирматы, выполненные под крестообразную отвертку! Таким евровинтом вы не сможете максимально плотно стянуть детали. Это может привести к расшатыванию изделия.

какое сверло нужно под мебельный саморез

По моему мнению, конфирмат удобный, надежный, быстрый в применении. Но если появляется возможность воспользоваться оборудованием или приспособлением для более сложного крепежа, я выбрал бы эксцентриковую стяжку.

P.S.
Чтобы помочь людям, которые хотят делать качественную мебель своими руками, я разрабатываю приспособление из ЛДСП для сверления отверстий под эксцентрик и петлю (). Надеюсь скоро выложить его на сайте.

Как просверлить отверстие под размещение конфирмата

Конфирмат вворачивается в предварительно подготовленное отверстие, поэтому вопрос о том, как сверлить такое отверстие, достаточно актуален. Для этого потребуются следующие инструменты и материалы:

Для облегчения разметки и выдерживания строго перпендикулярного положения сверла используют шаблон для сверления отверстий под конфирмат

Размеры отверстия под еврошуруп

Для сборки мебели обычно используются еврошурупы, размеры которых составляют 6,4х50 мм. Для выполнения отверстий под такой конфирмат, наружный диаметр резьбы которого составляет 6,4 мм, а размер поперечного сечения тела винта – 4,4 мм, используется сверло с диаметром 4,5–5 мм. Сверление отверстий под конфирмат данного типа следует выполнять на глубину не менее 50 мм. Если диаметр отверстия будет больше указанного значения, то евровинт просто не будет держаться, если меньше – может разорвать мебельный элемент, в который вкручивается.

какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез

Ступенчатое сверло подбирается исходя из размеров конкретной модели евровинта

Сверло, при помощи которого делают отверстия для конфирмата, должно быть оснащено специальной рабочей головкой. Она, с одной стороны, подготавливает расширенное отверстие под шейку винта, с другой – проводит зенковку места, где будет размещаться его шляпка. Для размещения конфирмата сверло можно использовать и обычное, но в таком случае необходимо подготовить места для шейки крепежа и его шляпки.

Разметка мест сверления

Надежность и качество соединения, выполняемого при помощи конфирматов, во многом зависят от точности разметки будущих отверстий для них. На элементе, который будет накладываться на торец другого элемента мебельной конструкции, делают два типа разметки:

Схема сверления отверстий под евровинт

Чтобы выполнить разметку мест сверления максимально точно, можно воспользоваться следующим несложным приемом: в накладываемой детали после предварительной разметки выполняют сквозное отверстие, через которое, приложив первую деталь ко второй, вращающимся сверлом намечают место расположения второго отверстия под еврошуруп.

Выполнение отверстий

Чтобы максимально качественно выполнить отверстия под размещение конфирматов, желательно следовать нижеприведенным рекомендациям.

В последнее время распространённым мебельным креплением стал винт-конфирмат, или как его часто называют, евровинт. Это простой, но довольно надёжный вид крепежа, который позволяет существенно ускорить процесс сборки мебели. Однако несмотря на простоту, в работе с евровинтами существуют определённые тонкости, касающиеся подготовки отверстий для них.

Сборка конфирматами «вертолетом» соосных полок

Принцип сдвига используют и в случае, когда требуется закрепить планки в ряд. Например, для крепления столешницы в тумбе.

какое сверло нужно под мебельный саморез

Этот принцип сборки на конфирматы называют «вертолетом». Чтобы затянуть крепеж на соседней планке, первую необходимо повернуть относительно оси градусов на 90. Этот же «принцип вертолета» используют для крепежа соосных полок, правда, в несколько ином виде.

Если на словах, то в стоевой засверливают три отверстия, одно по центру, два по краям. Сборка конфирматами осуществляется следующим образом: начала крепят, к примеру, полку справа сквозь центральное отверстие. Затем ее разворачивают относительно оси и крепят на два конфирмата левую полку.

какое сверло нужно под мебельный саморез

А после правую полку возвращают на исходное место. Противоположные стороны собирают на конфирматы стандартным образом. В итоге получается, что полка справа держится на трех креплениях, а левая – на четырех. Если полки широкие и есть сомнения в прочности стороны, закрепленной на трех конфирматах, можно усилить полку с помощью ребра жесткости или дополнительного крепежа в виде уголков или эксцентриков.

Как выполняется крепеж с помощью евровинтов

Для использования конфирматов требуются определенные навыки работы с такими крепежными элементами, а также знание особенностей материала, из которого выполнены соединяемые изделия. Сверление под конфирмат выполняется инструментом, диаметр которого составляет 4,5–5 мм. При этом лучше всего использовать сверла, на которых закреплена ступенчатая фреза, позволяющая сразу снять фаску под расположение головки винта. Применяя такой инструмент, можно получить готовое отверстие за один проход. Фреза в этом случае формирует идеальную поверхность под шляпку винта, чего нельзя сказать о сверле, которое при извлечении может оставлять на краях отверстия сколы (их, однако, будет прикрывать впоследствии шляпка конфирмата).

Последовательность установки евровинта

Еврошурупы, если сравнивать их с крепежными элементами других типов, обеспечивают более надежную фиксацию соединяемых деталей. Объясняется это более широким расположением резьбовых элементов, которые надежно врезаются в материал. Устанавливают конфирматы вручную, а также с помощью электродрели с соответствующими насадками или шуруповерта. Тем, кто не имеет опыта работы с такими крепежными элементами, лучше устанавливать их вручную, чтобы в случае чрезмерного сопротивления винта иметь возможность в любой момент извлечь его из соединяемых мебельных элементов.

какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез

Производители устройств

Правильное название крепежной детали — одноэлементная стяжка. Пользуются этим термином для заполнения данных при заказе, для составлении отчетной документации на профильных предприятиях. В обиходе более привычно слышать другие названия, например, «евровинт», «еврошуруп».

Слово конфирмат появилось благодаря торговому названию компании Hafele из Германии Confirmat. Появилась эта категория крепежных элементов еще в 70-е годы прошлого века, но настоящую популярность они обрели в 90-х годах. С тех пор изделия выпускаются многими отечественными и зарубежными производителями, в том числе и успешно работающей до наших дней компанией Hafele.

Спрос на изделия в большом объеме покрывают российские предприятия. Это ЗАО Ижевский завод мебельной фурнитуры ФМС, АО «Металлист» и многие другие. Широко представлены на рынке изделия китайских производителей, качество которых не всегда на должном уровне. Но одному из старейших предприятий поднебесной Haining Yicheng Hardware Co., Ltd. доверять можно.

Разметка мест сверления отверстий под конфирматы

Для того чтобы качественно скрепить две детали нужно максимально точно разметить места их крепления.

Например, для деталей, которые налаживаются на торец это те, на которых будут сквозные отверстия нужно делать два замера один по длине обычно это 5,0-10,0 сантиметров, а второй от края ровно 0,8 сантиметра (так как толщина нашей детали с ДСП составляет 1,6 сантиметра, у вас может быть и другая).

какое сверло нужно под мебельный саморез

Отверстие в детали, которая ложится перпендикулярно сверлиться на торце соответственно и разметка происходит на торце детали. Поэтому выдерживаем точно такое же расстояние по длине, а именно 5,0-10,0 сантиметров и по ширине строго по центру торца детали 0,8 сантиметров от края соответственно.

Максимально точная разметка нужна не только для качественного соединения деталей, но так же при неправильной разметке, а впоследствии и стыковке деталей могут быть лишние выступы или зазоры.

какое сверло нужно под мебельный саморез

Поэтому чтобы не ошибиться с расчетами просверлите сквозное отверстие, после чего правильно стыкуйте детали и сверлом наметьте в торце точку сверления. После чего уберите одну деталь и уверенно досверлите отверстие в торце детали.

Производители сверл под конфирмат

Сверло под евровинты является более сложным инструментом, чем обычные цилиндрические спиральные сверла. Поэтому к его выбору следует подходить ответственно. На современном рынке режущего инструмента представлено множество производителей.

Среди этого разнообразия можно выделить следующие характерные группы:

Сразу следует сказать, что дешевый китайский инструмент можно определить по внешнему виду. На нем зачастую отсутствует даже маркировка, а поверхность инструмента может иметь неровности и сколы.

И если фреза может выдержать большое количество циклов работы, то само сверло быстро выходит из строя и нуждается в замене. В дешевом китайском инструменте крепежные винты очень часто не фиксируют сверло во фрезе, и оно проворачивается во время работы. Это ведет к образованию некачественно отверстия в древесине. Соединение деталей при такой обработке будет недостаточно надежным.

Но встречаются и неплохие сверла производства КНР. Найти хорошее китайское сверло для мебельных стяжек можно только методом проб и ошибок, либо получив совет от счастливого обладателя такого инструмента.

Сверло для мебельной стяжки отечественного производства немного качественнее дешевого «Китая», поскольку в производстве используются хорошие марки стали.

Если же вы используете инструмент в профессиональной деятельности, возможно, следует обратить внимание на американские, западноевропейские и скандинавские бренды. Эти компании производят надежный инструмент и предоставляют на него гарантию до года

Такие марки как «Brigadier», «DeWault», «Hafele», «Archimedes» точно заслуживают доверия и проверены временем.

Как подбирать сверло?

Решающее значение имеют два обстоятельства – размеры сверла и производитель. Начнём с последнего.

В продаже часто встречаются свёрла под конфирматы китайского производства. При внешне привлекательной цене такой инструмент не отличается стабильной стойкостью. Причины – в несоответствии марки стали условиям, при которых она будет работать, и нарушение режима термической обработки материала.

какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез

Китайское сверло под конфирмат может быть изготовлено из ЛЮБОЙ инструментальной стали (хорошо ещё, если из 9ХС, но встречается оснастка, произведённая из стали типа У7 или У8). Такое сверло при работе достаточно быстро отпускается, в результате его твёрдость (первоначально вроде бы и соответствующая указанным выше значениям) снижается, а инструмент затупляется. Работающий инстинктивно увеличивает силу нажатия на инструмент, но результатом может стать выкрашивание, а то и разрушение материала в зоне отверстия. Несоответствующий требованиям режим термообработки приводит к вероятному изгибу сверла при работе, причём проявится это не сразу, а при попытке последовательно получить несколько отверстий для конфирмата. Поэтому надёжнее приобретать свёрла под конфирмат отечественного производства (котируются изделия Тульского инструментального завода, а также продукция от ООО «БСИ-инструмент»), либо изготовленные в Америке (торговая марка DeWalt) или Швейцарии (бренд «Archimedes»)

какое сверло нужно под мебельный саморез

Цены на рассматриваемые товары следующие: для отечественных свёрл под конфирмат, в зависимости от диаметра и длины – от 150 до 220 руб., для импортных – от 520 руб.

Выбирая сверло под конфирмат, стоит обращать внимание и на его технологические характеристики:

Правила сверления

Сверление отверстий под конфирматы требует следования определенным рекомендациям и происходит в следующем порядке:

Подготовить деревянные детали, очистить их поверхность от стружки и загрязнений.
Произвести предварительную разметку отверстия.
Выровнять детали по отношению друг к другу и надежно зафиксировать их. Если это детали небольших размеров можно это сделать на верстаке. В продаже имеются специальные зажимы, которые ориентируют плоские детали под углом 90 градусов. Если же они имеют крупные размеры, возможно, целесообразно зафиксировать их при помощи шкантов.
Проверить соответствие выбранного сверла под используемый типоразмер евровинтов.
Провести сверление под конфирмат. Сверло должно быть ориентировано по отношению к торцу детали под прямым углом. Даже небольшое смещение может испортить отверстие. Рекомендуем использовать специальные шаблоны для сверления.
Вкрутите в полученное отверстие конфирмат при помощи шестигранного ключа.
Как вариант, если сложно ориентировать детали и проводить сверление в обоих одновременно, можно просверлить круглые отверстия в каждой отдельно. Затем совместить их оси и провести окончательное сверление специальным инструментом

В этом случае важно сделать качественную разметку.

Что такое конфирмат, для чего он служит

Конфирмат — это тот же шуруп, который имеет свои особенности в конструкции. Тело шурупа более массивное, изготовлено из стали высокого качества с покрытием против коррозии. Марка материала позволяет не ломаться стяжке в процессе скручивания и при нагрузках на изгиб. Резьба самонарезающая с широким шагом. Шляпка имеет потайную конструкцию, причем головка винта удлинена. Шлицы под инструмент идут в двух исполнениях — для фигурной отвертки и шестигранного ключа. Нет привычного заострения на конце, он тупой. Бывают модификации евровинтов, у которых шляпка имеет нарезающую поверхность.

Стяжка одноэлементная (конфирмат) подходит для соединения древесных заготовок, плит, изготовленных на основе отходов древесины (OSB, ДСП, а также ДВП, МДФ), и фанеры. Кроме соединения элементов, евровинт выполняет каркасообразующую функцию, ведь он заменяет традиционный уголок, выдерживая все изгибающие нагрузки. Конфирматы мебельные дополняются специальными пластиковыми заглушками. Они маскируют видимую часть шляпки под цвет мебели.

Самодельный кондуктор для сверления торцов деталей

При сборке любых конструкций из ДСП или МДФ, всегда есть детали, которые стыкуются под прямым углом.

И в этом случае, одни из них сверлятся (под крепеж) по наружной плоскости, а другие (те, которые к ним стыкуются) – с торцов.

Торец детали должен сверлиться точно под прямым углом

Это очень важно по следующим причинам:

Когда торец засверлен под прямым углом – это залог того, что в креплении не возникнут внутренние напряжения, нарушающие геометрию всей конструкции.
При точной засверловке, всегда получится ровный (правильный) стык (это особенно важно для соединений с помощью шкантов, так как их нет возможности подрегулировать).

Это – чисто технические причины.

Но есть еще и организационные….

Часто, мебельщики сверлят торцевые отверстия вручную (я, например, всегда так делаю). Не знаю, может, у кого они и получаются идеально правильными, у меня все равно получается небольшой уклон. Но, что ни говори, а «рука набита», и весь этот процесс делается «на автомате».

какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез

Проблемы возникают тогда, когда нужны помощники (сборщики).

Без должной сноровки, неопытный сборщик может не только криво засверлить торец детали, а вообще, ее испортить (сверло, может «вылезти» с лицевой стороны детали). Одним словом, это один из самых «косяковых» моментов для неопытных сборщиков.

Так же, при большом объеме производства, сверлить торцы деталей вручную является не целесообразным по той причине, что это занимает довольно много времени.

По этому, рано или поздно, люди, занимающиеся изготовлением мебели, приходят к мысли о механизации этого процесса. А за мыслью, как вы понимаете, всегда следует действие.

Вопрос этот, естественно, в любом случае решаем: можно купить готовый сверлильно-присадочный станок, и работать себе в удовольствие.

Но такие станки стоят не дешево.

Если вы читали мой блог, то, наверное, «уловили», что вся соль мебельного производства (в частности, производства корпусной мебели) состоит в том, что его можно организовать, практически без вложений. А раз так, то больший интерес у любого мебельщика вызовет возможность самому сделать подобное приспособление (когда себестоимость которого будет стремиться к нулю), чем покупать готовый фабричный станок.

Вот, о подобных изделиях, которые можно сделать из подручных материалов, мы с вами и поговорим.

Итак, первое приспособление – кусок столешницы, на которой стационарно закреплена дрель. Деталь подается на сверло.

Для изготовления такого кондуктора, нужно сделать пазы под направляющую и под линейку (на фрезерном станке). Чем больше будет линейка, фиксирующая деталь, тем детали больших размеров можно будет на этом приспособлении обрабатывать.

Сама дрель закреплена между двумя кусками ДСП (стянутых между собой винтами), и выставлена по высоте (чтобы сверло точно попадало по центру детали).

Следующий вариант – более универсальный и «продвинутый».

На столе установлена дрель, которая подается на нужную глубину нажатием педали (под столом).

Данное приспособление способно обрабатывать детали больших размеров.

Дальше – стол с линейкой.

Принцип работы прост. Тянем за рычаг – и сверло входит на нужную (заранее выставленную) глубину в деталь.

Ну и в заключении – небольшое приспособление, которое подойдет для тех, у кого просто нет места для установки стационарных шаблонов, из-за небольшого рабочего помещения.

В конце хотелось бы отметить, что подобных самодельных кондукторов существует «море». Этот обзор приведен просто как пример. Каждый сам придумывает то, что для него более подходит (исходя из возможностей) для облегчения работы и экономии времени.

Заключение

Для тех, кто только желает научиться собирать мебель своими руками, идеальный вариант овладения этим делом – применить конфирмат. Размеры здесь нужно выдержать максимально точно. Чтобы торцы соединяемых деталей были ровными, нужно иметь исключительно прямой угол по отношению к плоскости. Тогда сборка мебели еврошурупами будет просто радовать и увлекать.

какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез какое сверло нужно под мебельный саморез

Для установки этой стяжки нужны два отверстия: одно просверливается в торце основной детали, а другое – в пласти детали, которая присоединяется к основной. Конфирмат настолько прост в присадке, что сверлить отверстия под него можно даже по месту в процессе сборки изделия. С этим справится и начинающий мебельщик.

Для того, чтобы упростить сверление отверстий под евровинт, выпускается специальное сверло. состоит из фрезы и обычного сверла. Фреза предназначена для сверления отверстия диаметром 7мм (под шейку конфирмата) и зенкования (под шляпку конфирмата). Сверло вставляется в юбку фрезы и зажимается винтом.

Зачастую в продаже такое сверло найти не так легко, особенно в небольших городах. Но даже если вы его не купите, не расстраивайтесь, у него есть некоторые недостатки. Это лично моё мнение.

Первое, с чем я столкнулся в работе со сверлом для конфирмата, то, что при большом объёме работы со временем между сверлом и юбкой фрезы забиваются опилки. Это быстро приводит к негодности сверла. От вибрации ослабляется зажимной винт. Приходится его чаще зажимать, поэтому слизываются грани на ключе и в итоге на самом винте.

Я не пользуюсь сверлом для конфирмата. Применяю два обычных сверла (разного размера под резьбу и шейку винта) и зенковку.

При сверлении глухого отверстия в торец плиты важно выдерживать перпендикулярность, чтобы сверло не проткнуло стенку детали! Говорю по собственному

Но, я немного отвлекся. Статья-то про конфирмат.

Наиболее ходовой конфирмат – 7х50. Закручивается шурупная стяжка специальным ключиком от руки или шестигранной битой с помощью дрели или шуруповерта.

Ни в коем случае не покупайте конфирматы, выполненные под крестообразную отвертку! Таким евровинтом вы не сможете максимально плотно стянуть детали. Это может привести к расшатыванию изделия.

По моему мнению, конфирмат удобный, надежный, быстрый в применении. Но если появляется возможность воспользоваться оборудованием или приспособлением для более сложного крепежа, я выбрал бы эксцентриковую стяжку.

какое сверло нужно под мебельный саморезС целью точного и надёжного крепления угловых элементов мебели применяются конфирматы – шурупоподобные крепёжные элементы, при помощи которых обеспечивается согласованное взаимоположение отдельных частей конструкции (слово, по-видимому, происходит от англ. to confirm – подкреплять). Иногда конфирматы называют еврошурупами. Для частого изготовления отверстий под конфирматы лучше иметь специализированное сверло.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
