Выбираем и устанавливаем дверной доводчик
К сожалению это говорит о том, что даже при установке доводчика силами производителя двери, не гарантируется корректная и долговечная работа этого устройства.
Достаточно часто доводчики приобретаются и устанавливаются не квалифицированными мастерами, а самими же пользователями, что так же способствует вышеописанным проблемам.
А инструкции по установке почему-то читать не принято.
Примечание: в данной статье буду рассматривать только недорогие доводчики, так как именно такие и стоят на большинстве дверей.
Для примера буду приводить доводчик Dorma TS-68, опять же, как один из самых массовых.
Как нельзя выбирать доводчик.
А как правильно? Читаем дальше.
Принцип работы и функции доводчика.
Усилие пружины доводчика (еще называют размером доводчика) обозначается, согласно Европейским Нормам (EN), индексом от 1 до 7 (EN1…EN7). Регулировка осуществляется смещением доводчика относительно петель или поворотом узла крепления рычага.
Скорость закрывания у большинства доводчиков регулируется двумя винтовыми клапанами в пределах 180-15° и 15-0°.
Примечание: очень часто путают регулировку скорости закрывания с регулировкой мощности пружины.
При любой скорости закрывания, мощность пружины не меняется.
У большинства доводчиков принцип действия одинаковый.
При открывании двери, через систему складного рычага усилие передается на зубчатое колесо, и через зубчатую рейку, приводит в поступательное движение поршень. Поршень сжимает пружину, в которой накапливается энергия для последующего закрытия двери.
Тело доводчика заполнено маслом. При сжатии пружины, масло перетекает через отверстие в поршне в противоположном направлении.
Когда дверь закрывается, то масло возвращается по возвратным каналам.
Каналы снабжены клапанами, при помощи которых можно регулировать скорость перетекания масла, и соответственно, скорость закрывания двери.
Выбираем дверной доводчик.
Все величины приводятся исходя из стандартных условий установки.
Если высота двери более 2,5 м, есть условия сильного ветра и пр., следует выбрать доводчик бОльшего размера.
Если размер и масса двери близки к двум размерам доводчика, следует выбрать доводчик большей мощности.
Размер доводчика (например EN4), указанный на коробке, обозначает предельные значения его работы.
Но, как правило, он может работать и с более легкими дверями.
Например, доводчик Dorma TS-68 EN4, может принимать значения EN2,EN3 и EN4, которые зависят от положения доводчика на двери и способа установки лапки рычага. Т.е. он может быть установлен, как на деревянную дверь, так и легкую металлическую.
При выборе доводчика используют наибольший параметр. Например: масса двери 30 кг (EN2) и ширина 900 мм (EN3). В данном случае выбираем доводчик EN3.
Варианты установки дверного доводчика.
Что имеем в комплекте: сам доводчик, рычаг, крепеж, монтажную схему.
В зависимости от необходимого усилия пружины (EN1. EN7), возможны несколько положений доводчика, относительно петлевой части двери. Обратите внимание на то, что при этом угол открывания двери не одинаковый. У Dorma TS68 это 90 и 180 градусов.
ВНИМАНИЕ! Не используйте доводчик, как ограничитель открывания двери!
Для ограничения хода двери используйте дверные упоры.
Помните: не все доводчики рассчитаны на зимние условия эксплуатации.
Есть сомнения, тогда устанавливайте с внутренней стороны двери.
Пример установки дверного доводчика.
В моем случае есть алюминиевая дверь со стеклом. Ориентировочный вес 50 кг и ширина 850 мм.
Выбираем схему установки для EN3, к тому же меня устраивает возможность открыть дверь на 180 градусов.

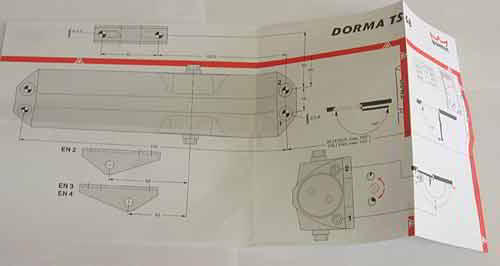

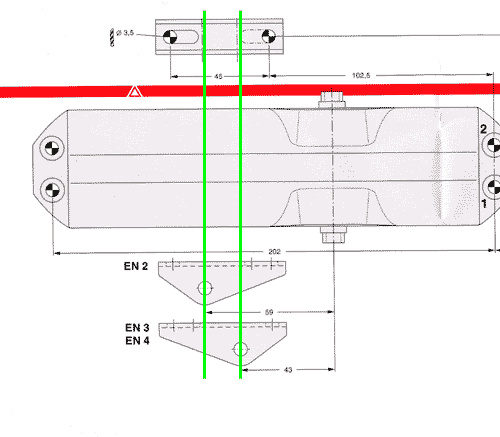

У большинства производителей монтажная схема сделана в натуральную величину, поэтому ее можно наложить на дверь и по ней делать разметку.

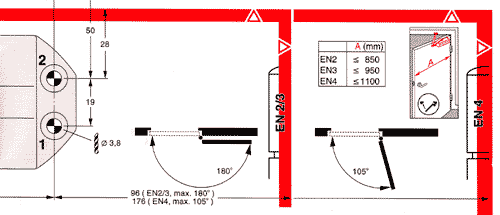

На монтажной схеме красными линиями обозначено: горизонтальной – верхний край двери, вертикальными – петлевой край двери.
Складываем схему по линии для выбранного способа установки.

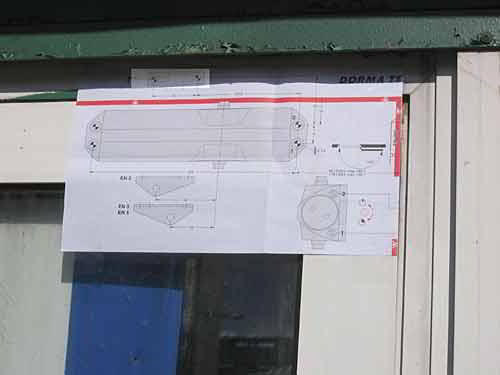

Кусочками скотча крепим на дверь.

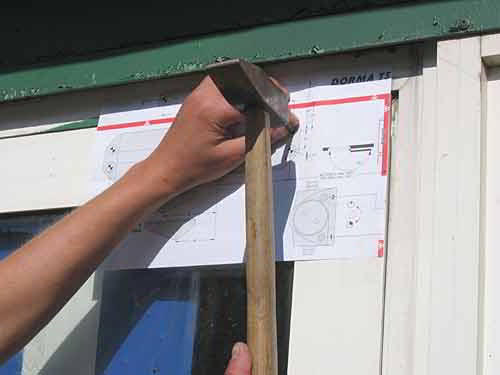

Керном отмечаем будущие отверстия.
Сверлим отверстия для корпуса доводчика и для лапки рычага.

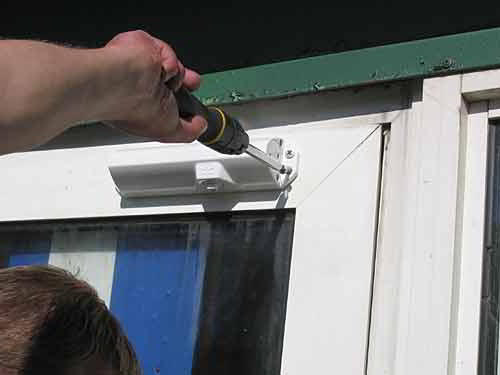

Крепим корпус доводчика.
По монтажной схеме правильно соорентируйте доводчик.
Dorma TS68 располагается торцом с регулировочными винтами в сторону петель.
Разъединяем рычаг в колене на две половинки. Крепим лапку рычага. Помним, что лапка может устанавливаться в двух положениях. В нашем случае для EN3-EN4.
Крепим вторую половину рычага к доводчику.
Половинка рычага с лапкой также состоит из двух половинок, имеющих резьбовое соединение.
Вращая половинки, можем регулировать длину этой части рычага.
Рычаг может устанавливаться двумя способами: для дверей с защелками или без них.

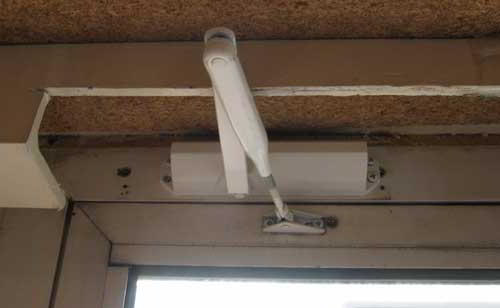

1. На фото ниже, показана установка рычага для дверей БЕЗ защелки.

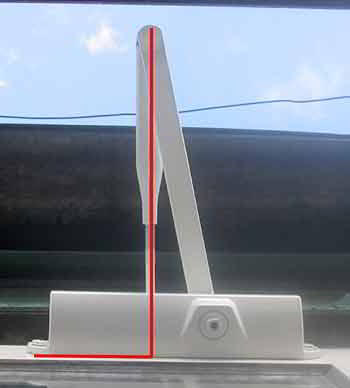

Регулируемая половинка устанавливается под углом примерно в 90 градусов к плоскости двери.
Должно получиться так, что дверь доводиться до своего штатного положения и все. И теперь докручиваем половинки еще на пару оборотов, сокращая длину рычага, для легкого прижима.

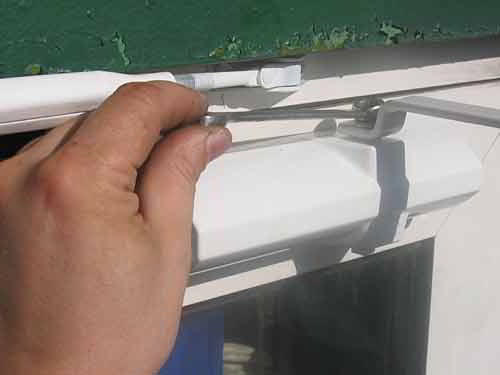

Защелкиваем половинки рычага.
2. На фото ниже показана установка рычага для дверей с защелкой.
В данном случае устанавливаем нерегулируемую часть рычага под углом в 90 градусов к плоскости двери.
Регулировка скорости закрывания доводчика и прихлопа.
На торце доводчика расположены два регулировочных винта, а рядом с ними, на приливе корпуса, обозначены цифры 1 и 2.
В нашем случае винтом «1» регулируется диапазон от 15 до 180 градусов, а винтом «2» от 0 до 15 градусов.
Начинаем с диапазона 15-180 градусов.
Открываем дверь на 90 или 180 градусов (в зависимости от способа монтажа) и отпускаем.
Винт «1» закручиваем для замедления или откручиваем для ускорения закрывания двери.
Винтом «2» регулируем прихлоп до уверенного срабатывания защелки двери.
Особо накручивать винты не надо. Изменения в скорости закрывания чувствуются даже при повороте винта на четверть оборота.
Не реже одного раза в год следует заменять смазку в шарнире соединения двух половинок рычага.
Если доводчик стоит на уличной двери, то обязательно проявятся сезонные колебания температур.
Зимой масло становится густым, а летом наоборот. Поэтому дважды в год (а если требуется, то и чаще) производят регулировку доводчика.
Неправильное использование дверного доводчика.
Неправильное использование, подразумевает не использование доводчика согласно предписаний производителя и состоит в следующем:
• Если есть препятствие, мешающее нормальному передвижению двери. Например, подпирание дверного полотна камнями, деревянными клиньями, затирание полотна об пол и т.д.
• Если осуществлен не надлежащий монтаж и/или регулировка.
• Если сверх предписанных свойств правильного функционирования, ожидается чрезмерное высокое или низкое давление на дверь.
• Если доводчик используется в отличных, чем закрывание двери, целях.
• Если избранный размер доводчика не совпадает с рекомендацией производителя.
Ну и не забывайте, что доводчики надо периодически менять.
Если из доводчика стало подтекать масло, перестал придерживать дверь и регулировка не спасает, то его следует заменить!
Иначе пользоваться им становится не безопасно.
Подделки на Dorma TS68
Рекомендую доводчики таких производителей, как:
DORMA (Германия)
GEZE (Германия)
ABLOY (Финляндия)
CISA (Италия)
Доводчики. Какие выбрать?
Доводчики — это механизмы, отвечающие за автоматическое закрытие двери. Информация, которая будет дана ниже, заинтересует тех, кто стоит перед выбором надежного механизма.
Бренды, которым доверяем
Доводчики немецких производителей ECO, Geze, Dorma — сочетание надежности, долговечности и дизайнерской мысли. Используя инновационные разработки, компании выпускают товары, которые обеспечат надежным открыванием-закрыванием двери.
Для быстрого ориентирования потребителей в продукции, бренды логически поделены на сегменты:
Сами механизмы бывают напольными, верхними и скрытыми.
Типы открывания и особенности монтажа
Установить доводчик может любой человек, обладающий простыми навыками обращения с инструментом. Установка в большинстве случаев проводится по шаблону. По нему делается разметка, а по разметке проводится засверливание под крепеж. После монтажа производится регулировка винтов и скорости закрывания. У многих механизмов предусмотрены 2 варианта скорости. В конце также возможно развитие по двум сценариям: происходит либо дожим дверного полотна с усилием, либо его еще большее замедление. Не допускается установка на неровные поверхности. Регулировочные винты следует смонтировать так, чтобы они смотрели в сторону петель. Монтаж желательно не проводить вне помещения, где велики перепады температур.
Практически любой доводчик может устанавливаться по обе стороны двери и подходит как для правосторонних, так и для левосторонних дверных полотен.
В каталоге присутствуют механизмы с тремя типами тяг:
В моделях с рычажной тягой закрывание осуществляется при помощи тяги в виде складного колена. Закрепив доводчик с тягой этого типа по следующей схеме, она гарантированно прослужит не один год:
При закрытых дверях, со стороны петель, между плечом рычага и плоскостью двери должен быть угол в 90°. Именно в таком положении пружина, которая работает в доводчике, находится в инертном, сжатом положении и не испытывает нагрузки.
Изменения скорости двери уже ощутимы при поворачивании винта даже на четверть от полного оборота, поэтому не стоит их выкручивать полностью, т.к. он может выпасть, что приведет к утечке масла и поломке доводчика.
Торчащее перпендикулярно колено не добавляет красоты, и, с точки зрения дизайна, поэтому можно выбрать другой вид тяги.
Сила давления при открытии двери с доводчиком, оборудованным скользящей тягой, передается через направляющую. При этом свободный край рычага «ходит» по скользящему каналу. При выборе такого вида тяги, предпочтение стоит отдать кулачковой технологии, которая позволяет открывать створки с минимумом усилий.
Монтаж элементов с тягой скользящего типа может проводиться по следующим схемам:
Доводчик с фиксацией это относительно новый механизм. Их устанавливают, чтобы обеспечить использование без задержек на открытие-закрытие. Такие механизмы необходимы в торговых центрах, на вокзалах, местах, где периодически появляется большое скопление людей или люди с ограниченными возможностями (от человека с занятыми руками до инвалида–колясочника).
Угол фиксации может быть с заводскими настройками, а может устанавливаться самостоятельно, причем как в заданном диапазоне, обычно, от 110 до 180 градусов, так и произвольно. При сверлении отверстий, как и в первых двух случаях, используют шаблон. Корпус и рычаг закрепляют с соблюдением геометрии. Устанавливают градус фиксирования, если он не определен заводом-изготовителем — проводят необходимые регулировки.
Фиксацию проверяют в положении «открыто». Для этого дверь отводится на больший, чем установлено, угол — должен сработать стопор. Для обратного закрытия, створку еще немного приоткрывают и отпускают, при этом рычаги приходят в движение и она захлопывается.
Для механизма с фиксацией недопустимо применять силу для закрытия.
Основной критерий при выборе доводчика — его мощность. Чем больший вес имеет дверь, чем она шире и чем больше существует дополнительных факторов, тем более высокого класса потребуется механизм.
В Европейских Нормах (EN) усилие, которое прилагает пружина в доводчике, характеризуется цифрами от 1 до 7. Чем выше цифра, тем большее усилие может оказать доводчик. Для каждого EN предусмотрены максимальные ширина и вес двери, в расчет берутся некоторые рабочие моменты:
Для долгой службы доводчика надо учесть все параметры. Чтобы подобрать мощность механизма в соответствии с рекомендациями изготовителей, надо использовать таблицу значений EN. В таблице на пересечении линий с параметрами двери, такими как вес и ширина створки, определяется усилие.
Нюансы маркировки доводчиков
Часто в моделях standart и premium класса можно встретить вариант маркировки — EN 2-4, например ECO Schulte TS-31 EN1-3.Эти цифры указывают на то, что в моделе есть плавная регулировка в заданном диапазоне от EN 1 до EN 3. Эти механизмы, конечно, дороже, но зато регулировка двери будет точной.
Обозначение усилия закрытия в виде цифр через дробные линии, как пример у DORMA TS 68 EN2/3/4, означает, что доводчик на указанные значения устанавливается постепенно, путем перемещения рычага и/или корпуса доводчика на дверях.
Обозначение класса одной цифрой, как например у Elementis 603 EN3, чаще встречается в недорогих моделях. К ним должна прилагаться схема, с вариантами установки, или шаблон производителя, который позволит точно определить место для корпуса и тяги и соблюсти EN.
Основные эксплуатационные правила можно свести к следующему списку:
Большой выбор доводчиков в значительной мере усложняет выбор покупателю, но при правильном подходе и владении информацией, такую фурнитуру можно выбрать.
Как правильно выбрать дверной доводчик.
1. Классификация по усилию закрывания
| Класс устройства | Ширина полотна (мах), мм | Масса полотна (мах), мм |
|---|---|---|
| EN 1 | 750 | 20 |
| EN 2 | 850 | 40 |
| EN 3 | 950 | 60 |
| EN 4 | 1100 | 80 |
| EN 5 | 1250 | 100 |
| EN 6 | 1400 | 120 |
| EN 7 | 1600 | 160 |
Некоторые модели доводчиков выпускаются на один определенный класс, например EN 4. Обычно это относится к недорогим моделям. Некоторые производители предусматривают для таких «одноклассных» доводчиков несколько монтажных схем, позволяющих регулировать усилие закрывания в определенных пределах. Отличным показателем заботы производителя о своем клиенте является наличие полноразмерного шаблона, позволяющего быстро и точно определить расположение корпуса и тяги доводчика в соответствии с требуемым классом.
Более совершенные модели имеют плавную регулировку усилия. В каталогах производителей класс таких доводчиков обычно обозначается через дефис, например EN 2-4. Такие доводчики конечно предпочтительнее, так как позволяют более точно подобрать усилие закрывания к конкретной двери, хотя обычно они несколько дороже
Несмотря на то, что существуют термостабильные варианты доводчиков рассчитанные на широкий диапазон температур, можно существенно повысить срок службы любых доводчиков если в соответствии с сезоном регулировать скорости закрывания. Этим предотвращаются попытки пользователей «помогать закрываться» доводчикам, т.к. такая «помощь» приводит к повреждению уплотнителей и утечкам более вязкого холодного масла. Переносить большие перепады температур без дополнительной регулировки может помочь термозаслонка – особое устройство внутренних клапанов доводчика. При повышении температуры масло внутри доводчика начинает перетекать быстрее, но термозаслонка расширяется, компенсируя снижение вязкости масла. При похолодании наблюдается обратная ситуация.
3. Вариант установки доводчика. По типу монтажа делятся на: доводчики накладного типа, напольного и устройства скрытого монтажа.
— Доводчики накладного типа.
Доводчики накладного типа так же различаются по типу конструкции тяги на следующие типы:
С рычажной (стандартной,коленной, шарнирной) тягой (англ. scissor arm). В конструкции таких доводчиков вращающий момент передаётся с помощью складного рычага. Правильно установленная шарнирная тяга очень надежна и долговечна, но имеет серьёзный недостаток – низкую защищённость от вандализма. Торчащие перпендикулярно коробке колена таких тяг выглядят не эстетично и могут вызывать желание за них схватиться или даже повиснуть.
Со скользящим каналом (англ. slide channel). Усилие на дверь передается при помощи скользящей передачи, у которой свободный конец рычага движется по скользящему каналу. Такие доводчики намного более вандалостойкие и эстетичные, т.к. у таких тяг нет уязвимых выступающих частей. Дверь с таким доводчиком можно смело устанавливать в небольших помещениях и коридорах без риска повредить тягу и стену друг о друга. Однако, подобная передача при классическом внутреннем устройстве доводчика (шестерня-рейка) требует приложения бОльших усилий, чем коленная, поэтому предпочтение отдаётся кулачковой технологии (англ. cam-action), при которой усилием можно управлять меняя форму кулачка. В скользящий канал можно легко установить эластичную вставку-ограничитель открывания створки, что избавит от необходимости портить пол. Эстетичным решением является размещение электромагнитного фиксатора внутри скользящего канала. Там же можно разместить и невидимый пожарный извещатель для управления автономной противопожарной дверью.
— Доводчики напольного типа.
Фактически напольные доводчики дверей используются в строениях и помещениях, где эстетике и стилистике дизайна уделяется достаточно внимания. Наблюдать такие системы можно в торговых центрах, где фактически все дверные полотна оборудованы данными устройствами, особо, что касается стеклянных конструкций. Напольный доводчик на металлическую дверь так же подходит.В отличие от механизмов верхнего монтажа, у напольных систем отсутствуют рычаги. Напольные доводчики обеспечивают закрывание дверей и с левым, и с правым притвором а также тех, что открываются в обе стороны, т.е. маятниковых дверей.Сама дверь навешивается на специальные петли. При этом нижняя несет двойную функцию; она не только петля двери, но и рычаг, один конец которого соединен с выходным валом доводчика, а другой закреплен на створке двери.
— Доводчики скрытого монтажа
Вопрос-Ответ
Часто у многих возникают справедливые вопросы, по специфике применения, функциям и техническим возможностям дверных доводчиков.
Ввиду слабой Российской нормативной базы в данной области, при выборе дверного доводчика часто можно столкнуться с недостоверной или заведомо ложной информацией.
Чтобы помочь избежать ошибки при выборе, ниже приведены ответы на часто задаваемые вопросы со ссылкой на существующие стандарты и свидетельства независимых организаций.
Какой доводчик можно монтировать на противопожарную дверь?
В настоящий момент в России отсутствует технический регламент, и нет четких требований к доводчикам для данных целей.
Исходя из практики, пожарная инспекция при проверке здания может потребовать наличие Европейского сертификата, который подтверждает возможность применения доводчика на противопожарной двери.
Доводчики Dorma серии TS9*, TS 7*, TS 8*, TS 68 соответствуют европейским стандартам CERTIFIRE и имеют маркировку CE, что является подтверждением возможности применения на противопожарных дверях.
Согласно требованиям обоих стандартов усилие доводчика должно быть не менее EN3.
При применении доводчика на противопожарных дверях не имеет значения, по какой монтажной схеме доводчик будет смонтирован. Цель установки дверного доводчика на противопожарную дверь- обеспечить закрывание двери в случае пожара, иначе дверь не будет являться противопожарной преградой (СНиП 2.01.02-85, п. 3.17). При этом не имеет значения как запирание произойдет, даже если от воздействия температуры корпус оплавился и вытекло масло- важен сам факт, что доводчик закроет дверь, а это обеспечивается пружиной внутри доводчика (не менее EN 3, согл. станд-ту EN 1154) и качеством, которое подтверждено маркировкой CE или сертификатом CERTIFIRE.
На сколько циклов рассчитан доводчик?
Согласно европейскому стандарту EN 1154, доводчик должен выдерживать не менее 500 000 циклов. Дверная техника компании DORMA производится с 1908 года с неизменной верностью традициям качества, инноваций и функциональности. На практике ресурс доводчиков DORMA может превышать требования EN 1154 в два раза.
Многие производители регламентируют, что их доводчик является морозоустойчивым, т.к. в нем используется специальное масло, или потому что так написано в брошюре, не подкрепляя эти данные никакими фактами.
В действительности на сегодняшний день не существует стандарта, по которому можно было бы сертифицировать доводчик на работу при низких температурах.
Применения так называемого «морозоустойчивого» масла не более чем миф.
Использование качественного гидравлического масла с широким температурным диапазоном работы не является ноу-хау производителя, все известные ответственные производители применяют масло высокого качества, но это не является гарантией работы доводчика при низкой температуре.
Такой высокий результат становиться достижим только благодаря высокому качеству всех составляющих и материалов дверного доводчика: сальника, клапанов, прокладок.
Доводчик TS 83 AC имеет новую конструкцию сальника и внутренних механизмов, именно это позволяет ему выдерживать высокие нагрузки при низких температурах.
В чем особенность дверей, через которые могут ходить люди с ограниченными возможностями?
Также согласно требованиям п. 6.18 СП 35-101-2001
«Должны применяться механизмы, ручки, краны и другие устройства управления или регулирования, позволяющие действовать одной рукой без применения излишних усилий, а также крутых поворотов или изгибов руки в запястье. Следует применять дверные устройства, рассчитанные на максимальное усилие при открывании вручную не более 2,5 кгс.»
Из вышеуказанных документов следует, что на всех дверях через которые будут проходить люди с ограниченными возможностями необходимо применять устройства автоматического запирания (доводчики, операторы) с усилием открывания не более 25 Н*м. Фактически это означает что необходимо применять дверную автоматику, как наиболее удобное устройство для открывания двери инвалидом.
Также по информации от архитекторов, имеющих опыт разработки проекта с учетом данных требований, можно применять доводчик легкого открывания с функцией задержки закрывание не менее 10 секунд (чтобы инвалид на коляске смог без труда проехать через дверь), данным требованиям полностью соответствует доводчик DORMA TS93.
После подписания хартии соблюдение вышеупомянутых требований всегда проверяется при сдаче госкомиссии любого объекта.
Что делать если двери в коридоре интенсивно используются и фурнитура быстро выходит из строя?
Согласно п. 4.24СНиП 2.01.02-85, коридоры на каждом этаже следует разделять противопожарными перегородками 2-го типа не реже чем через 60 м.
В зданиях, оборудованных установками пожаротушения и сигнализацией, в которых противопожарные двери в указанных перегородках по условиям эксплуатации должны находиться в открытом положении, следует предусматривать автоматические устройства для закрывания этих дверей при пожаре.
Как Вы видите согласно существующим требованиям, длинные коридоры необходимо разделять противопожарной перегородкой. Но что делать, если эти коридоры интенсивно используются, и людям неудобно постоянно открывать дверь?
— Лучшим решением будет применение дверного доводчика с функцией фиксации открытого положения.
Например, DORMA TS 93 EMF, эта система хороша тем, что очень проста в монтаже и подключении, а также исключительно удобна и долговечна. Для монтажа необходимо лишь завернуть несколько винтов и подключить тонкий провод 24В к пожарной сигнализации. Этот доводчик сделан по технологии Cam action на базе скользящего канала, легко открывается и является антивандальным.
«Кузнечик» или «Ползун»? Почему кулачковый доводчик стоит больше, что он дает.
Абсолютное большинство доводчиков, на сегодняшний день производится по технологии шестерня-рейка. Эту технологию можно считать классической, поскольку с момента ее создания инженером по фамилии Блаунт прошло уже более 100 лет.
Но время не стоит на месте, и компания DORMA являющаяся лидером инновационных разработок в области дверной техники, создала в середине 80-х дверной доводчик поверхностного монтажа принципиально новой конструкции.
В основе его лежит сердцевидный кулачек переменного радиуса. При открывании двери на 30˚ усилие необходимое для открывания падает более чем в два раза, Вам становится в два раза легче открывать! Данная технология была разработана специально для применения со скользящим каналом, поскольку применение скользящего канала с классической технологией «шестерня-рейка» уменьшает усилие доводчика в два раза (максимальное составляет EN3), это наглядно показано на графике ниже.
Многие производители поспешили оснастить доводчики с механизмом «шестерня-рейка» скользящим каналом. Зависимость момента создаваемого доводчиком на двери от угла открывания в этом случае выглядит согласно графику ниже: чем больше открываешь дверь, тем тяжелее отрывать, а усилие закрывания падает в два раза (максимальное усилие таких доводчиков составляет EN3).
В настоящий момент технология Cam action для доводчиков верхнего расположения запатентована компанией DORMA.
Зависимость момента создаваемого на двери от угла открывания
Согласно вступившему в силу ГОСТ Р 52750-2007, все эвакуационные двери должны оснащаться устройствами экстренного открывания дверей с горизонтальной штангой.
Большинство дверных доводчиков нельзя красить в камерах порошковой окраски, т.к. технологический процесс предполагает просушку при температуре более 150˚С, что приводит к закипанию и вытеканию масла из доводчика. Конечно, доводчик можно окрасить спреем либо с помощью компрессора, но это будет не качественно, либо достаточно дорого.
