Типы электрических розеток и напряжение в разных странах мира

Напряжение и частота

В мире применяется, по большому счету, всего два уровня электрического напряжения в бытовой сети — европейский — 220—240 В и американский — 100—127 В и два значения частоты переменного тока — 50 и 60 Гц. Меньшее напряжение и более высокая частота считаются менее опасными для здоровья и жизни человека, более высокое напряжение и более низкая частота проще и дешевле реализуются технически.

Карта электрического напряжение и частоты тока в разных странах мира

Напряжение 100—127 В при частоте 60 Гц используют в США, странах Северной, Центральной и, частично, Южной Америки, Японии и т. д.

Остальной мир за редким исключением использует напряжение 220—240 В с частотой 50 Гц.

В некоторых странах, вроде Филиппин, используется «европейский» уровень напряжения с «американской» частотой. А вот на Мадагаскаре — наоборот, 50 Гц с пониженным напряжением.

Электрические розетки

Способов подключения к электрической сети, разных видов вилок и розеток существует великое множество и для туриста (вкупе с разным напряжением и частотой) такое разнообразие превращается в серьезную проблему.

Из множества соединений выделяют 13 наиболее часто используемых типов розеток, обозначаемых латинскими буквами от A до M:

Тип A, американская розетка без заземления	Два вертикальных плоских штырька		США, Япония
Тип B, американская розетка с заземлением	От типа A отличается наличием центрального D-образного заземляющего штыря		США, Канада, Центральная Америка
Тип C, Europlug, евророзетка, европейская розетка без заземления	Два круглых штырька		Европа
Тип D	Два тонких и один толстый круглые штырьки		еще остались в Британии
Тип E, французская розетка	Два круглых штырька на вилке и один в розетке		Франция
Тип F, Schuko, европейская розетка с заземлением	Два круглых штырька, как у типа C, контактные пластины для заземления		Европа
Тип G, английская (британская) розетка	Два прямоугольных горизонтальных и один вертикальный штырек		Великобритания, Малайзия, Сингапур
Тип H, израильская розетка	Три плоских (старый вариант) под углом, либо круглых штырька		Израиль
Тип I, австралийская розетка	Три плоских штырька под углом		Австралия, Новая Зеландия
Тип J, швейцарская розетка	Два круглых штырька как у типа C, центральный штырек отличается расположением от типа F. Особая форма вилки.		Швейцария
Тип K, датская розетка	Подобна французскому типу E, но центральный D-образный заземляющий штырек перенесен на вилку		Дания
Тип L, итальянская розетка	Три круглых штырька в ряд		Италия
Тип M	Похожа на британский тип D, но с более толстыми штырьками		ЮАР

Для подключения электрических приборов к сетям с розетками неподходящего формата применяют различные переходники и адаптеры. Существуют универсальные розетки, позволяющие подключать приборы с вилками сразу нескольких типов.

Источник

Какое напряжение в розетке разных стран?

Адаптация импортных приборов под «нашу» сеть

В ряде других стран, а также, например в США стандарт напряжения 100–127 В частотой 60 Гц. В нашей стране — 230 В частотой 50 Гц. Почему такая разница?

Как адаптировать импортную технику, предназначенную для другого стандарта узнаем в статье, ниже.

Почему в других странах напряжение 100–127 В?

Со временем Джордж Вестингауз начал применять переменный ток для бытовых потребителей. С того момента началась так называемая «война токов», в котором постоянный ток Эдисона отчаянно проигрывал. В 1898 году люди начали массово переходить на применение переменного тока.

С того момента начал работать стандарт сетей в 100-127 В. В США ЭУ запитаны от переменного тока с заземлением TN-C-S. При этом одна фаза от вторичной обмотки понижающего трансформатора подается в трехпроводную сеть 120/240 В (с расчетами погрешности). Поэтому в дом к американскому жителю приходят три провода: две фазы и ноль. Между нолем и фазой напряжение 120 В – для маломощных потребителей, а между фазами — 240 В, для мощных бойлеров, варочных панелей и обогревателей.

Со временем в Европе начали использовать лампы с нитью накаливания из металла, для которой необходимо напряжение выше, чем 110 В. Так начали появляться сети с напряжением в 220 В. Потери электроэнергии в таких сетях вчетверо ниже, чем в сетях 110 В. Почему же тогда США не перешла на 220 В? Ответ кроется в экономической невыгодности таких реформ. Во-первых, сеть 110–127 В – это возможность борьбы с импортом техники, то есть американцы в большинстве своем используют устройства своего производства. Во-вторых, поражение электрическим током при 110 В гораздо слабее, чем при 220 В (многое зависит от времени воздействия тока). В-третьих, переход на «новую» сеть – это затраты миллиардов долларов на перестройку подстанций и других электроустановок.

Почему в России напряжение 220-230 В?

В СССР, как и в США, долгое время применялось напряжение 110–127 В. Однако в середине 60-х годов с увеличением количества потребителей сеть стала не справляться. Необходимо было увеличивать или сечение проводов, или напряжение в сети до 220 В. Ведь известно (по закону Ома), что при той же мощности чтобы уменьшить потребляемый ток, нужно поднять напряжение. Экономически выгоднее стало использовать более высокое напряжение. Последующая глобальная электрификация страны привела к тому, что стандарт 220 В 50 Гц стал распространен не только в России, но и во всех странах постсоветского пространства.

В последствии были приняты решения о переходе на общеевропейский стандарт — 230В. Изменение стандартного значения напряжения было проведено для получения полного соответствия европейским стандартам качества электроэнергии. Сейчас в России стандартным напряжением в сети является напряжение 230В, но для поставщиков электроэнергии действует 220В. Согласно требований межгосударственного стандарту ГОСТ 29322-92 сетевое напряжение должно составлять 230В при частоте 50 Гц. В ГОСТ 30804.4.30-2013 так же есть упоминание о необходимости проведения измерений при стандартном напряжении 230В. ГОСТ 29322-2014 определяет стандартное напряжение 230В с возможностью использовать 220В. Электросети поставляют электроэнергию согласно действующего на сегодняшний день ГОСТ 32144-2013, устанавливающего напряжение 220В.

В каких странах какие напряжения используются?

Вот список стран, где используются сети 100–127 В. Это стоит учитывать, если планируете поехать на отдых заграницу.

Целый ряд стран, где напряжение 100–127 В.

Давайте рассмотрим типы электрических вилок и розеток.

Типы электрических вилок

EU — Европейский союз

US — США

UK — Соединённое Королевство Великобритании и Северной Ирландии

AU — Австралийский континент

Источник

Электросети в странах мира

Напряжение электросети, розетки, штепсели, переходники и адаптеры – вот то, о чем должен подумать каждый турист, который отправляется в незнакомую страну. Это особенно актуально в современном мире, когда подавляющее большинство людей путешествуют со своими личными электронными приборами, требующими постоянной подзарядки – от фотоаппаратов и мобильных телефонов до ноутбуков и систем навигации.

Во многих странах вопрос решается просто – с помощью переходника. Однако вилки и розетки – это только «полбеды». Напряжение в сети также может быть отличным от привычного на родине – и об этом стоит знать и помнить, иначе можно испортить прибор или зарядное устройство. Например, в Европе и большинстве азиатских стран напряжение варьируется от 220 до 240 вольт. В Америке и Японии в два раза меньше – от 100 до 127 вольт. Если прибор, рассчитанный на американское или японское напряжение, вставить в розетку в Европе – он сгорит.

Напряжение и частота

Из 214 стран мира, список которых приведен ниже, 165 стран пользуются напряжением 220-240 В (50 или 60 Гц), а 39 стран – 100-127 В.

Напряжение:

* в Бразилии нет стандартного напряжения. В большинстве районов страны используются 127 В, однако в северных районах встречается напряжение 220. Известны и случаи различного напряжения в сети внутри одного региона.

** Напряжение в Японии везде одинаковое, а вот частота в разных местах отличается. В восточной части Японии – 50 Гц, в западной – 60 Гц.

*** Почти везде в Саудовской Аравии напряжение достигает 110 В. Напряжение 220 В чаще можно встретить в отелях.

Типы вилок и штепселей:

* Современная Аргентина использует штепсели и розетки типа I. Однако во многих старых домах до сих пор можно встретить розетки типа C.

** Розетки типа G распространены как на Северном Кипре, так и на Южном. В свою очередь, розетки типа F встречаются только в домах Северного Кипра.

*** В новых домах ЮАР устанавливаются розетки типа M. Однако розетки типа С также до сих пор распространены на юге Африки.

Розетки и штепсели

В мире существует не менее 13 различных штепсельных вилок и розеток.

Тип А

Используется в Северной и Центральной Америке и в Японии.
Этот тип обозначается как Class II. Штепсельная вилка состоит из двух параллельных контактов. В японском варианте контакты одинакового размера. В американском – один конец чуть шире другого. Устройства с японской штепсельной вилкой можно использовать в американских розетках, но наоборот – не получится.

Тип В

Используется в Северной и Центральной Америке и в Японии.
Этот тип обозначается как Class I. Международное обозначение американского типа B – NEMA 5-15, канадского типа В – CS22.2, n°42 (CS = Canadian Standard). Максимальный ток – 15 А. В Америке тип В пользуется большой популярностью, в Японии он распространен значительно меньше. Нередко жители старых домов с розетками типа А, приобретая новые современные электроприборы с вилками типа В просто «откусывают» третий контакт-заземлитель.

Тип С

Используется во всех европейских странах, за исключением Великобритании, Ирландии, Кипра и Мальты.
Международное обозначение – CEE 7/16. Вилка представляет собой два контакта диаметром 4,0-4,8 мм на расстоянии 19 мм от центра. Максимальный ток – 3,5 А. Тип C – это устаревший вариант более новых типов E, F, J, K и L, которые сейчас используются в Европе. Все вилки типа С идеально подходят к новым розеткам..

Тип D

Используется в Индии, Непале, Намибии и на Шри-Ланке.
Международное обозначение – BS 546 (BS = British Standard). Представляет собой устаревшую штепсельную вилку британского образца, которая использовалась в метрополии до 1962 года. Максимальный ток – 5 А. Некоторые розетки типа D совместимы с вилками типов D и M. До сих пор розетки типа D можно встретить в старых домах Великобритании и Ирландии.

Тип Е

Используется в основном во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко.
Международное обозначение – CEE 7/7. Максимальный ток – 16 А. Тип Е немного отличается от CEE 7/4 (тип F), который распространен в Германии и других странах центральной Европы. Все вилки типа С идеально подходят к розеткам типа E.

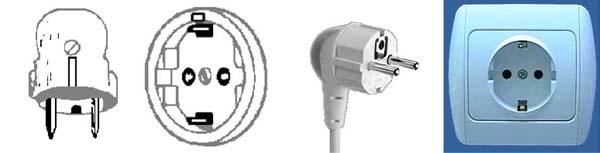

Тип F

Используется в основном в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании и странах Восточной Европы.
Международное обозначение CEE 7/4. Этот тип также известен под именем «Schuko». Максимальный ток – 16 А. Все вилки типа С идеально подходят к розеткам типа F. Этот же тип используется в России (в СССР он обозначался как ГОСТ 7396), разница лишь в том, что диаметр контактов, принятых в России, 4 мм, в то время как в Европе чаще всего используются контакты диаметром 4,8 мм. Таким образом, российские вилки легко входят в более широкие европейские розетки. А вот штепсельные вилки электронных приборов, сделанных для Европы, в российские розетки не влезают.

Тип G

Используется в Великобритании, Ирландии, Малайзии, Сингапуре, Гонконге, на Кипре и Мальте.
Международное обозначение – BS 1363 (BS = British Standard). Максимальный ток – 32 А. Туристы из Европы, посещая Великобританию, пользуются обычными адаптерами.

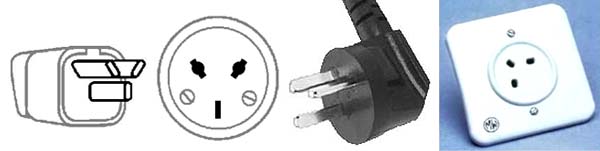

Тип H

Используется в Израиле.
Этот разъем обозначается символами SI 32. Штепсельная вилка типа С легко совместима с розеткой типа H.

Тип I

Тип J

Используется только в Швейцарии и Лихтенштейне.
Международное обозначение – SEC 1011. Максимальный ток – 10 А. Относительно типа С, у вилки типа J есть еще один контакт, а в розетке есть еще одно отверстие. Однако штепсельные вилки типа C подходят к розеткам типа J.

Тип K

Тип L

Используется только в Италии и очень редко в странах Северной Африки.
Международное обозначение – CEI 23-16/ВII. Максимальный ток – 10 А или 16 А. Все вилки типа С подходят к розеткам типа L.

Тип М

Используется в Южной Африке, Свазиленде и Лесото.
Тип М очень похож на тип D. Большинство розеток типа М совместимы со штепсельными вилками типа D.

Адаптеры, конвертеры и трансформаторы

Для того, чтобы вилку от вашего устройства можно было бы вставить в розетку в той или иной стране мира, часто бывает необходим переходник или адаптер. В продаже бывают универсальные переходники. Кроме того, в хороших отелях переходник обычно можно попросить в отеле на ресепшене.

Адаптеры не влияют на напряжение и потоки электричества. Они лишь помогают совместить штепсельную вилку одного типа с розеткой другого. Универсальные адаптеры чаше всего продаются в магазинах беспошлинной торговли. Так же в гостиницах часто можно попросить адаптер во временное использование у горничных.

Конвертеры способны обеспечить непродолжительное преобразование местных параметров электросети. Например, они удобны в дороге, где позволяют использовать фен, утюг, электробритву, чайник или небольшой вентилятор ровно столько, сколько нужно. При этом они невелики по размерам, и в силу слабой аппаратной базы их не рекомендуется использовать дольше полутора-двух часов подряд, поскольку перегрев конвертера может привести к поломке использующего его электроприбора.

Трансформаторы – более мощные, габаритные и дорогие преобразователи напряжения, способные поддерживать длительный режим работы. Трансформаторы без ограничений можно использовать для таких «серьезных» электрических приборов, как радиоприемники, аудио-проигрыватели, зарядные устройства, компьютеры, телевизоры и т.п.
