Карданные шарниры

Одновальные и двухвальные карданные передачи, используемые для соединения коробки передач, раздаточной коробки и ведущих мостов автомобилей, имеют карданные шарниры неравных угловых скоростей. Карданные передачи с шарнирами равных угловых скоростей на автомобилях применяются для привода передних управляемых и одновременно ведущих колес.

Карданным шарниром, или карданом, называется подвижное соединение, обеспечивающее передачу вращения между валами, оси которых пересекаются под углом. В автомобилях применяются карданные шарниры неравных и равных угловых скоростей.

Карданный шарнир неравных угловых скоростей (асинхронный) состоит из вилки 1 (рисунок 1, а) ведущего вала, вилки 3 ведомого вала и крестовины 2, соединяющей вилки с помощью игольчатых подшипников. Вилка 3 может поворачиваться относительно оси ОО крестовины и одновременно с крестовиной поворачиваться относительно оси О₁О₁ при передаче вращения с ведущего вала на ведомый при изменяющемся угле γ между валами.

Рисунок 1 — Карданные шарниры

а — неравных угловых скоростей; б — равных угловых скоростей; 1, 3 — вилки; 2 — крестовина; 4, 5 — валы; 6, 7 — шарики; ω₁, ω₂ — угловые скорости ведущего и ведомого валов соответственно; γ, Θ — углы между валами

Если ведущий вал повернется на некоторый угол α, то ведомый вал за это время повернется на какой-то другой угол β и соотношение между углами поворота валов будет:

Следовательно, валы вращаются с разными скоростями (ω₁ ≠ ω₂), а ведомый вал — еще и неравномерно. Неравномерность вращения валов тем больше, чем больше угол γ между валами. При этом неравномерное вращение валов вызывает дополнительную динамическую нагрузку на детали трансмиссии и увеличивает их изнашивание.

Для устранения неравномерного вращения используют два карданных шарнира неравных угловых скоростей, которые устанавливают на концах карданного вала. При этом вилки карданных шарниров, соединенные с карданным валом, располагаются в одной плоскости. Тогда неравномерность вращения, создаваемая первым карданным шарниром, выравнивается вторым карданным шарниром, и ведомый вал вращается равномерно со скоростью ведущего вала.

Карданные шарниры неравных угловых скоростей допускают передачу вращения при углах γ между валами до 15. 20º.

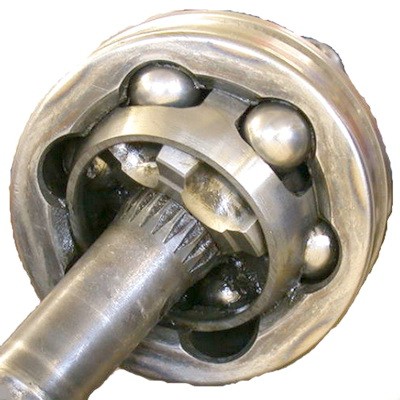

Карданный шарнир равных угловых скоростей (синхронный) состоит из фасонных вилок (рисунок 1, б), изготовленных за одно целое с ведущим 4 и ведомым 5 валами. Вилки имеют овальные делительные канавки, в которых находятся рабочие шарики 6. Центрирование вилок осуществляется шариком 7, размещенным в сферических углублениях внутренних торцов вилок.

Вращение с вала 4 на вал 5 передается через рабочие шарики 6. Канавки вилок имеют специальную форму, которая независимо от изменения угла γ между валами обеспечивает расположение рабочих шариков в плоскости АА, делящей угол Θ пополам. В результате этого оба вала вращаются с равными скоростями (ω₁ = ω₂).

Шариковый шарнир такого типа может передавать вращение при углах γ между валами, достигающих 30. 32º.

Шарнир прост по конструкции и сравнительно недорог при изготовлении. Однако он имеет ускоренное изнашивание из-за наличия скольжения рабочих шариков относительно канавок и высокого давления между шариками и канавками.

Карданная передача — назначение и типы

Карданной называется передача, осуществляющая силовую связь механизмов автомобиля, валы которых несоосны или расположены под углом.

Карданная передача служит для передачи крутящего момента между валами механизмов, взаимное положение которых может быть постоянным или меняться при движении автомобиля.

В зависимости от типа, компоновки и конструкции автомобиля карданная передача может передавать крутящий момент

Карданная передача может также применяться в приводе от коробки отбора мощности к вспомогательным механизмам (лебедка и др.) и для связи рулевого колеса с рулевым механизмом.

Для соединения механизмов автомобиля применяются различного типа карданные передачи (рисунок 1).

Рисунок 1 — Типы карданных передач, классифицированных по различным признакам

Одновальные карданные передачи (рисунок 2, а) применяются на легковых автомобилях с короткой базой (расстояние между передними и задними колесами) и колесной формулой 4х2 для соединения коробки передач 1 с задним ведущим мостом 4. Такая карданная передача состоит из карданного вала 3 и двух карданных шарниров 2.

Рисунок 2 — Карданные передачи для автомобилей с различными колесными формулами

Двухвальная карданная передача (рисунок 2, б) применяться на автомобилях с длинной базой и колесной формулой 4х2 для связи коробки передач с задним ведущим мостом. Передача включает в себя два карданных вала, три карданных шарнира и промежуточную опору 5. Эта карданная передача получила наибольшее распространение на легковых, грузовых автомобилях и автобусах ограниченной проходимости.

На автомобилях повышенной проходимости с колесной формулой 4х4 используются три одновальные карданные передачи (рисунок 2, в) для соединения соответственно коробки передач с раздаточной коробкой 6, а также раздаточной коробки с задним и передним 7 ведущими мостами.

На автомобилях высокой проходимости с колесной формулой 6х6 (рисунок 2, г) и индивидуальным приводом ведущих мостов раздаточная коробка соединяется с задним ведущим мостом двухвальной карданной передачей с промежуточной опорой 8. Связь коробки передач с раздаточной коробкой с передним и средним 9 ведущими мостами этих автомобилей осуществляется одновальными карданными передачами.

В автомобилях высокой проходимости с колесной формулой 6х6 и со средним проходным ведущим мостом (рисунок 2, д) для связи коробки передач с раздаточной коробкой и раздаточной коробки с ведущими мостами используются одновальные карданные передачи. При этом обеспечивается привод дополнительного редуктора 10 среднего моста.

Карданный шарнир: характеристики, описание и устройство. Карданная передача, принцип работы, преимущества и недостатки

Что такое карданный вал и для чего он нужен?

Карданный вал (КВ) – это механическое устройство, передающее крутящий момент от раздаточной коробки или коробки передач на ведущие оси автомобиля. По сути, без этого полезного устройства, невозможно было бы создать полноприводный автомобиль.

Расположения карданных валов

Как было указано выше, впервые кардан применили на автомобилях марки Рено. Создателем транспортных средств являлся конструктор по имени Луи Рено. После установки передачи, получилось решить ряд важных задач:

Хотя с момента первых конструкций прошло много времени, сам механизм сильно изменился, его главные задачи не поменялись. Спустя почти столетие, механизм кардана усовершенствовали, и сегодня он зависит не только от типа авто, но и его предназначения.

Карданный вал (КВ) применяется не только при конструировании ходовой части авто. Конструкция настолько универсальная, что может применяться в различных сферах деятельности человека. Например, при конструировании рулевого привода с регулировкой.

Банальным примером конструкции является головка ручного инструмента, которая может поворачиваться под углом и позволяет крутить гайки и болты в труднодоступных местах. Любая механическая конструкция, где нужно передать крутящий момент под определенными углами, использует кардан, как наиболее удобное средство.

Требования, предъявляемые к устройству карданных передач:

• возможность передачи крутящего момента под большим углом (до 45°);
• передача крутящего момента не должна сопровождаться большими дополнительными динамическими нагрузками в трансмиссии;

• при любых условиях эксплуатации должен обеспечиваться высокий КПД передачи.

Карданные шарниры можно разделить:

• по кинематике на синхронные (равные угловые скорости) и асинхронные (неравные угловые скорости); • по конструкции на полные, полу карданные — жесткие (угол до 2°) и упругие (угол до 12°).

Конструкция карданной передачи ЗИЛ включает в себя:

• промежуточный полый карданный вал, на одном конце которого приварена вилка, на другом — шлицевая втулка;

• скользящую шлицевую вилку;

• карданный вал, на концах которого приварены вилки карданных шарниров;

• три карданных шарнира неравных угловых скоростей, состоящих из двух вилок и крестовины с четырьмя шипами под игольчатые подшипники крепления с вилками;

• промежуточную опору, состоящую из кронштейна опоры, полушки опоры, скобы крепления подушки, шарикоподшипника с гайкой крепления.

Устройство и принцип работы карданной передачи

Классическая карданная передача сильно изменилась и имеет отличительные черты. Принято выделять четыре основных элемента конструкции:

Это основные элементы устройства передачи. Конечно, кроме них существует много дополнительных механизмов – различные крепления, подвижные фланцы, уплотнители, защитные муфты и прочее.

Устройство карданной передачи

Конструкция передачи не сложная. В большинстве случаев, механизм крепится при помощи шлицевого соединения к коробке передач (при этом неважно какой, автоматической или механической). Каждая коробка передач имеет на своем подвижном конце отверстия с внутренними креплениями. Механизм работы шлицов сконструировано таким образом, чтобы они могли смещаться при движении машины.

Дальше устанавливается подшипник КВ, который крепится к кузову автомобиля при помощи специального кронштейна. Он служит дополнительным креплением и исключает смещение механизма при нагрузках и езде. К вилке КВ крепится крестовина с игольчатыми или другими подшипниками. Эта конструкция позволяет правильно передавать крутящий момент при различных изгибах кардана.

Когда водитель включает передачу и нажимает на газ, крутящий момент переходит на скользящую вилку и дальше поступает через крестообразный шарнир к главной передачи и колесам. Наиболее продуктивными являются углы шарнира от 0 до 20 градусов. Если по причине неисправности, происходит отклонение, может начаться сильный износ всего механизма или поломка. Наглядно принцип работы показан на видео, ниже.

В состав КВ входят несколько элементов:

В состав КВ могут входить несколько секций – одна, две, три и больше. Размеры и масса вала зависят от габаритов автомобиля. В устройство односекционного карданного вала входят центральная часть и присоединенные к ней наконечники с крестовинами.

Устройство карданного вала

Работоспособность системы карданной передачи (КП) обеспечивается шарнирными механизмами на основе крестовин. Крестовина дают возможность для двух сопряженных валов вращаться с изменяющимся углом друг относительно друга. Наивысший КПД достигается при угле вращения 0°…20°. В том случае, когда данный показатель превышен, крестовина подвержена значительным перегрузкам. К тому же вал теряет сбалансированность и появляется вибрация.

Еще один важный элемент – раздвижное шлицевое соединение КП. Его применение обусловлено тем, что подвеска автомобиля, особенно, при преодолении препятствий, существенно растягивается по высоте. Коробка передач или раздаточная коробка, к которой присоединен один конец вала, жестко зафиксирована внутри кузова, а редуктор моста (вторая точка крепления КП) сопряжен с подвеской. В результате, при переезде препятствия расстояние между коробкой и редуктором моста увеличивается. КВ в этом случае должен “растянуться”, и раздвижное шлицевое соединение помогает ему это сделать.

Еще одна важная деталь КП – подвесной подшипник. Он создает дополнительную опору для составного вала, удерживая его на месте и не мешая вращаться. Кронштейн подшипника крепится к кузову. Количество подшипников зависит от количества секций, из которых составлен вал.

Устройство карданного вала

Схема карданной передачи включает в себя следующие элементы:

Сам агрегат может быть одновальным или двухвальным. Во втором случае механизм включает в себя промежуточный карданный вал, к заднему отделу которого приваривается хвостовик с наружными шлицами, к переднему через шарнир фиксируется скользящая втулка. Одновальные системы промежуточного участка не имеют.
В передней части автомобиля агрегат фиксируется в коробке передач с помощью подвижного шлицевого соединения (подвижная муфта передней части карданного вала). Для этого на конце механизма имеется отверстие с внутренними шлицами. Устройство карданного вала подразумевает возможность продольного смещения шлицов при движении автомобиля.

Далее устанавливается подвесной подшипник карданного вала, который через кронштейн крепится к кузову. Это служит дополнительным креплением агрегата, исключающим его излишнее смещение при езде.

Далее следует вилка карданного вала, которая располагается между передней и средней его частью. Здесь установлена крестовина, на которой имеются игольчатые подшипники. Наличие вилок и крестовины позволяет передавать крутящий момент при различных углах изгиба «кардана».

В задней части передача крепится к редуктору заднего моста посредством фланца. При этом хвостовик, оснащенный внешними шлицами, входит во фланец привода главной передачи.

Статья в тему: Фольксваген Туарег 2,5, 3.6, расход топлива на 100 км

Основные неисправности, их признаки

Самым прочным механизмом в конструкции является сам вал. Его отливают из крепкого сплава, который способен выдерживать предельные нагрузки. Поэтому нужно сильно постараться, чтобы повредить его. Как правило, это механические повреждения при ДТП.

В целом основные неисправности можно разделить на несколько видов:

В редких случаях, когда происходит механическое повреждение основного вала, сильная вибрация может исходить из-за его неправильной геометрии. Некоторые умельцы, рекомендуют вручную исправить геометрию трубы, но это неверное решение, которое может привести к быстрому износу всей конструкции. Лучшим решением будет полная замена поврежденных элементов.

Ниже приведены их возможные внешние проявления и указаны причины появления для каждого из признаков. Посторонний стук в агрегатах трансмиссии; в начале движения, резком разгоне или переключении скоростей КПП автомобиля. Может возникать в результате:

Особого внимания требует крестовина карданного вала. Именно крестовина является основным источников шума и скрежета в карданной передаче, и подлежит наиболее частой замене (менять рекомендуется каждых 10 тыс. км. пробега). Немного реже выходит из строя подвесной подшипник или может появится зазор в карданном шарнире.

Повышенный шум и вибрация автомобиля при движении. Причины могут быть следующие:

Вытекание смазки может происходить вследствие:

Основная причина быстрому выходу из строя карданного вала – дисбаланс, нарушение баланса в несколько раз увеличивает нагрузка на детали кардана.

Промежуточные соединения и карданные передачи

Оси валов муфты сцепления и коробки перемены передачи должны совпадать, т. е. быть соосны. Однако на практике эти валы располагаются с некоторой несоосностью, которая возникает из-за неточности изготовления деталей, погрешности сборки, деформации рам и корпусов, а также взаимного расположения сборочных единиц в процессе эксплуатации. Поэтому возникает необходимость соединения валов не жестко, а с определенной степенью свободы, что позволит компенсировать несоосность соединяемых валов, снизить нагрузки на детали, увеличить срок их службы. Для этого применяют промежуточные соединения — специальные шарниры, которые по числу шарниров бывают одинарные и двойные, а по конструкции — жесткие, мягкие (упругие) и комбинированные. Жесткие шарниры состоят только из металлических деталей, а мягкие имеют упругие неметаллические элементы.

Передачу вращающего момента от коробки передач к главной передаче ведущего моста во многих тракторах и автомобилях обеспечивает карданная передача. Она позволяет компенсировать несоосность и изменение расстояния между осями валов. На рисунке показана схема карданной передачи автомобиля.

Рис. Схема карданной передачи: 1 — коробка передач; 2 — карданный шарнир; 3 — карданный вал; 4 — задний ведущий мост; 5 — рессора; 6 — рама

Коробка передач установлена на раме автомобиля, а задний мост подвешен к раме на упругих рессорах. При колебаниях нагрузки на автомобиль во время его движения положение заднего моста относительно рамы и оси вторичного вала коробки передач постоянно изменяется. Поэтому для передачи вращающего момента от вторичного вала коробки передач к валу заднего моста необходим дополнительный вал, у которого изменяются длина и угол наклона к продольной оси автомобиля.

Карданная передача (в наиболее простом виде) состоит из карданных шарниров и карданного вала. Карданные шарниры обеспечивают угловое перемещение карданного вала, а свободные шлицевые соединения вилок карданного шарнира с карданным валом — изменение расстояния между шарнирами.

Карданные передачи используют на колесных тракторах, оборудованных приводом на все четыре колеса (К-701, Т-150К, МТЗ-82), и гусеничном тракторе Т-150. Их устройство аналогично устройству карданных передач автомобилей.

В карданную передачу некоторых автомобилей (ГАЗ-53А, ЗИЛ-130 и др.) и тракторов (МТЗ-82) введен дополнительный вал, устанавливаемый на промежуточной опоре. Такая конструкция позволяет укоротить основной вал, уменьшить его вибрацию, повысить надежность и долговечность работы карданной передачи.

Карданный шарнир с игольчатыми подшипниками (рисунок а) состоит из вилок, крестовины, игольчатых подшипников, сальников. Стаканы с игольчатыми подшипниками надевают на пальцы крестовины и уплотняют сальниками. Стаканы фиксируют в вилках стопорными кольцами или крышками, привернутыми к ним винтами. Карданные шарниры смазывают через масленку по внутренним сверлениям крестовины. Предохранительный клапан служит для устранения излишнего давления масла в шарнире.

При равномерном вращении ведущей вилки ведомая вилка вращается неравномерно: за один оборот она дважды обгоняет ведущую вилку и дважды отстает от нее. Для устранения неравномерности вращения и снижения инерционных нагрузок применяют два карданных шарнира.

В приводе к передним ведущим колесам устанавливают карданную передачу равных угловых скоростей. Такая передача автомобилей ГАЗ-66 и ЗИЛ-131 состоит из вилок 2, 5 (рисунок б), четырех шариков 7 и центрального шарика 8. Ведущая вилка 2 представляет собой единое целое с внутренней полуосью, ведомая откована вместе с наружной полуосью, на конце которой закреплена ступица колеса. Ведущий момент от вилки 2 к вилке 5 передается через шарики 7, перемещающиеся по круговым желобам вилок.

Рисунок. Карданные шарниры: а — карданный шарнир: 1 — крышка; 2 — стакан; 3 — игольчатый подшипник; 4 — сальник; 5, 9 — вилки; 6 — предохранительный клапан; 7 — крестовина; 8 — масленка; 10 — винт; б — карданный шарнир равных угловых скоростей: 1 — внутренняя полуось; 2 — ведущая вилка; 3, 4 — шпильки; 5 — ведомая вилка; 6 — наружная полуось; 7 — шарики: 8 — центральный шарик.

Шарик 8 служит для центрирования вилок и удерживается в неизменном положении шпильками 3, 4. Частота вращения вилок 2, 5 одинаковая вследствие симметричности механизма относительно вилок.

Изменение длины вала обеспечивают свободные шлицевые соединения вилок карданных шарниров с валом.

Tags: Карданная передача, Шарниры

Вперед Технико-экономические показатели работы двигателей

Назад Работа многоцилиндровых двигателей

Добавить комментарий Отменить ответ

Преимущества и недостатки

Главным преимуществом кардана, является его способность выдерживать предельные нагрузки и передавать крутящий момент. Его конструкция позволяет исключить почти все вибрации автомобиля передвигающегося по неровностям, не говоря уже о хорошей трассе.

Конечно, КВ обладает и рядом минусов. К основным недостаткам можно отнести:

Стоит отметить, что первые модификации карданной передачи имели еще один отличительный минус – шум и вибрации. Но сегодня, современные звукоизолирующие материалы, позволяют избавиться от посторонних шумов и небольших вибраций при нормальной работе передачи.

Стандартный кардан имеет ряд технологических недоработок. К ним можно отнести быстрый механический износ деталей. Это происходит из-за изменения скорости вращения валов по ходу движения автомобиля. В целом, развитие карданных валов с каждым годом более заметно. Уже сегодня начали появляться модификации, которые объединяют в себе обычный вал и ШРУСы. Такие системы, начали устанавливать на дорогие внедорожники, а классические модели уходят потихоньку в прошлое!

Промежуточные соединения. Назначение и конструкция муфт, полумуфт. Карданные передачи.

Промежуточные соединения применяют на тракторах для передачи крутящего момента от вала муфты сцепления к первичному валу коробки передач в условиях возможной несоосности соединяемых валов. Вследствие неточности монтажа, ослабления креплений и упругой деформации деталей несоосность соединяемых валов муфты сцепления и коробки передач на тракторах может достигать 2… 10°. Применение промежуточного соединения в этих условиях уменьшает пульсацию нагрузок на детали силовой передачи и тем самым снижает износ подшипников, шестерен и валов. Промежуточное соединение состоит из ведущей и ведомой вилок и диска с передаточными элементами. Вилки расположены под углом 90° друг к другу и соединяются между собой через диск. Шлицевое соединение компенсирует возможное изменение расстояния между соединительными валами. В зависимости от свойств и конструкции передаточных элементов промежуточные соединения подразделяют на эластичные, жесткие и комбинированные. В эластичных промежуточных соединениях в качестве передаточных элементов применяются втулки, сегменты или пластины из резины. Такие упругие элементы не только компенсируют несоосность валов, но и смягчают резкость изменения передаваемого крутящего момента. Жесткое промежуточное соединение обычно состоит из двух обойм, между которыми размещены шарики, или из двух полумуфт, связанных с валами и имеющих жесткий контакт (например, зубчатое соединение). Комбинированное промежуточное соединение имеет два шарнира, один из которых с упругими передаточными элементами, а другой с жесткой соединительной муфтой. Карданные передачи имеют такое же назначение, как и промежуточные соединения. Однако их используют в тех случаях, когда соединяемые силовые агрегаты располагаются на значительном удалении друг от друга и когда их относительное расположение может изменяться в определенных пределах. Главным образом карданные передачи применяют для подвода крутящего момента от коробки передач или раздаточной коробки к ведущим мостам.

Муфты: классификация, виды, назначение.

Муфта – устройство, предназначенное для соединения концов валов или для соединения валов с расположенными на них деталями.

Основное назначение: передача вращающего момента без изменения его модуля и направления. Функции, выполняемые муфтами: предохранение механизма от перегрузок, компенсирование несоосности валов, разъединение или соединение валов во время работы и др.

В зависимости от конструкции муфты различаются по функциональному назначению и принципу действу. Различают следующие виды муфт: механические, гидравлические, электрические и др. Широко применяемые муфты стандартизованы.

Основная паспортная характеристика муфты — значение вращающего момента, на передачу которого она рассчитана. Ниже рассматриваются только наиболее распространенные в машиностроении механические муфты.

По характеру соединения валов муфты подразделяют на неуправляемые (постоянные), управляемые и самоуправляемые (автоматические).

Муфта глухая образует жесткое и неподвижное соединение валов. Они не компенсируют ошибки изготовления и монтажа, требуют точной центровки валов. Применяются обычно глухие муфты для тихоходных валов.

Втулочная муфта – самая простая из глухих муфт, состоит из соединительной втулки со штифтами или шпонками. Основное их достоинство – простота конструкции. Применяют их при относительно небольших нагрузках на валах диаметрами до 60…70 мм. Фланцевые муфты применяют для соединения валов диаметром до 200 мм и более. Достоинствами таких муфт являются простота конструкции и сравнительно небольшие габариты.

Жесткая компенсирующая муфта. За счет подвижности деталей такие муфты компенсируют радиальные, угловые и осевые смещения валов, вызванные неточностями их изготовления, монтажа и упругими деформациями. Это позволяет уменьшить нагрузки на валы и подшипники.Недостаток жестких компенсирующих муфт – отсутствие упругодемпфирующих элементов, смягчающих толчки и удары. Наибольшее распространение получили кулачково-дисковая и зубчатая. Кулачково-дисковая муфта состоит из двух полумуфт 1 и 3, соединенных промежуточным диском 2. При работе диск перемещается по пазам полyмуфт, и тем самым компенсируются несоосность соединяемых валов (радиальные смещения – до 0,04d, угловые – до 30′). Скольжение выступов в пазах сопровождается их износом. Интенсивность износа возрастает с увеличением несоосности и частоты вращения. Для уменьшения износа поверхности трения муфты периодически смазывают и не допускают на них больших напряжений смятия.

Карданный вал

Если быть точнее, то сегодня мы рассматриваем механизм, который предназначен для передачи вращения от КПП к редуктору передней или задней оси автомобиля. Такая себе промежуточная, но крайне ответственная деталь трансмиссии.

Какой бывает карданный вал? На самом деле, классификация довольно разнообразна. К примеру, выделить какие-то группы можно в зависимости от его назначения, типа, наличия устройства компенсации.

Классификация по назначению

Типы карданов

Разновидности

Из чего состоит карданный вал?

Хотя, на первый взгляд, карданный вал кажется простым элементом, труба да и труба, но в действительности его устройство немного сложнее. Давайте познакомимся с этим вопросом ближе. Состоит герой нашей сегодняшней статьи из таких элементов:

Привести все существующие типы карданных валов к какому-нибудь одному знаменателю очень трудно. Дело в том, что эти устройства используются в огромном количестве разнообразной техники и, как следствие могут иметь различное исполнение.

К примеру, карданный вал может быть составлен из нескольких секций, а может быть и односекционный (такое обычно встречается у спорткаров). Во втором случае конструкция элементарна – это просто стальная труба, оба конца которой венчают крестовины карданного вала и наконечники.

Если секций больше одной, то и крестовин также становится больше – они нужны для сопряжения вращающихся под разными углами валов.

Ещё одна важная деталь конструкции — подвесной подшипник карданного вала. Он является опорой для всей конструкции и удерживает её на месте, не мешая вращаться. Подшипник закреплён к кузову машины, и в зависимости от количества секций кардана этих деталей может быть несколько.

В целом же кардан является достаточно надёжным узлом автомобиля. Его создавали с учётом высоких нагрузок и он, как правило, отлично справляется со своей задачей. К недостаткам этого узла относят достаточно большой вес и габариты, помимо этого в заднеприводных и полноприводных авто из-за своего расположения под днищем он «съедает» часть полезного пространства салона.

Способы устранения конкретных неисправностей

При появлении хруста, скрежета или еще хуже вибрации исходящей от карданного вала – в строчном порядке установить автомобиль на смотровую площадку или отдать машину специалистам для осмотра карданной передачи и устранения дефекта, это сэкономит деньги и предотвратит появление более серьезной поломки.

Назначение карданной передачи, принцип работы

Практические методы

Вибрация, вызванная карданными шарнирами или карданным валом, обычно происходит при 40-60 км в час, или при торможении на низких скоростях. Тот «гул кузова», который бьет вам по ушам, возможно, вызван погнувшимся или разбалансированным карданным валом. Глухой лязг, когда включаете передачу на коробке передач или когда «плывете» при скорости 15 км в час, либо результат поврежденных карданных шарниров, либо проблема в дифференциале.

_{Карданные шарниры без смазки будут внутри ржавыми. Не пытайтесь сохранить те, которые проржавели. Замените их.}

Чтобы выяснить, идет ли вибрация от карданной передачи или от двигателя, подсоедините тахометр, если у вас нет его на приборной панели, разгонитесь до скорости, при которой чувствуется неровная работа, и отметьте количество оборотов в минуту. Затем переключитесь на более низкую передачу, потом опять вернитесь к тому же числу оборотов и проверьте, уменьшилась ли вибрация. Нет? Значит, вы обнаружили проблему в двигателе. Если, с другой стороны, вибрация изменилась значительно при начальной скорости двигателя, тогда поломка в карданных шарнирах или карданном вале.

Затем поднимите автомобиль и подставьте подпорки под заднюю ось или рычаги подвески, так чтобы пружины были сжаты в обычной степени, а карданный вал находился под правильным углом. Возьмитесь за конец вала и с силой покачайте его вверх и вниз, затем с силой поверните вперед-назад. Любой люфт, который вы обнаружите, является причиной немедленной замены.

_{Выкрутите гайки на U-образных болтах у задней оси, чтобы разобрать карданный вал.}

Требования, предъявляемые к устройству карданных передач

• возможность передачи крутящего момента под большим углом (до 45°);

• передача крутящего момента не должна сопровождаться большими дополнительными динамическими нагрузками в трансмиссии;

• при любых условиях эксплуатации должен обеспечиваться высокий КПД передачи.

Карданные шарниры можно разделить:

• по кинематике на синхронные (равные угловые скорости) и асинхронные (неравные угловые скорости);• по конструкции на полные, полу карданные — жесткие (угол до 2°) и упругие (угол до 12°).

Конструкция карданной передачи ЗИЛ включает в себя:

• промежуточный полый карданный вал, на одном конце которого приварена вилка, на другом — шлицевая втулка;

• скользящую шлицевую вилку;

• карданный вал, на концах которого приварены вилки карданных шарниров;

• три карданных шарнира неравных угловых скоростей, состоящих из двух вилок и крестовины с четырьмя шипами под игольчатые подшипники крепления с вилками;

• промежуточную опору, состоящую из кронштейна опоры, полушки опоры, скобы крепления подушки, шарикоподшипника с гайкой крепления.

Расположение карданных передач на автомобилях:

а — легковом; б — грузовом; — фуэовых повышенной проходимости;1 — коробка передач; 2, 4 и 9 и 11— карданные 3 и 10 — задние ведущие мосты; 5 — промежуточная опора; 6 — раздаточная коробка; 8 — передний ведущий мост.

Трансмиссия автомобиля с полным приводом состоит их нескольких карданных передач с карданными шарнирами неравных угловых скоростей, также существуют карданные передачи с карданными шарнирами равных угловых скоростей, которые установлены в приводе управляемых ведущих колес.

Общее устройство карданной передачи:

Давайте с вами рассмотрим устройство основных частей карданной передачи.

Карданный шарнир неравных угловых скоростей состоит из двух вилок 1, соединенных крестовиной 3. Одна вилка имеет фланец, а другая приварена к трубе карданного вала или выполнена с шлицевым наконечником 6 для соединения с карданным валом. Шипы крестовины устанавливаются в проушины обеих вилок на игольчатых подшипниках 7. Подшипники размещаются в корпусе 2 и удерживаются в проушине вилки с помощью крышки, которая крепится к вилке двумя болтами, со стопорами. В отдельных случаях подшипники закрепляются в вилках. Чтобы в подшипник не попадала грязь и пыль, в нем имеется сальник. С помощью масленки полость крестовины наполняется смазкой, которая в итоге смазывает подшипники. Шлицевое соединение 6 смазывается с помощью масленки 5.

Максимальный угол между осями валов не должен превышать 20°. Это связано с тем, что работа при больших углах значительно снижает КПД использования карданных передач.

Карданные валы выполняются трубчатыми, из стальных цельнотянутых или сварных труб. К трубам привариваются вилки карданных шарниров, шлицевые втулки или наконечники. После сборки карданного вала с карданными шарнирами проводят динамическую балансировку для уменьшения поперечных нагрузок, которые действую на карданный вал. Чтобы устранить дисбаланс к карданному валу приваривают балансировочные пластины.

Карданный шарнир равных угловых скоростей состоит из двух вилок, пяти шариков, штифта, стопорной шпильки. Ведущая вилка изготавливается цельно с полуосью 6, а ведомая вилка цельно с приводным валом 23 колеса. В каждой вилке 3 и 4 имеются четыре канавки, в которых устанавливаются четыре ведущих шарика 7, через которые передается вращение от одной вилки к другой. При любом угле между валами боковые шарики в канавках вилок находятся в плоскости, делящей этот угол пополам, благодаря чему вращение от ведущего вала к ведомому передается равномерно. Центральный (пятый) шарик 2 помещается между торцами вилок и обеспечивает их центрирование. Для возможности установки ведущих шариков в канавки вилок центральный шарик имеет лыску с отверстием, которым он при сборке карданного шарнира устанавливается против вставляемого бокового шарика. После сборки карданного шарнира центральный шарик фиксируется в определенном положении штифтом 6, закрепляемым стопорной шпилькой 5 в отверстии ведомой вилки.

Устройство карданных шарниров равных угловых скоростей: а — шариковый; б — кулачковый; 1 — ведущие (боковые) шарики; 2 — центральный шарик; 3, 4, 7, 11 — вилки; 5 — шпилька; 6 — штифт; 8, 10 — кулачки; 9 — диск.

Карданные валы и вилки изготавливаются из углеродистой, а крестовины — из хромистой и хромоникелевой сталей. Для смазывания карданных передач применяется трансмиссионное масло — нигрол.

Разгибание проушин вилки, обрыв шейки шипа крестовины.

Причины возникновения неисправности:

Увеличенный износ шеек (шипа) крестовины карданного вала.

Причины возникновения неисправности:

Чрезмерный износ профильных труб или шлицевых соединений.

Причины возникновения неисправности:

Техника безопасности установки карданных валов и их технического обслуживания.

Перед началом эксплуатации, необходимо изучить инструкцию по установке и эксплуатации карданного вала, а так же руководство по эксплуатации трактора и сельскохозяйственной машины.

Кардан ВалТехно, осуществляет поставки карданных валов, универсальных крестовин, широкоугольных крестовин, профильных труб, шлицевых соединений для сельскохозяйственных машин. Ежемесячные поставки запчастей из Европы.

Распространенные неисправности кардана

Ремонт карданной передачи чащ всего требуется при нарушении сроков ТО или проведении некачественно обязательных работ. Поломки могут возникать и при сильных механических воздействиях на кардан, отмечающихся при небрежной эксплуатации авто. Устройство карданной передачи не отличается сложностью, и к основным проблемам, которые могут возникать относятся следующие:

Стоит отметить, что эксплуатировать транспортное средство, кардан которого неисправен, не только недопустимо правилами, но и просто опасно. Далеко не все автолюбители знают, что кардан нуждается в балансировке. Его вращение происходит всегда с большой скоростью, а отсутствие балансировки незамедлительно приводит к возникновению выраженной вибрации, которая способствует ослаблению крепления и быстрому износу основных его узлов. Балансировка кардана в любом случае обязательна после работ по его ремонту, при котором он демонтировался. Лучше всего проводить эту процедуру на специальном стенде, в условиях специализированной мастерской.

Наиболее уязвимым местом карданной передачи можно считать шарниры, которые могут быстро изнашиваться вне зависимости от привода машины, особенно при эксплуатации в достаточно экстремальных условиях: пересеченная местность, тяжелое бездорожье, гонки

Плавное управление авто особенно важно для авто с передним приводом. Постоянного контроля требуют и пыльники, или защитные чехлы, надежно предохраняющие внутренние механизмы от грязи и воздействия агрессивных веществ окружающей среды

Если при осмотре на них обнаруживаются трещины или разрывы, они подлежат незамедлительной замене. В противном случае в скором времени не избежать дорогостоящего ремонта. Не станет новостью и тот факт, что разборка и сборка карданной передачи должна проводится опытным человеком.

В том случае, если при движении авто обнаруживаются посторонние шумы, опытный водитель может использовать их для диагностики кардана. Так, признаком скорого выхода из строя карданной передачи в связи с износом говорят щелчки, раздаваемые при начале движения авто, а также при поворотах ведущих колес, в особенности на предельные углы. При возникновении сильной вибрации на сбалансированном кардане следует проверить подшипник, расположенный на опоре самого карданного вала – это актуально для ТС с задним приводом. О принципе работы карданной передачи можно посмотреть на видео:

Снять и заменить

Вероятнее всего, вам придется поднять автомобиль от земли (если только вы не водите полноприводный внедорожник с огромными колесами). Лучше всего подойдет эстакада, но сойдет и напольный домкрат и пара подъемных опор. Чтобы заменить карданный шарнир, отверните гайки U-образных болтов, которые крепят стаканы шарнира к вилке задней оси. Отметьте детали, так чтобы вы могли позже установить их точно на место. Используя большую отвертку, поднимайте вал вперед до тех пор, пока шарнир не освободится из вилки, затем опустите его и извлеките из корпуса носка вала трансмиссии.

Хотя гидравлический пресс идеален для того, чтобы выжать стаканы из ушек вилки, вы вполне можете справиться с этим с помощью крепких верстачных тисков. Либо вы можете выжать стаканы из ушек с помощью зубила и тяжелого молотка. Если это оригинальные детали, то они, скорее всего, скреплены закачанной полиамидной смолой, которая просто разрушится в процессе. Другая возможность – проверить наличие С-образных зажимов в канавках во внутренней и внешней сторонах ушек. Те, которые с внутренней стороны, легко вынимаются с помощью отвертки и молотка, но для внешних колец могут потребоваться клещи для снятия пружинных колец.

_{Новый карданный шарнир имеет масленку, даже если ее не было в оригинальном шарнире. Заполните шарнир смазкой, пока она не будет стекать из уплотнений.}

Если вы используете тиски или зубило с молотком, поместите головку большего диаметра, чем внешний диаметр стакана, с одной стороны ушка, чтобы стакан выпал в нее. Затем, с помощью тисков, поместите меньшую головку на другой стакан, чтобы протолкнуть его через отверстие в ушке. Теперь поверните винт тисков настолько, чтобы продавить стаканы через вилку. Если вы пользуетесь зубилом и молотком, поместите большую головку под одним ушком и ударяйте большим зубилом по противоположному стакану. Для этого вам может понадобиться помощник.

Когда пришло время установки нового шарнира, сначала убедитесь, что на заводе его наполнили смазкой. Стаканы должны быть заполнены приблизительно до половины длины иголки соответствующей смазкой (обычно SAE 140). Вставляя стаканы на место, вы должны быть осторожны, чтобы не сдвинуть с места игольчатые подшипники и не сжать их под углом.

Дрожит вал

Если вы уверены, что карданный вал разбалансирован, сначала убедитесь, что проблема не в отказавшем карданном шарнире, сильно изношенной скользящей вилке или носке вала трансмиссии, дисбалансе колес или чрезмерном биении самого вала (обычно оно не должно превышать 0,1 см при измерении индикатором с круговой шкалой).

Затем тщательно осмотрите вал. Убедитесь, что он чистый – на высокой передаче он вращается на одной скорости с двигателем, поэтому комка антикоррозийной обработки будет достаточно, чтобы машина начала вибрировать. Затем поищите подтверждение слетевшего противовеса. Также проверьте, не погнулся ли вал.

_{Хомуты – подходящее приспособление для устранения потерянного балансира. Разведите головки, чтобы отрегулировать вес.}

Если вы все еще не нашли, в чем проблема, отсоедините вал от задней части, поверните его на 180°, прикрутите его обратно и проведите дорожную проверку. Если вибрация все равно есть, вы можете прибегнуть к старому трюку с хомутами:

Как вы, возможно, знаете, основная функция карданного шарнира – дать возможность двум валам работать под углом друг к другу. Но вы можете не осознавать, что пока ведущая вилка поворачивается с постоянной скоростью, ведомая вилка ускоряется и замедляется, дважды за каждый оборот. Под углом 4° разница в скорости составляет ничтожные 0,5%. Однако под углом 10° разница уже 3%, а при 30° при скорости вилки 1000 оборотов в минуту парная ей движется от 866 до 1155 оборотов в минуту каждую четверть оборота. Вы можете представить, какое возрастание вибрации может вызвать такая установка.

К счастью, это положение устраняется использованием двух шарниров с ведущими вилками, которые вращаются под углом 90° друг к другу. Пока угол каждого шарнира приблизительно одинаков, ускорение и снижение скорости одного поглощается ускорением и замедлением другого, таким образом, совершается передача энергии.

Опубликовано:
14 августа 2014

ТО так ли оно важно для работы карданной передачи

Своевременное и качественное техническое обслуживание карданной передачи позволит долгое время не узнать о всех «прелестях» самостоятельного ремонта, который может застать в самый неподходящий момент. Стоит отметить, что техническое обслуживание не отличается сложностью, но требует внимания и определенного времени. Основные мероприятия, которые требуются от автовладельца – это проверка степени затяжки крепежных элементов и смазке шлицевого соединения, для чего удобно использовать пресс-масленку. Смазка подшипников на крестовине, как правило, не требуется, хотя некоторые водители не обходятся и без такой процедуры.

Чтобы работа карданной передачи была стабильной и надежной, важно периодически контролировать все болты. Они должны быть затянуты с определенным усилием – от 80 до 205,9 Н.м

Если возникает необходимость замены болтов, установленных на заводе, выбирать новые следует очень внимательно – они обязательно должны быть термически обработаны, в противном случае выдержать большую нагрузку им окажется не под силу. Немало внимания требуется уделять проверке зазоров в шлицевых соединениях – в норме они ощущаться не должны. Съем и разборка кардана при проведении ТО нежелательно, такие работы проводятся только при необходимости ремонта и замены поврежденных деталей.

Карданные шарниры равных угловых скоростей базовых автомобилей

Карданные шарниры равных угловых скоростей обычно применяют в
приводах ведущих управляемых колес автомобиля. В зависимости от
конструкции их делят на шариковые (с делительными канавками и с
делительным рычажком), кулачковые (с диском и без диска) и сдвоенные
с крестовиной.

Шариковый шарнир с делительными канавками (рис. 5.4, а) имеет два
кулака 2 и 4, изготовленные заодно с валами 1 и 5. В кулаках
выполнено по четыре канавки, в каждую из которых заложены шарики 3.
Для центрирования вилок в одной из них устанавливается на штифте 8
центрирующий шарик 6 с лыской, которая нужна для прохода рабочих
шариков 3 при сборке. Штифт 8 фиксируют в свою очередь штифтом 7.

Рис. 5.4. Шариковые карданные шарниры:

а с делительными канавками; б с делительным рычажком

Сборка шарнира – селективная. Для этого подбираются шарики
одинакового диаметра в пределах жесткого допуска.

В шариковом карданном шарнире с делительным рычажком

(рис. 5.4, б) связь между ведущей звездочкой 11 и сферической чашкой
9, выполненной как одно целое с валом 15, осуществляется шестью
шариками 12, заключен-

ными в сепаратор 10. При повороте вала 15 относительно вала ведущей
звездочки делительный рычажок 14 через направляющую чашку 13
поворачивает сепаратор, и шарики устанавливаются в биссекторной
плоскости, т.е. плоскости, делящей угол между осями вала 15 и вала
ведущей звездочки 11 пополам. Крутящий момент в этом шарнире
передается через все шарики. Поэтому нагрузка меньше, чем в шарнире
с делительными канавками, и они могут передавать больший крутящий
момент.

На рис. 5.5 показан привод колес управляемого ведущего моста
автомобиля с кулачковым карданным шарниром равных угловых скоростей
с диском. В вилках 4 и 7 валов 1 и 6 выполнены цилиндрические пазы,
оси образующих которых перпендикулярны к валам. В пазах вилок
установлены кулаки 5 и 8, шарнирно соединенные между собой диском 9,
входящим в их вырезы. При передаче вращения, когда валы 1 и 6
расположены под углом, каждый из кулаков поворачивается одновременно
относительно вилки и диска. Оси пазов вилок лежат в одной плоскости
с осями валов и расположены на одинаковых расстояниях от точки их
пересечения. Поэтому точка пересечения осей пазов при любом
положении вилок находится в биссекторной плоскости.

Рис. 5.5. Кулачковые карданные шарниры:

а с диском в приводе управляемого ведущего моста автомобиля; б
детали кулачкового карданного шарнира с диском; в без диска; 1
ведущий вал; 2 поворотная цапфа; 3 уплотнительные манжеты; 4, 7 —

вилки; 5,8кулаки; 6 внутренняя полуось; 9

диск; 10 обод колеса; 11 камера шины; 12,17 вилки; 13, 16 кулаки; 14
шип; 15 паз

Кулачковый шарнир без диска (рис.5.5, в) состоит из вилок 12 и 17, в
которых установлены два кулака 13 и 16, соединенные между собой с
помощью шипа 14 и паза 15.

через которые передаются нагрузки, кулачковые шарниры имеют
сравнительно небольшие размеры. Основной их недостаток – более
низкий КПД, чем у шариковых

шарниров. Они больше нагреваются, создают шум при работе, быстро
изнашиваются и требуют обильного смазывания.

Сдвоенные карданные шарниры (рис. 5.6) представляют собой карданную
передачу с двумя шарнирами неравных угловых скоростей, у которой
длина карданного вала равна нулю, вилки расположены в одной
плоскости и центрирующим устройством обеспечивается равенство углов
наклона валов. Устройство состоит из сферической обоймы 6,
вставленной в уширение вала 1, сферического сухаря 7, установленного
на конце вала 4, и резинового защитного чехла 5. Валы 1 и 4 имеют
проушины. Втулки 2 соединяют валы с составными крестовинами 3.
Крестовины установлены в корпусе шарнира 8.

Рис. 5.6. Сдвоенный карданный шарнир

Части кардана

Работоспособность устройства обеспечивается шарнирами, в основе которых лежат крестовины. Крестовины обеспечивают способность вращения для 2-х сопряженных валов, углы которых изменяются относительно друг друга. Самый большой КПД наступает в момент достижения углом вращения отметок 0°-20°. Если же угол больше, крестовина подвергается сильным перегрузкам. А так же вал теряет баланс, и ощущаются колебания.

Очередной немаловажной составляющей является раздвижное шлицевое соединение карданного вала. Принцип его работы таков

Коробка передач, соединенная к одному краю вала, туго закреплена во внутренней области кузова авто, а редуктор моста, соединенный с другой стороны вала, связан с подвеской. Во время пересечении неровности промежуток меж трансмиссией и редуктором моста удлиняется. Вследствие чего валу необходимо растянуться (в том числе и передний кардан, и задний кардан). А шлицевое соединение с сальником в виде уплотнителя гарантирует безопасное растягивание устройства.

Так же в системе имеется подвесной подшипник карданного вала. На него приходится обязанность вспомогательной опоры для 1-й из составляющих вала (например, задний кардан). Кронштейн подшипника, уплотненный сальником и смазанный смазкой, прикрепляется к кузову и удерживает деталь (к примеру, задний кардан), не давая ей вращаться. Число подшипников равно числу элементов, составляющих вал.

Если конструкция состоит из 2-х половин, то передняя – это промежуточный кардан, а вторая – задний кардан. А если состоит из 3-х, то первая – это передний кардан, серединная – промежуточный кардан, и конечная – задний кардан. Эти элементы соединены с помощью промежуточной опоры и ею же фиксируются к кузову авто.

В процессе работы длина вала может меняться. Для этого на нем устанавливается шлицевое соединение с уплотняющим сальником и специальной смазкой.

Карданный шарнир

Вилки карданного шарнира с изношенными шлицами, а также изношенные подшипники и сальники заменяют. Прогиб карданного вала определяют в центрах с помощью индикатора. Если величина прогиба в средней части вала превышает 0 5 мм, вал подвергают правке в холодном состоянии под прессом. Валы, имеющие скручивание, износ и смятие шлицев, заменяют новыми.

Разрушение карданных шарниров происходит в результате бринеллирования и выкрашивания ( питтинга) шипов крестовины; бринеллирования и выкрашивания рабочих поверхностей стаканов / игольчатых подшипников ( чаще всего у подрезов); износа рабочих поверхностей шипов и стаканов игольчатых подшипников при попадании в соединение грязи и утечки смазки из-за недостаточной герметичности узла, обеспечиваемой уплотнением игольчатых подшипников.

Долговечность карданного шарнира в значительной степени зависит также от соосности отверстий вилки карданного шарнира. При использовании процесса хонингования отверстий вместо растачивания отклонения от соосности снижаются более чем в 2 раза.

Работоспособность карданного шарнира зависит от работоспособности всех четырех подшипников.

Сборку карданных шарниров ведут в последовательности, обратной разборке, с учетом особенностей конструкции автомобиля.

Конструкция современных карданных шарниров должна свести к минимуму появление плавающего дисбаланса карданного вала вследствие самопроизвольного устранения осевых зазоров в карданных шарнирах под действием центробежной силы. В связи с этим для уменьшения вибрации карданных валов предъявляются определенные требования к осевым зазорам в шарнирах и к точности фиксации центра крестовины относительно продольной оси карданного вала.

Следовательно, двойной карданный шарнир при кинематических парах, показанных на рис. 1.17, имеет одну подвижность и одну избыточную связь, создающую натяг вдоль оси вала. Для ее устранения необходимо на валу поставить подвижное щлицевое соединение.

Для смазки карданных шарниров применяют трансмиссионное масло ( нигрол), а для смазки шлицевых соединений — консистентные смазки.

Смазка подшипников карданного шарнира производится смазкой № 158 ( см. карту смазки) до выдавливания ее из-под кромок торцевых уплотнений всех четырех подшипников шарнира.

Для разборки карданных шарниров нужно расшплинтовать стопорные пластины и отвернуть болты крышек игольчатых подшипников. Затем, поставив деревянную или медную выколотку в торец одного из подшипников, легкими ударами молотка выпрессовать оба подшипника: один наружу, другой внутрь вилки ( фиг. Наружный подшипник следует снять с цапфы, а внутренний снова вставить в гнездо и, ударяя через выколотку по торцу цапфы крестовины, выпрессовать наружу. Крестовина после этого легко вынимается из вилки, если ее перекосить на величину зазоров между цапфами и гнездами подшипников ( фиг.

Для смазки карданных шарниров придается дополнительный наконечник 2, который надевается на основной наконечник шприца.

Скользящие вилки карданных шарниров с изношенными шлицами обычно заменяют новыми. Вилка с изношенными шлицами по наружному диаметру и по толщине может быть восстановлена наплавкой, применяя постоянный ток обратной полярности. После наплавки осуществляют нормализацию при температуре нагрева 860 С, механическую обработку ( проточку и нарезание шлиц), закалку, отпуск и шлифование по наружному диаметру. Скользящие вилки должны свободно, без заедания, перемещаться вдоль шлицевой части карданного вала. При этом не должно быть ощутимого радиального люфта.

Устройство автомобилей

Карданные передачи с шарнирами
неравных угловых скоростей

Наибольшее применение имеет жесткий карданный шарнир (рис. 1, а), который состоит из двух вилок 1 и 7, крестовины 6 и подшипников 4.

Недостатком такого шарнира является неравномерность вращения ведомой вилки относительно ведущей, которая проявляется в том, что ведомая вилка за один оборот дважды замедляет скорость вращения и дважды ее ускоряет. Именно по этой причине такие шарниры и называют шарнирами неравных угловых скоростей. Неравномерность вращения проявляется тем сильнее, чем на больший угол отклонены ведомый и ведущий валы.
Этот недостаток жестких шарниров при высоких частотах вращения валов вызывает динамические нагрузки на механизмы трансмиссии и может привести к поломкам агрегатов и их элементов.
Для устранения этоо недостатка жестких карданных шарниров, они в карданных передачах применяются попарно таким образом, чтобы неравномерность вращения одного шарнира компенсировалась неравномерностью вращения другого шарнира.

Тем не менее, карданные передачи с шарнирами неравных угловых скоростей применяются лишь в трансмиссиях с относительно невысокой частотой вращения и небольшими углами отклонения валов, например, в заднеприводных легковых автомобилях, в грузовых автомобилях и автобусах, в полноприводных автомобилях.

Равномерное вращение вала при применении двойной карданной передачи (с двумя шарнирами) может быть достигнуто при выполнении следующих условий:

Эти требования следует учитывать при сборке карданной передачи после демонтажа, разборки и ремонта.

Конструкция карданных передач с шарнирами неравных угловых скоростей на различных марках автомобилей практически одинакова, отличаясь лишь размерами.

На рисунке 2 приведены карданные передачи грузовых автомобилей марок «ЗиЛ», «ГАЗ» и легкового автомобиля марки «ВАЗ». Устройство карданной передачи рассмотрим на примере автомобиля марки «ЗиЛ».

Карданный вал автомобиля «ЗиЛ» (рис. 2, а) выполнен из стальной трубы (вал 8), к которой с одной стороны приварена вилка 9 шарнира, а с другой – шлицевая втулка. Шлицевая втулка своими внутренними шлицами соединяется со скользящей вилкой 14 шарнира. Шлицевое соединение втулки скользящей вилки герметизировано. Смазочный материал во внутренней втулке удерживается от вытекания заглушкой, завальцованной внутри втулки. Наружное уплотнение состоит из резинового и войлочного колец с разрезными шайбами. Оба кольца поджимаются накидной гайкой, навернутой на конец шлицевой втулки.

Каждый карданный шарнир состоит из вилки с фланцем 1 и втулок 9, 14, находящихся на валу, крестовины 5, игольчатых подшипников с уплотнительными манжетами 11 и крышек подшипников 2.

Крестовина своими шипами устанавливается в проушинах вилок на игольчатых подшипниках. Иглы подшипников собраны в корпусах 4 без внутренних обойм. Смазочный материал в подшипники закладывается на заводе-изготовителе при сборке шарниров, и в процессе эксплуатации чаще всего не добавляется.
Замена смазки в подшипниках обычно производится при полной разборке карданной передачи во время ремонта. Однако на некоторых карданных передачах предусмотрены пресс-масленки для периодической смазки подшипников шарниров.
Внутренняя полость подшипников герметизируется комбинированным устройством, состоящим из резиновой самоподжимной уплотнительной манжеты 11 и двухкромочной торцевой уплотнительной манжеты.

Резиновая самоподжимная уплотнительная манжета смонтирована в стакане подшипника, а торцевая уплотнительная манжета напрессована на шипы крестовины. Игольчатые подшипники удерживаются от выпадения из отверстий вилок крышками 2, прикрепленными болтами к проушинам этих вилок.
В крышке каждого подшипника выдавлен выступ, а на торце стакана подшипника выполнен паз. При сборке подшипников паз и выступ совмещаются, благодаря чему подшипники не проворачиваются в проушинах вилок и не изнашивают их поверхность. Крышки прикручиваются к проушинам болтами и стопорятся пластиной 3.

Карданные валы в сборе с карданными шарнирами на заводе изготовителе подвергаются динамической балансировке. Балансировка достигается приваркой балансирующих пластин 12 на обоих концах трубы или установкой их под крышки подшипников.

Особенностью карданной передачи ГАЗ-66-11 (рис. 2, б) является применение защитных металлических колпаков 16 и 17 на карданном шарнире, расположенном возле раздаточной коробки. В крестовинах карданных шарниров сохранена пресс-масленка, через которую производится смазывание подшипников в процессе эксплуатации.
Для правильной сборки карданной передачи после ремонта с целью обеспечения ее равномерного вращения и предотвращения нарушения заводской балансировки, на валу 8 и в подвижной вилке 14 наносят риски или стрелки.

На легковом заднеприводном автомобиле ВАЗ-2107 карданная передача состоит из двух валов. Промежуточный карданный вал (рис. 2, в) передним концом соединяется с вторичным валом коробки передач через упругий карданный шарнир (муфту Гуибо) 19. Она выполнена из шести резиновых элементов, которые привулканизированы к металлическим вкладышам. Во вкладышах имеются отверстия, через которые проходят болты 23 крепления муфты к фланцам вторичного вала коробки передач и карданного вала. Задним концом промежуточный карданный вал упирается в промежуточную опору. Для поглощения вибрации карданной передачи подшипник 21 промежуточной опоры расположен в упругой резиновой подушке 20, которая привулканизирована к кронштейну крепления.

Аналогичную по устройству промежуточную опору с упругим элементом имеет карданная передача неполноприводного автомобиля марки «ЗиЛ» (рис. 2, а). На некоторых автомобилях могут применяться промежуточные опоры с жестко установленными в корпусе подшипниками (рис. 3, б). В этом случае сам корпус опоры может качаться на цапфах.

Основные неисправности карданных передач с шарнирами неравных угловых скоростей:

Причинами неисправностей чаще всего является неправильная сборка шарниров после ремонта, отсутствие смазки в шлицевой части и подшипниках, неправильная эксплуатация (резкое включение передач и переменные тяговые усилия в трансмиссии, небрежная езда, приводящая к ударам карданной передачи, приводящая к изгибу и т. д.).

Качественно отремонтировать погнутый карданный вал в условиях малого или среднего предприятия автосервиса сложно, так как без специального оборудования балансировку выполнить не представляется возможным. Деформированный вал карданной передачи является источником сильной вибрации (особенно, при большой частоте вращения), что приводит к преждевременному выходу из строя узлов и деталей, а также дискомфорту при езде, поэтому гнутый кардан обычно заменяют исправным.

Шарниры. Виды и применение. Принцип работы и особенности

Шарниры – подвижные соединения двух или более деталей, обеспечивающие выполнение ими вращательного движения относительно друг к другу. Являются узлом различных механизмов и простых конструкций, к примеру, дверных петель, карданной передачи автомобиля и т.д. Соединение, состоящее из последовательно скрепленных нескольких шарниров, называется кинематической цепью.

Что такое шарнир

Шарниры являются неотъемлемой конструктивной частью механизмов, предусматривающих возможность вращения одной детали относительно оси или точки второй. Это движение возможно в одном или нескольких направлениях, что зависит от типа крепления. Механика такого соединения используется не только при производстве сложных механизмов. Она заложена в устройстве скелета любого высшего существа. Суставы локтя, кисти, колена работают по принципу шарнира. Скорей всего, именно анатомия послужила источником идей для разработки более сложных механизмов шарниров. Последние используются сейчас в разных направлениях, таких как автомобилестроение, производство промышленного оборудования, дверных петель и т.д.

Наличие шарнира в конструкции позволяет элементам соединенной пары перемещаться без изгибов, деформации или других конструктивных изменений. При этом сложность такого механизма напрямую влияет на ряд важных параметров:

Уход за шарнирами

Шарнирный узел поддается сильному механическому трению. Для снижения износа соединенной пары требуется обеспечение ее смазки. В зависимости от сложности системы она подается вручную или автоматически. В упрощенных шарнирах, типа дверных петель, используется жидкое масло, которое достаточно нанести раз в несколько лет. Оно заполняет зазор между трущимися деталями и не стекает за счет гигроскопичности. У более сложных шарниров для снижения трения предусматриваются подшипники, покрываемые густыми смазками. Смазка наносится на их обойму с шариками или роликами. Устройства с этим типом обслуживания более тихие, долговечные, и меньше подвержены трению. Высокооборотистые машины предусматривают принудительную автоматическую подачу масла для смазки. Их трущиеся детали могут находиться в масляной ванне или подача масла выполняется путем принудительного нагнетания с обмыванием контактной пары.

Для обеспечения тихой стабильной работы шарнирного механизма требуется выполнение его периодического обслуживания согласно техническим рекомендациям. Это сопровождается помимо добавления или замены смазочных материалов, также установкой новых защитных кожухов и пыльников, если они предусмотрены конструктивно. Данные составляющие препятствуют попаданию между трущейся парой пыли, грязи или прочих абразивных частиц. Они предотвращают насыщению смазки стирающим абразивом, ускоряющим износ. Защитные элементы изготавливаются из резины, поэтому подвержены эффекту старения, особенно при контакте с солнечным светом и смазочными материалами. Как следствие они склонны к растрескиванию. В связи с этим периодически выполняется их замена.

Какие шарниры бывают

Современные механизмы состоят из разных типов шарниров. Наиболее распространенными среди них являются следующие конструкции:

Цилиндрическая

Это очень простой тип шарнира. В нем предусматривается вращение двух элементов вокруг общей оси. Примером такой конструкции выступают дверные петли. Данный механизм представляет собой 2 полых цилиндра, в которых внутри находится общий штырь, выступающий осью вращения.

Они оборачиваются вокруг него. Это очень простая конструкция, для изготовления которой достаточно применения только токарного станка. Прочие шарниры требуют сложного литья и большего количества металла, вследствие чего более дорогие.

Шаровая

Это также достаточно простая конструкция. Она представляет собой палец, заканчивающийся шаром. Тот помещается внутрь полости корпуса, имеющей сферическую форму. Палец с шаром в корпусе сохраняет возможность двигаться вокруг своей оси, а также менять угол уклона. То есть, механизм рассчитан на движение вокруг одной точки, а не оси, как в случае с цилиндрической конструкцией. Это очень распространенная шарнирная схема, применяемая в различных механизмах автомобиля, к примеру, элементах рулевого управления. Особенность шаровой опоры в том, что на нее можно прикладывать большое давление. Шар при этом за счет своей массивности отличается достаточно большой стойкостью к износу, интенсивность которого зависит от способа подачи смазки и ее характеристик.

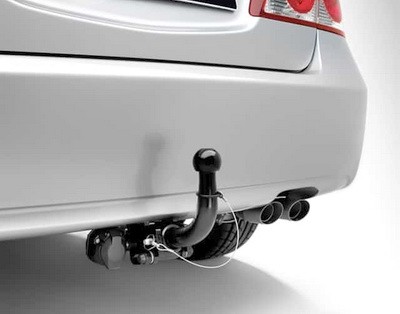

Аналогичным образом работает фаркоп для подсоединения автоприцепа. В этом случае он сам выполняет функцию шаровой опоры, а ответная часть прицепа работает как корпус. Это крепление позволяет выполнять повороты при движении. При этом шаровый фаркоп компенсирует и отклонения по вертикальному углу.

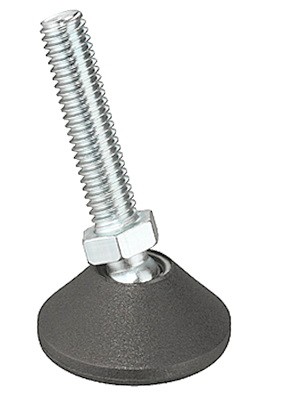

Опора винт для мебели также работает по принципу шарового шарнира. За счет этого она может подстраиваться под любую плоскость пола, действуя в качестве автоматически регулируемой ножки. Использование устройства этого типа гарантирует максимальную устойчивость мебели, и правильное распределение от нее давления на пол. Подобную конструкцию можно увидеть и на прижиме многих винтовых струбцин, специализированных домкратов.

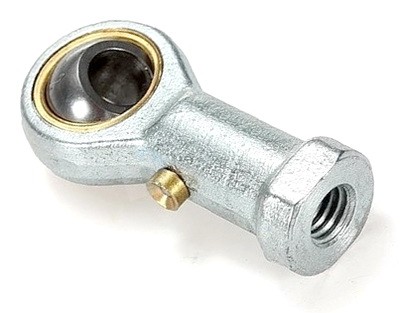

Шарнирная головка

Это достаточно распространенные шарниры, используемые в различных узлах автомобилей, а также сельскохозяйственной технике, в частности для выполнения крепления подвесного оборудования. Она представляет собой полый корпус со сквозным отверстием, внутрь которого вставляется просверленный шар. Крепление шарнира с другими механизмами выполняется за счет установки пальца в шар. Тот позволяет компенсировать изменение угла за счет вращения последнего в любом направлении.

Этот узел подвергается трению с прикладыванием большого давления, так как устанавливается на силовые тяги. В связи с этим он имеет более сложную систему смазки, чем прочие шарниры. Устройство оснащается пресс-масленкой, позволяющей заливать масло прямо между корпусом и шаром. За счет этого уровень трения и шум при поворотах головки снижаются.

Карданный

Это шарнир, состоящий из крестовины, стороны которой соединены с парой вилок. Каждая из них имеет продолжение в виде валов – ведущего и ведомого. Такую конструкцию можно встретить в автомобилях на карданном валу, передающем крутящий момент от коробки передач на задний мост.

Карданный шарнир позволяет передать крутящий момент с соединенным валом под углом. Он применяется там, где прямое соединение валом невозможно. Это несложный механизм, но все же имеющий свои недостатки. Чем больше угол создаваемый между валами, тем неравномернее вращение ведомого вала. Это вызвано применением крестовины. Даже если ведущий будет оборачиваться плавно с одной скоростью, то ведомый будет его опережать, а затем отставать в разные промежутки времени. Такая неравномерность вызывает ускоренный износ последующих механизмов, так как те по сути начинают работать рывками.

Технический недостаток обычного карданного шарнира устраняется использованием двух крестовин. В таком случае вторая компенсирует ускорение первой, затем первая перекроет отклонение скорости второй. Таким образом, непосредственно на последующие механизмы передаются плавные обороты.

ШРУС

Это также очень распространенный вид шарниров, применяемый в тех случаях, когда необходима передача крутящего момента на подвижный механизм, к примеру, ведущие передние колеса автомобиля. ШРУС – это аббревиатура, расшифровываемая как «шарниры равных угловых скоростей». Устройства этого типа имеют несколько популярных конструкций, среди которых самыми распространенными являются шариковый и трипод.

Шариковый шарнир представляет собой корпус в виде кольца, внутри которого размещается обойма. Между ними закладываются стальные шарики, аналогичные что и в подшипниках, удерживаемые сепаратором. Корпус ШРУС соединяется с одним валом, второй стыкуется со вторым посредством штифтов. При изменении угла относительно друг друга, внутри узла происходит перекатывание шариков, и перенастройка крепления.

Трипод состоит из трех роликов, размещенных в массивной стальной чаше корпусе. К последнему присоединен один вал, а к самому шарниру с опорными роликами по бокам второй. За счет этого при вращении ведущего вала оборачивается и ведомый. При этом в случае изменения угла между ними произойдет смещение благодаря роликам, выступающими тремя точками опоры. Это позволит передавать крутящий момент при любом положении скрепляемых механизмов относительно друг к другу.

Устройство автомобилей

Синхронные карданные передачи

Карданные передачи с шарнирами
равных угловых скоростей

Передние ведущие колеса полноприводных и переднеприводных автомобилей являются одновременно и управляемыми, т. е. должны поворачиваться, что требует применения между колесом и полуосью шарнирного соединения.
Карданные шарниры неравных угловых скоростей передают вращение циклически и приемлемо работают лишь при небольших значениях углов между валами, поэтому не могут удовлетворять требованиям равномерности передаваемого вращательного движения. В приводе ведущих управляемых колес крутящий момент должен передаваться с равномерной скоростью к колесам, поворачивающимся относительно продольной оси автомобиля на угол 40…45˚.
Выполнение таких условий могут обеспечить карданные передачи с шарнирами равных угловых скоростей (ШРУС). Иногда их называют синхронными карданными передачами.

В переднеприводном автомобиле обычно используются два внутренних шарнира равных угловых скоростей, кинематически связанные с коробкой передач, и два внешних шарнира, которые крепятся к колесам. В обиходе такие шарниры обычно называют «гранатами».

До середины прошлого века в конструкциях автомобилей часто встречались спаренные карданные шарниры неравных угловых скоростей. Такая конструкция получила название сдвоенного карданного шарнира. Сдвоенный шарнир отличался громозкостью и усиленным износом игольчатых подшипников, поскольку при прямолинейном движении автомобиля иглы подшипников не проворачивались и линии их контакта с обоймой и крестовиной подвергались воздействию значительных контактных напряжений, что приводило к износу и даже сплющиванию игл.
В настоящее время такие подшипники в конструкциях автомобилей встречаются редко.

Равенство угловых скоростей ведущего и ведомого валов будет соблюдено только в том случае, если точки контакта в шарнире, через которые пересекаются окружные силы, будут находиться в биссекторной плоскости, делящей угол между валами пополам. Конструкции всех карданных шарниров равных угловых скоростей основаны на этом принципе.

Шариковые шарниры равных угловых скоростей

Разборный шарнир (рис. 1) устроен следующим образом. Валы 1 выполнены заодно с кулаками 2 и 5, в которых вырезаны четыре канавки 3. В собранном виде кулаки располагаются в перпендикулярных плоскостях, а между ними в канавки 3 устанавливаются четыре шарика 7.
Для центрирования кулаков в отверстие, выполненное в одном из них, устанавливается штифт 6 с центрирующим шариком 4. От осевого перемещения штифт фиксируется другим штифтом 6, расположенным радиально.
Средние линии канавок 3 нарезаны так, что шарики 7, передающие усилия, располагаются в биссекторной (биссекториальной) плоскости между валами. В передаче усилия участвуют только два шарика, что создает высокие контактные напряжения и сокращает срок службы шарнира. Два других шарика передают крутящий момент при движении автомобиля задним ходом.

В других конструкциях контактные напряжения уменьшаются путем увеличения числа шариков, одновременно участвующих в работе, что неизбежно приводит к усложнению шарниров.

Детали шарикового шарнира «Рцеппа» (рис. 1, б) располагаются в чашке 8, которая во внутренней части имеет шесть сферических канавок для установки шести шариков 7. Такие же канавки имеет и сферический кулак 10, в шлицевое отверстие которого входит ведущий вал карданной передачи. Шарики в одной биссекторной плоскости устанавливаются делительным устройством, состоящим из сепаратора 9, направляющей чашки 11 и делительного рычажка 12.
Рычажок имеет три сферические поверхности: концевые входят в гнезда ведущего и ведомого валов, а средняя – в отверстие направляющей чашки 11. Рычажок к ведущему валу прижимается пружиной 13. Длины плеч рычажка таковы, что при передаче момента под углом он поворачивает направляющую чашку 11 и сепаратор 9 так, что все шесть шариков 7 устанавливаются в биссекторной плоскости и все они воспринимают и передают усилия. Это позволяет уменьшить габаритные размеры шарнира и увеличить срок его службы.

Шарнир типа «Рцеппа» технологически сложен, однако он компактнее шарнира с делительными канавками, и может работать при углах между валами до 40°. Поскольку усилие в этом шарнире передается всеми шестью шариками, он обеспечивает передачу большого крутящего момента при малых размерах. Долговечность шарнира «Рцеппа» достигает 100–200 тыс. км.

Еще один шариковый карданный шарнир типа «Бирфильд» представлен на рисунке 1, в. Он состоит из чашки 8, сферического кулака 10 и шести шариков 7, размещенных в сепараторе 9. Сферический кулак 10 надевается на шлицованную часть ведущего вала 16 и стопорится кольцом 14. От попадания грязи во внутреннюю полость шарнир защищен защитным резиновым чехлом 15.
Все сферические поверхности деталей шарнира выполнены по разным радиусам, а канавки имеют переменную глубину. Благодаря этому при наклоне одного из валов шарики выталкиваются из среднего положения и устанавливаются в биссекторной плоскости, что обеспечивает синхронное вращение валов.

При использовании шарнира типа «Бирфильд» на внутреннем конце карданной передачи необходимо устанавливать шарнир равных угловых скоростей, способный компенсировать изменение длины карданного вала при деформации упругого элемента подвески.

Такие функции совмещает в себе универсальный шестишариковый карданный шарнир типа «ГКН» (GKN).
Осевое перемещение в шарнирах типа GKN обеспечивается перемещением шариков по продольным канавкам корпуса, при этом, требуемая величина перемещения определяет длину рабочей поверхности, что влияет на размеры шарнира. Максимальный допустимый угол наклона вала в данной конструкции ограничивается 20°.
При осевых перемещениях шарики не перекатываются, а скользят в канавках, что снижает КПД шарнира.

В конструкциях современных легковых автомобилей иногда встречаются карданные шарниры типа «Лебро» (Loebro), которые, как и шарниры GKN обычно устанавливаются на внутреннем конце карданной передачи, поскольку способны компенсировать изменение длины карданного вала.

Принципиальное устройство этих шариковых шарниров представлено на рисунке 2.

Привод передних колес автомобиля ВАЗ-2110

Привод передних колес автомобиля ВАЗ-2110 (рис. 3) состоит из вала 3 и двух карданных шарниров 1 и 4 равных угловых скоростей. Вал 3 привода правого колеса выполнен из трубы, а левого колеса – из прутка. Кроме того, валы имеют разную длину. На вал надевается защитный чехол 6, а затем шарнир в собранном виде со смазочным материалом фиксируется от осевого перемещения стопорным кольцом 5. Защитные чехлы крепятся хомутами 2.

Внутренний шарнир (внутренняя «граната) 1, который вязан с дифференциалом, является универсальным, т. е. кроме обеспечения равномерного вращения валов под изменяющимся углом он позволяет увеличивать общую длину привода, что необходимо для перемещения передней подвески и силового агрегата. Происходит это потому, что внутренняя поверхность корпуса шарнира 1 имеет цилиндрическую форму, и канавки в ней нарезаны продольно, это позволяет внутренним деталям шарнира перемещаться по продольным канавкам в осевом направлении.

Кулачковые шарниры равных угловых скоростей

На автомобилях средней и большой грузоподъемности марок «КамАЗ», «Урал», «КрАЗ» карданные передачи в приводе передних колес работают под большим крутящим моментом. Шариковые шарниры не могут передавать больших крутящих моментов из-за возникновения значительных контактных напряжений и ограничения по удельному давлению шариков на канавки. Поэтому в них применяют кулачковые карданные шарниры (рис. 1, г). Аналогичные шарниры иногда устанавливают на переднеприводные автомобили марки «УАЗ».

Кулачковый карданный шарнир равных угловых скоростей (рис. 1, г) состоит из двух вилок 18 и 20, которые вставлены в кулаки 2 и 5 с пазами; в эти пазы входит диск 19. При передаче крутящего момента и вращения от ведущего вала 17 на ведомый вал при повернутом колесе каждый из кулаков 2 и 5 поворачивается одновременно относительно оси паза вилки в горизонтальной плоскости и относительно диска 19 в вертикальной плоскости.
Оси пазов вилок лежат в одной плоскости, которая проходит через среднюю плоскость диска. Эти оси расположены на равных расстояниях от точки пересечения осей валов и всегда перпендикулярны осям валов, поэтому точка их пересечения всегда располагается в биссекторной плоскости.

Такой карданный шарнир требует повышенного внимания к смазыванию, так как для его деталей характерно трение скольжения, вызывающее значительный нагрев и изнашивание трущихся поверхностей. Трение скольжения между контактирующими поверхностями приводит к тому, что кулачковый шарнир имеет самый низкий КПД из всех шарниров равных угловых скоростей. Однако он способен передавать значительный крутящий момент.

Трехшиповые шарниры равных угловых скоростей

В трехшиповом шарнире (на рисунке) крутящий момент от ведущего вала передают три сферических ролика, которые установлены на радиальных шипах, жестко связанных с корпусом шарнира ведомого вала. Шипы относительно друг друга располагаются под углом 120˚. Сферические ролики чаще всего устанавливаются на шипы посредством игольчатых подшипников.

Ведущий вал имеет трехвальцевую вилку, в цилиндрические пазы которой входят ролики. При передаче крутящего момента между несоосными валами ролики перекатываются со скольжением вдоль пазов и одновременно скользят в радиальном направлении относительно шипов. Предельный угол между осями валов до 40˚.

Особенностью трехшипового шарнира является то, что в отличие от шариковых шарниров передача момента от ведущих элементов на ведомые происходит не в биссекторной плоскости, а в плоскости, проходящей через оси шипов. Равенство частот вращения ведущего и ведомого валов обеспечивается при любом взаиморасположении их осей.

Промежуточные соединения. Назначение и конструкция муфт, полумуфт. Карданные передачи.

называется передача, осуществляющая силовую связь механизмов автомобиля, валы которых несоосны или расположе­ны под углом. Карданная передача служит для передачи крутящего момента между валами механизмов. В зависимости от типа, компоновки и конструкции автомобиля карданная передача может передавать крутящий момент от короб­ки передач к раздаточной коробке или к главной передаче ведуще­го моста, от раздаточной коробки к главным передачам ведущих мостов, между главными передачами среднего и заднего ведущих мостов, от полуосей к передним ведущим и управляемым колесам, от главной передачи к ведущим колесам с независимой подвеской. Карданная передача может также применяться в приводе от короб­ки отбора мощности к вспомогательным механизмам (лебедка и др.) и для связи рулевого колеса с рулевым механизмом. Дополнительно к общим требованиям к системам, агрегатам и механизмам автомобиля к карданной передаче предъявляются специальные требования, в соответствии с кото­рыми она должна обеспечивать:

Передачу крутящего момента и равномерное вращение валов соединяемых механизмов независимо от угла между валами;

Передачу крутящего момента без создания в трансмиссии ав­томобиля дополнительных нагрузок;

Бесшумность при работе.

Для соединения механизмов автомобиля применяются кардан­ные передачи различного типа.

Одновальные карданные передачи применяются на легковых автомобилях с короткой базой (база — расстояние между передними и задними колесами) и колесной формулой 4×2 для соединения коробки передач с задним ведущим мос­том.

Такая карданная передача состоит из карданного вала
3
и двух карданных шарниров
.
Двухвальная карданная передачаприменяется на автомобилях с длинной базой и колесной формулой 4×2 для связи коробки передач с задним ведущим мостом. Передача включает в себя два карданных вала, три карданных шарнира и промежу­точную опору. Эта карданная передача получила наибольшее рас­пространение на легковых, грузовых автомобилях и автобусах ог­раниченной проходимости. На автомобилях повышенной проходимости с колесной фор­мулой 4×4 используются три одновальных карданных передачи для соединения соответственно коробки передач с раздаточной коробкой, а также раздаточной коробки с задним и передним ведущими мостами. На автомобилях высокой проходимости с колесной формулой 6×6 и индивидуальным приводом ведущих мостов раздаточная коробка соединяется с задним ведущим мостом двух­вальной карданной передачей с промежуточной опорой.

Связь коробки передач с раздаточной коробкой с передним и среднимведущими мостами этих автомобилей осуществляется одновальными карданными передачами. В автомобилях высокой проходимости с колесной формулой 6 х 6 и со средним проходным ведущим мостом для связи коробки передач с раздаточной коробкой и раздаточной коробки с ведущими мостами используются одновальные кардан­ные передачи. При этом обеспечивается привод дополнительного редуктора среднего моста.

Одновальные и двухвальные карданные передачи, используе­мые для соединения коробки передач, раздаточной коробки и ведущих мостов автомобилей, имеют карданные шарниры нерав­ных угловых скоростей.- Карданные передачи с шарнирами равных угловых скоростей на автомобилях применяются для привода пе­редних управляемых и одновременно ведущих колес.

Карданным шарниром или карданом на­зывается подвижное соединение, обеспечивающее передачу вра­щения между валами, оси которых пересекаются под углом. В автомобилях применяются карданные шарниры неравных и равных угловых скоростей. Первые называются асинхронными шарнирами, а вторые — синхронными.

Карданный шарнир неравных угловых скоростей состоит из вилкиведущего вала, вилкиведомого вала и крес­товины, соединяющей вилки с помощью игольчатых подшип­ников. Одновальная, двухшарнирная, с карданами неравных угловых ско­ростей карданная передача состоит из трубчатого карданного вала, к од­ному концу которого приварена вилка,

а к другому — наконеч­никсо шлицами. Наконечник соединен с подвижной в осевом направлении шлицевой втулкой
,
приваренной к вилкекар­данного шарнира. Такое подвижное шлицевое соединение назы­вается компенсирующим устройством. Оно обеспечивает измене­ние длины карданной передачи при перемещении ведущего моста относительно коробки передач во время движения автомобиля. Шлицевое соединение смазывают через масленку. Оно уплотняет­ся манжетой и защищается от грязи резиновым гофрированным чехлом.

Вилки валасоединяются с вилками карданных шарни­ров крестовинамии игольчатыми подшипниками, которые сма­зываются через масленку в крестовине. Каждый подшипник со­стоит из стального стакана с иголками, закрепленного в проуши­не вилки и уплотненного манжетой для удержания смазочного материала и защиты от воды и грязи. Вилки карданных шарнировчерез свои фланцы болтами прикрепляются к фланцам, которые установле­ны на концах валов карданной передачи и главной передачи, со­единяемых карданной передачей. При таком фланцевом крепле­нии карданной передачи очень удобны ее монтаж и демонтаж на автомобиле.

Полно приводная система всегда имеет в наличии этот элемент. Это ведь не промежуточная деталь!

Карданный вал – деталь, которая входит в состав трансмиссии автомобиля, имеющие устройство заднего или полного привода. Этот механизм передаёт вращение к редуктору переднего или заднего моста от коробки передач тем самым карданный вал заслуживает права называть “промежуточное звено-деталь”. Также его можно назвать не иначе, как опора машины!

Классификация

Ниже будет приведено классификация карданных передач, которые формируют механизм, роль которого – промежуточная.

Классифицировать центральное устройство можно по нескольким признакам:

По назначению механизма передачу (она же – опора главного механизма и промежуточное звено) можно классифицировать:

Тип кардана зависит от того, какое у него построение и расположения:

Классификация по наличию компенсации, которое имеет устройство:

Принципы работы

Карданный вал в своём составе содержит:

Сам карданный вал может быть из нескольких секций. Так же он является опорой для многих частей машины. Вес его зависит от транспортного средства и его особенностей. Конструкция этой части авто зависит от габаритов. Обычно он составной и основа делается из стальной трубы, для экономии метала и веса, а к ней присоединяются крестовые наконечники. Только маленький кардан может быть сделан цельным и сплошным. Так его промежуточная роль усиливается.

Сплошная деталь – опора для спортивных автомобилей, так как часть веса держится на ней, поэтому ее делают сплошной.

Эта часть машины (его опора) является одна из самых подходящих для ремонта. Сам процесс прост, так же как и снятие механизма с авто. Особенность заключается в том, что-бы заменить двойной карданный шарнир и подвесной подшипник. Это класс детали “промежуточная”.

Выполнение промежуточная передача – функция, которую обеспечивают шарнирные механизмы, на основе крестовин. Позволяют двум валам быть опорой друг другу не прерывая вращения, при том находится под переменным углом. При чем наибольший КПД достигается когда валы опираются на друг друга от 0 до 20 градусов. В этом случае они работают как опора. Если этот показатель превысить, то промежуточная деталь начинает испытывать очень высокие нагрузки. Что ведёт к тому, что опора деталей теряется, разбалансируются вал и вибрирует корпус.

Подвесной подшипник ни что иное, как опора составному валу, удерживая его на месте даже во время вращения. Также это промежуточная часть общего элемента.

Плюсы и минусы использования карданных передач

Описание преимуществ использования такой детали, как двойной карданный шарнир:

Этот параметр очень важен в транспортном средстве, так как нет иного способа передать вращение в автомобиле большой массы. Как пример, лимузины всегда оснащены задним приводом по этой причине (им нужна опора). Так как это является самым надёжным способом передать вращение. Еще один пример, это вес, вес карданного вала Белаза – 105 кг. А спортивный кардан весит 1.8 кг.

Это свойство помогает не менять узел, а ремонтировать только деталь, что облегчает жизнь всем автовладельцам. Так как замена дорогостоящего узла может быть критичной. Таким образом поддерживая в хорошем состоянии карданный вал и меняя только расходные детали, вы сможете продлить время работы автомобиля.

Наличие кардана в автомобиле повышает вес, а так же уменьшает габариты салона.

Карданный вал — приспособление для передачи крутящего момента от коробки передач или раздаточной коробки к задним колесам.

Широко применяется на автомобилях заднеприводной и полноприводной компоновки с начала двадцатого века по настоящее время. Впервые устройство карданной передачи было описано еще в 16-м веке, однако создание устройства на практике произошло значительно позже.

Что такое карданный вал и для чего он нужен?

Карданный вал (КВ) – это механическое устройство, передающее крутящий момент от раздаточной коробки или коробки передач на ведущие оси автомобиля. По сути, без этого полезного устройства, невозможно было бы создать полноприводный автомобиль.

Расположения карданных валов

Как было указано выше, впервые кардан применили на автомобилях марки Рено. Создателем транспортных средств являлся конструктор по имени Луи Рено. После установки передачи, получилось решить ряд важных задач:

Хотя с момента первых конструкций прошло много времени, сам механизм сильно изменился, его главные задачи не поменялись. Спустя почти столетие, механизм кардана усовершенствовали, и сегодня он зависит не только от типа авто, но и его предназначения.

Карданный вал (КВ) применяется не только при конструировании ходовой части авто. Конструкция настолько универсальная, что может применяться в различных сферах деятельности человека. Например, при конструировании рулевого привода с регулировкой.

Банальным примером конструкции является головка ручного инструмента, которая может поворачиваться под углом и позволяет крутить гайки и болты в труднодоступных местах. Любая механическая конструкция, где нужно передать крутящий момент под определенными углами, использует кардан, как наиболее удобное средство.

Шлицевые элементы

Даже при соблюдении условий эксплуатации всегда присутствует вероятность срезания шлиц. Этому способствует формирование люфта в результате растяжения раздаточной цепи. Цепь в это время начинает перескакивать по зубьям раздатки и формировать высокую ударную нагрузку на шлицевые элементы раздатки и кардана. Возникновение подобной поломки можно определить по металлическому резкому шуму, который доносится из-под автомобиля. Срезание шлиц возможно как на бюджетных, так и на оригинальных элементах, поэтому необходимо своевременно менять деталь для обеспечения полного хода вала. Шарнир карданный 1/2 во время движения авто совершает возвратно-поступательные движения по отношению к раздатке, этому способствует растяжение и обратное сокращение кузова.

Устройство и принцип работы карданной передачи

Классическая карданная передача сильно изменилась и имеет отличительные черты. Принято выделять четыре основных элемента конструкции:

Это основные элементы устройства передачи. Конечно, кроме них существует много дополнительных механизмов – различные крепления, подвижные фланцы, уплотнители, защитные муфты и прочее.

Устройство карданной передачи

Конструкция передачи не сложная. В большинстве случаев, механизм крепится при помощи шлицевого соединения к коробке передач (при этом неважно какой, автоматической или механической). Каждая коробка передач имеет на своем подвижном конце отверстия с внутренними креплениями. Механизм работы шлицов сконструировано таким образом, чтобы они могли смещаться при движении машины.

Дальше устанавливается подшипник КВ, который крепится к кузову автомобиля при помощи специального кронштейна. Он служит дополнительным креплением и исключает смещение механизма при нагрузках и езде. К вилке КВ крепится крестовина с игольчатыми или другими подшипниками. Эта конструкция позволяет правильно передавать крутящий момент при различных изгибах кардана.

Когда водитель включает передачу и нажимает на газ, крутящий момент переходит на скользящую вилку и дальше поступает через крестообразный шарнир к главной передачи и колесам. Наиболее продуктивными являются углы шарнира от 0 до 20 градусов. Если по причине неисправности, происходит отклонение, может начаться сильный износ всего механизма или поломка. Наглядно принцип работы показан на видео, ниже.

В состав КВ входят несколько элементов:

В состав КВ могут входить несколько секций – одна, две, три и больше. Размеры и масса вала зависят от габаритов автомобиля. В устройство односекционного карданного вала входят центральная часть и присоединенные к ней наконечники с крестовинами.

Устройство карданного вала

Работоспособность системы карданной передачи (КП) обеспечивается шарнирными механизмами на основе крестовин. Крестовина дают возможность для двух сопряженных валов вращаться с изменяющимся углом друг относительно друга. Наивысший КПД достигается при угле вращения 0°…20°. В том случае, когда данный показатель превышен, крестовина подвержена значительным перегрузкам. К тому же вал теряет сбалансированность и появляется вибрация.

Еще один важный элемент – раздвижное шлицевое соединение КП. Его применение обусловлено тем, что подвеска автомобиля, особенно, при преодолении препятствий, существенно растягивается по высоте. Коробка передач или раздаточная коробка, к которой присоединен один конец вала, жестко зафиксирована внутри кузова, а редуктор моста (вторая точка крепления КП) сопряжен с подвеской. В результате, при переезде препятствия расстояние между коробкой и редуктором моста увеличивается. КВ в этом случае должен “растянуться”, и раздвижное шлицевое соединение помогает ему это сделать.

Еще одна важная деталь КП – подвесной подшипник. Он создает дополнительную опору для составного вала, удерживая его на месте и не мешая вращаться. Кронштейн подшипника крепится к кузову. Количество подшипников зависит от количества секций, из которых составлен вал.

Принцип работы

Конструкция шлицевого соединения кардана имеет не меньшее значение. Принцип работы заключается в следующем. Коробка передач плотно фиксируется на внутренней кузовной части и присоединяется к краю одного вала. На другой стороне находится редуктор моста, имеющий соединение с подвеской. Промежуток между двумя узлами расширяется при преодолении неровных участков. Как заднему, так и переднему кардану необходимо растянуться, это действие обеспечивает шлицевое соединение, дополненное уплотняющим сальником.

Основные неисправности, их признаки

Самым прочным механизмом в конструкции является сам вал. Его отливают из крепкого сплава, который способен выдерживать предельные нагрузки. Поэтому нужно сильно постараться, чтобы повредить его. Как правило, это механические повреждения при ДТП.

В целом основные неисправности можно разделить на несколько видов:

В редких случаях, когда происходит механическое повреждение основного вала, сильная вибрация может исходить из-за его неправильной геометрии. Некоторые умельцы, рекомендуют вручную исправить геометрию трубы, но это неверное решение, которое может привести к быстрому износу всей конструкции. Лучшим решением будет полная замена поврежденных элементов.

Ниже приведены их возможные внешние проявления и указаны причины появления для каждого из признаков. Посторонний стук в агрегатах трансмиссии; в начале движения, резком разгоне или переключении скоростей КПП автомобиля. Может возникать в результате:

Особого внимания требует крестовина карданного вала. Именно крестовина является основным источников шума и скрежета в карданной передаче, и подлежит наиболее частой замене (менять рекомендуется каждых 10 тыс. км. пробега). Немного реже выходит из строя подвесной подшипник или может появится зазор в карданном шарнире.

Повышенный шум и вибрация автомобиля при движении. Причины могут быть следующие:

Вытекание смазки может происходить вследствие:

Основная причина быстрому выходу из строя карданного вала – дисбаланс, нарушение баланса в несколько раз увеличивает нагрузка на детали кардана.

Разбалансировка

Среди основных нарушений в работе вала наибольшее распространение приобрела разбалансировка. Ее возникновению способствует некачественное закрепление зазоров крестовин в процессе монтажа и несоблюдение правил эксплуатации. Зачастую неправильная фиксация зазоров возникает на этапе производственной сборки. Разбалансировка возникает не сразу, сначала развивается дисбаланс, который можно определить по вибрации во время переключения коробки передач. Она оказывает заметное воздействие на шаровую конструкцию и способствует интенсивному износу основных элементов системы. Результатом становится ухудшение равновесия автомобиля и увеличение вероятности дорожного происшествия. Поэтому рекомендуется соблюдать правила, производить систематической осмотр вала, включая карданный шарнир и крестовые элементы, осуществлять своевременный ремонт при обнаружении изношенных деталей.

Преимущества и недостатки

Главным преимуществом кардана, является его способность выдерживать предельные нагрузки и передавать крутящий момент. Его конструкция позволяет исключить почти все вибрации автомобиля передвигающегося по неровностям, не говоря уже о хорошей трассе.

Конечно, КВ обладает и рядом минусов. К основным недостаткам можно отнести:

Стоит отметить, что первые модификации карданной передачи имели еще один отличительный минус – шум и вибрации. Но сегодня, современные звукоизолирующие материалы, позволяют избавиться от посторонних шумов и небольших вибраций при нормальной работе передачи.

Стандартный кардан имеет ряд технологических недоработок. К ним можно отнести быстрый механический износ деталей. Это происходит из-за изменения скорости вращения валов по ходу движения автомобиля. В целом, развитие карданных валов с каждым годом более заметно. Уже сегодня начали появляться модификации, которые объединяют в себе обычный вал и ШРУСы. Такие системы, начали устанавливать на дорогие внедорожники, а классические модели уходят потихоньку в прошлое!

Карданный вал

Если быть точнее, то сегодня мы рассматриваем механизм, который предназначен для передачи вращения от КПП к редуктору передней или задней оси автомобиля. Такая себе промежуточная, но крайне ответственная деталь трансмиссии.

Какой бывает карданный вал? На самом деле, классификация довольно разнообразна. К примеру, выделить какие-то группы можно в зависимости от его назначения, типа, наличия устройства компенсации.

Классификация по назначению

Типы карданов

Разновидности

Из чего состоит карданный вал?

Хотя, на первый взгляд, карданный вал кажется простым элементом, труба да и труба, но в действительности его устройство немного сложнее. Давайте познакомимся с этим вопросом ближе. Состоит герой нашей сегодняшней статьи из таких элементов:

Привести все существующие типы карданных валов к какому-нибудь одному знаменателю очень трудно. Дело в том, что эти устройства используются в огромном количестве разнообразной техники и, как следствие могут иметь различное исполнение.

К примеру, карданный вал может быть составлен из нескольких секций, а может быть и односекционный (такое обычно встречается у спорткаров). Во втором случае конструкция элементарна – это просто стальная труба, оба конца которой венчают крестовины карданного вала и наконечники.

Если секций больше одной, то и крестовин также становится больше – они нужны для сопряжения вращающихся под разными углами валов.

Ещё одна важная деталь конструкции — подвесной подшипник карданного вала. Он является опорой для всей конструкции и удерживает её на месте, не мешая вращаться. Подшипник закреплён к кузову машины, и в зависимости от количества секций кардана этих деталей может быть несколько.

В целом же кардан является достаточно надёжным узлом автомобиля. Его создавали с учётом высоких нагрузок и он, как правило, отлично справляется со своей задачей. К недостаткам этого узла относят достаточно большой вес и габариты, помимо этого в заднеприводных и полноприводных авто из-за своего расположения под днищем он «съедает» часть полезного пространства салона.

Дополнительные элементы

Помимо этого, в конструкцию входит карданный подшипник подвесного типа. Он играет роль вспомогательного опорного элемента для вала. Подшипник предотвращает вращение детали и обеспечивает ее нахождение в требуемом положении при помощи кронштейна, покрытого смазкой и дополненного уплотняющими элементами, который крепится на кузовной части. Количество конструкционных элементов вала определяет число подшипников.

Карданный шарнир головок необходим, в первую очередь, для обеспечения качественного соединения ведущего моста и коленвала. Гибкость и прочность связи становятся наиболее актуальными при смещении моста в процессе движения авто.

Способы устранения конкретных неисправностей

При появлении хруста, скрежета или еще хуже вибрации исходящей от карданного вала – в строчном порядке установить автомобиль на смотровую площадку или отдать машину специалистам для осмотра карданной передачи и устранения дефекта, это сэкономит деньги и предотвратит появление более серьезной поломки.

Что нужно знать

Преждевременное срезание шлиц можно предотвратить путем установки нового кардана с удлиненным шлицевым соединением, но период эксплуатации подробной конструкции будет увеличен не более чем на 2-3 года. При этом остается неизменной и другая проблема – растянутая цепь раздатки. Именно поэтому кардан и цепь должны заменяться одновременно. Также стоит обратить внимание на свойства фланца, находящегося на раздатке, при возникновении необходимости в ремонте. Особое значение имеет диаметр глубины шлиц, внешний диаметральный размер, количество шлицевых соединений и общие габариты.

Кардан: устройство, принцип работы, классификация | Карданный вал: назначение и разновидности

Карданная передача с шарниром неравных угловых скоростей

Данный тип передачи можно обнаружить на автомобилях с задним приводом или полноприводных авто. Устройство такой передачи следующее: на карданных валах расположены шарниры неравных угловых скоростей. На концах передачи имеются соединительные элементы. По необходимости используется соединительная опора.
Шарнир объединяет пару вилок, крестовину и фиксирующие устройства. В проушинах вилок установлены игольчатые подшипники, в которых вращается крестовина.

На тщательно обработанных пальцах крестовины 3 установлены стальные стаканы 13 с игольчатыми подшипниками 12. Иглы подшипника с внутреннего конца опираются на опорную шайбу 11. Стакан уплотнен на крестовине резиновым сальником 10, установленным в металлическом корпусе 9, который надет на крестовину. Крестовина со стаканами закреплена в ушках вилок 2 и 4 стопорными кольцами или пластинками 6 с винтами. Подшипники крестовины смазываются через центральную масленку 7, от которой масло к подшипникам подходит по каналам в крестовине. Для устранения излишнего давления масла в крестовину завернут на резьбе корпус с предохранительным клапаном 8.

Подшипники нельзя отремонтировать или обслужить. Масло в них заливается при установке.

Особенностью шарнира является то, что он передает неравный крутящий момент. Дополнительный вал периодически обгоняет и отстает от основного вала. Для компенсации этого недостатка в передаче используется несколько шарниров. Вилки противоположных шарниров располагают в одной плоскости.

В зависимости от того, на какое расстояние необходимо передать крутящий момент, в карданной передача используют один или два вала. При числе валов, равном двух, один из них называется промежуточным, второй — задним. Для фиксации валов устанавливается промежуточная опора, крепящаяся к кузову авто.

С другими элементами автомобиля карданная передача соединяется при помощи фланцев, муфт и других соединительных элементов.

Можно с уверенностью говорить, что шарниры неравных угловых скоростей имеют малую надежность и относительно небольшой срок службы. В современных условиях используют карданные передачи с шарнирами равных угловых скоростей.

Способы устранения конкретных неисправностей

При появлении хруста, скрежета или еще хуже вибрации исходящей от карданного вала – в строчном порядке установить автомобиль на смотровую площадку или отдать машину специалистам для осмотра карданной передачи и устранения дефекта, это сэкономит деньги и предотвратит появление более серьезной поломки.

Карданная передача с шарниром равных угловых скоростей

Данный тип передачи широко используется в автомобилях с передним приводом. При помощи неё соединяется дифференциал и ступица ведущего колеса.

Передача имеет два шарнира – внутренний и внешний, соединенных валом. ШРУСы часто применяются и в автомобилях с задним приводом, в полноприводных авто. Дело в том, что шарниры равных угловых скоростей более современны и практичны, к тому же, уровень шума от них значительно ниже, чем от ШНУС.

Самым распространенным из существующих является шарнир равных угловых скоростей шарикового типа. ШРУС передает крутящий момент от ведущего до ведомого вала. Угловая скорость передачи крутящего момента постоянная. Она не зависит от угла наклона валов.

ШРУС, или как его называют в народе «граната» представляет из себя сферический корпус, в котором расположена обойма. Между ними вращаются шарики. Они движутся по специальным канавкам.

В результате, крутящий момент равномерно передается от ведущего вала к ведомому при условиях изменения угла. Сепаратор удерживает шарики в нужном положении. «Граната» защищается от воздействия внешней среды «пыльником» — защитным кожухом.

Обязательным условием долгого срока службы ШРУСов является наличие в них смазки. А наличие смазки, в свою очередь, обеспечивается герметичностью самого шарнира.

Отдельно стоит сказать о безопасности ШРУСов. Если в «гранате» слышится треск или шум, то её незамедлительно нужно менять. Эксплуатация автомобиля с неисправным ШРУСом предельно опасна. Попросту говоря, может отвалиться колесо. Причиной же, по которой карданный вал приходит в негодность, чаще всего является неправильный выбор скорости и плохое дорожное покрытие.

Классификация карданов

В конструкции современных авто используется несколько видов карданных валов. Они могут отличаться не только от производителя, но и типа автомобиля. На некоторых одинаковых моделях могут устанавливать разные типы передач.

В зависимости от конструкции карданные передачи могут быть:

Работа многовальной карданной передачи
По количеству опор валов бывают следующие виды:

По особенностям конструкции можно выделить следующие модели:

На большинство современных переднеприводных авто, устанавливается кардан типа ШРУС. Он более удобен и менее подвержен вибрациям, что имеет важное значение для легковых машин. Однако, такая система и более сложная, она не дешевая в обслуживании и при неправильном уходе может легко сломаться.

Основные неисправности, их признаки

Самым прочным механизмом в конструкции является сам вал. Его отливают из крепкого сплава, который способен выдерживать предельные нагрузки. Поэтому нужно сильно постараться, чтобы повредить его. Как правило, это механические повреждения при ДТП.

В целом основные неисправности можно разделить на несколько видов:

В редких случаях, когда происходит механическое повреждение основного вала, сильная вибрация может исходить из-за его неправильной геометрии. Некоторые умельцы, рекомендуют вручную исправить геометрию трубы, но это неверное решение, которое может привести к быстрому износу всей конструкции. Лучшим решением будет полная замена поврежденных элементов.

Принцип действия КВ

Принцип работы карданной передачи заключается в возможности транспортировки крутящего момента при изменяющемся положении «кардана» в пространстве. Реализация этого принципа происходит за счет двух механизмов:

Скользящая вилка необходима для некоторого увеличения длины механизма при движении по неровной дороге. За счет длинного шлицевого соединения поступление момента не прекращается тогда, когда подвеска вместе с задним мостом смещается вверх или вниз.

Шарнир, в свою очередь, обеспечивает вращение колес при изменении угла изгиба КВ. Считается, что механизм способен продуктивно работать при углах не более 20°. Далее начинается его активный износ.

Частые неисправности и их устранение

Все неисправности можно разделить по возникающим признакам поломки:

Для устранения вышеописанных неполадок «карданы» демонтируют и дефектуют, неисправные детали заменяют. При наличии дисбаланса требуется балансировка вала в динамических условиях.

Перспективы развития системы карданной передачи

Классический ШНУС имеет некоторые технологические недостатки. Скорость вращения его валов изменяется в процессе движения. При этом ведомый вал может ускоряться и замедляться при стабильной скорости ведущего вала. Это приводит к ускоренному износу механизма, а также создает лишнюю нагрузку на задний мост. Также работа шарнира сопровождается вибрацией.

Назначение карданной передачи может выполнять вал, оборудованный ШРУСами (передним и задним). Подобные системы уже сегодня применяются на некоторых внедорожниках. Также ШРУСом может быть оборудована карданная передача автомобиля ВАЗ-2107 и другой «классики». В продаже имеются ремонтные комплекты.

Использование шарнира равных угловых скоростей позволяет ликвидировать недостатки, свойственные классической крестовине. Скорость вращения вала выравнивается, исчезает вибрация, КВ не требует балансировки после ремонта, до 17° увеличивается угол передачи крутящего момента.

Преимущества и недостатки

Главным преимуществом кардана, является его способность выдерживать предельные нагрузки и передавать крутящий момент. Его конструкция позволяет исключить почти все вибрации автомобиля передвигающегося по неровностям, не говоря уже о хорошей трассе.

Конечно, КВ обладает и рядом минусов. К основным недостаткам можно отнести:

Стоит отметить, что первые модификации карданной передачи имели еще один отличительный минус – шум и вибрации. Но сегодня, современные звукоизолирующие материалы, позволяют избавиться от посторонних шумов и небольших вибраций при нормальной работе передачи.

Стандартный кардан имеет ряд технологических недоработок. К ним можно отнести быстрый механический износ деталей. Это происходит из-за изменения скорости вращения валов по ходу движения автомобиля. В целом, развитие карданных валов с каждым годом более заметно. Уже сегодня начали появляться модификации, которые объединяют в себе обычный вал и ШРУСы. Такие системы, начали устанавливать на дорогие внедорожники, а классические модели уходят потихоньку в прошлое!

Карданная передача – назначение, типы передач, устройство и работа

С началом своего движения автомобиль заставляет двигаться все свои узлы и агрегаты, в том числе и свою трансмиссию. Так как она находится в постоянном движении, соответственно взаимное месторасположение отдельных ее деталей может изменяться.

Неровное дорожное покрытие провоцирует колебание ведущих мостов, связанных подвеской. Рама и кузов автомобиля также совершают некоторые движения, как результат воздействия внешних факторов. Соответственно, могут смещаться относительно друг друга и оси валов агрегатов, которые передают крутящий момент от двигателя автомобиля к ведущим колесам.

Эта система агрегатов называется карданной передачей и предназначена она для того, чтобы уравновесить колебательные движения механизмов автомобиля для спокойной передачи крутящего момента.

В зависимости от автомобиля карданная передача может соединять такие механизмы:

Строение карданных передач в разных автомобилях одинаково, отличия лишь в размерах агрегатов или в форме отдельных элементов.

Конструкция карданной передачи

Карданную передачу составляют такие элементы:

Схема карданной передачи, автомобиль ГАЗ-3302 Газель: 1 — хвостовик скользящей вилки; 2 — грязеотражатель скользящей вилки; 3 — скользящая вилка; 4 — вилка промежуточного карданного вала; 5 — промежуточный карданный вал; 6 — грязеотражатель; 7 — промежуточная опора; 8 — защитное кольцо; 9 — подшипник промежуточной опоры; 10 — защитное кольцо; 11 — шлицевая вилка; 12 — П-образная пластина; 13 — стопорная шайба; 14 — крестовина; 15 — вилка заднего карданного вала; 16 — задний карданный вал; 17 — фланец ведущей шестерни главной передачи; 18 — задний карданный шарнир; 19 — игольчатый подшипник; 20 — стопорное кольцо; 21 — болт; 22 — уплотнительное кольцо.

Итак, разберем устройство карданной передачи

Эластичная муфта в этой конструкции поглощает резкие рывки и вибрационные движения.

Схема эластичной муфты: 1 — муфта эластичная; 2 — фланец промежуточного вала коробки передач; 3 — грязевой отражатель; 4 — промежуточный вал коробки передач; 5 — гайка; 6 — уплотнитель центрирующего кольца; 7 — кольцо центрирующее; 8 — вкладыши муфты эластичной; 9 — болт; 10 — пробка; 11 — фланец переднего карданного вала; 12 — манжета; 13 — шлицевой конец переднего карданного вала.

С помощью двух фланцев муфта соединяет коробку переключения передач и передний карданный вал. Эти два механизма совмещаются с помощью центрирующего кольца на валу коробки передач и центрирующей втулки, которая находится во фланце карданного вала.

Карданные валы созданы из стальной трубы. Передний вал оборудован шлицевыми наконечниками, а задний — вилками карданных шарниров.

Промежуточная опора представляет собой шариковый подшипник, который установлен в кронштейне внутри резиновой изоляционной подушки.

Карданный шарнир состоит из двух вилок, соединенных между собой крестовиной. Сами вилки закреплены на карданных валах. На полых шипах крестовины находятся игольчатые подшипники с уплотнительными кольцами.

Типы карданных передач

Главную роль в карданной передаче выполняет карданный шарнир, в зависимости от конструкции которого выделяют такие типы карданных передач:

По количеству валов карданные передачи могут быть: одновальные, двухвальные и многовальные, а по количеству шарниров — одношарнирные, двухшарнирные и многошарнирные.

Работа карданных передач

Карданная передача с шарниром равных угловых скоростей, как правило, используется в автомобилях с передним приводом для соединения коробки передач с ведущими колесами. Этот механизм состоит из двух шарниров (внешнего и внутреннего), которые соединяются приводным валом.

Схема шарнира равных угловых скоростей (ШРУС): 1 — хомут;2 — полуось; 3 — грязезащитный чехол («пыльник»); 4 — хомут; 5 — сепаратор; 6 — обойма; 7 — малая полуось; 8 — корпус шарнира; 9 — стопорное кольцо; 10 — шарик; 11 — конусное кольцо; 12 — пружинная шайба.

Шарнир равных угловых скоростей (ШРУС) имеет сферический корпус, внутри которого находится обойма. В обойме и корпусе расположены канавки, по которым передвигаются металлические шарики. Представленная конструкция позволяет равномерно передавать крутящий момент, даже несмотря на изменяющийся угол наклона механизмов.

Карданная передача с шарниром неравных угловых скоростей в зависимости от расстояния, на которое надо передать крутящий момент имеет один или два карданных вала. Если используется два вала, то первый вал называется промежуточным, а второй — задним карданным валом. Валы соединяются с помощью промежуточной опоры, которая прикреплена к кузову автомобиля.

Шарнир неравных угловых скоростей представляет собой две вилки, расположенные друг к другу под углом 90 градусов, крестовину и соединительные элементы (болты, муфты, фланцы). Подшипники, в которых вращается крестовина, вставлены в специальные отверстия вилок.

Представленная карданная передача отличается тем, что в процессе работы крутящий момент движется неравномерно, то есть за один цикл ведомый вал два раза отстает и два раза опережает ведущий вал, поэтому здесь применяется как минимум два шарнира — по одному на каждом конце вала.

Карданная передача с полу карданным упругим шарниром обеспечивает перемещение крутящего момента между двумя валами, находящимися под небольшим углом относительно друг друга.

Эксплуатация и возможные неисправности карданной передачи

Бережная эксплуатация автомобиля позволяет шарнирам карданного вала и шаровым шарнирам передних валов сохранить свою работоспособность надолго, как минимум до 100 тысяч побега.

Что касается труб, то при отсутствии механических повреждений их можно использовать долгие годы без замены, в противном же случае изогнутый механизм стоит просто заменить новым.

Следует уделять внимание состоянию чехлов шарниров и заменять их при любом повреждении, уберегая тем самым шарниры.

Сокращение работоспособности шарниров могут спровоцировать резкие разгоны, пробуксовка в грязи, неправильный выбор скоростей, долгие поездки по снежным и грунтовым дорогам с глубокими колеями.

О неисправности карданной передачи можно узнать по появившимся посторонним звукам или рывкам автомобиля при движении. Существует несколько причин потери работоспособности карданной передачей, и среди них такие:

Данные неисправности очень легко устранить, заменив поврежденные детали или подтянув крепежные детали.

Где еще применяются валы карданного типа

Сегодня карданные шарниры, несмотря на широкое применение во многих областях промышленности, считаются устаревшими. Все большее развитие получают ШРУСЫ, а крестовины и вилки медленно уходят в прошлое.

Карданные передачи применяются в трансмиссиях автомобилей для силовой связи механизмов, валы которых не соосны или расположены под углом, причем взаимное положение их может меняться в процессе движения. Карданные передачи применяют также для привода вспомогательных механизмов, например, лебедки. Иногда с помощью карданной передачи осуществляется связь рулевого колеса с рулевым механизмом. Карданная передача состоит из трех основных элементов: карданных шарниров, волав и их опор.

1.1. Основные требования к карданным передачам и их классификация.

К карданным передачам (КП) предъявляют следующие основные требования:

Передача крутящего момента без создания дополнительных нагрузок в трансмиссии (изгибающих, скручивающих, вибрационных, осевых);

Возможность передачи крутящего момента с обеспечением равенства угловых скоростей ведущего и ведомого валов независимо от угла между соединяемыми валами;

Общие требования, предъявляемые к составным частям трансмиссии — надежная передача крутящего момента, минимальный момент инерции, хороший отвод теплоты от поверхностей трения.

Для реализации этих требований в различных условиях эксплуатации для различных автомобилей существуют разные схемы карданных передач.

Закрытые карданные передачи. Для автомобилей, в которых реактивный момент на заднем мосту воспринимается трубой, карданная передача размещается внутри трубы. Иногда эта труба служит также для передачи толкающих усилий. Поскольку длина карданного вала в такой конструкции не изменяется при относительных перемещениях кузова и заднего моста, компенсирующее (телескопическое) соединение в карданной передаче такого типа отсутствует и используется только один карданный шарнир. При этом неравномерность вращения карданного вала в некоторой степени компенсируется его упругостью. Схема такой передачи представлена на рисунке 1, а. Существуют конструкции легковых автомобилей, в которых связь коробки передач и главной передачи осуществляется торсионным валом, а карданные шарниры отсутствуют. Это возможно на автомобилях, где главная передача установлена в кузове (Вольво-600). Однако, вышеописанные конструкции карданные передач встречаются не часто.

Открытые карданные передачи. (рис 1, б) Для автомобилей, в которых реактивный момент воспринимается рессорами или реактивными тягами, карданная передача должна иметь не менее двух шарниров и компенсирующее соединение, так как расстояние между шарнирами в процессе движения изменяется. Применяют двух-, трех — и многошарнирные передачи (последние встречаются сравнительно редко). На длиннобазных автомобилях с большим расстоянием между агрегатами используют карданные передачи, состоящие из двух валов — промежуточного и главного. Это необходимо из-за того, что применение одного длинного вала может привести к опасным поперечным колебаниям, в результате совпадения его критической угловой скорости с эксплуатационной. Короткий вал обладает более высокой критической частотой вращения. Промежуточный вал устанавливается на промежуточной опоре, которая должна иметь некоторую эластичность. Это необходимо по той причине, что силовой агрегат автомобиля (двигатель, сцепление, коробка передач), установленный на упругих подушках, имеет некоторую свободу как в вертикальной, так и в горизонтальной плоскостях. На некоторых автомобилях применяют промежуточные опоры с жестко установленными в корпусе подшипниками, но сам корпус в этом случае может качаться на цапфах, которые связаны с кронштейном, закрепленным на поперечине рамы.

По кинематике различают карданные шарниры неравных (асинхронные) и равных угловых скоростей (ШРУС). Шарниры неравных угловых скоростей используют в передачах при наклоне ведомого вала на угол не более 20 градусов. Широко распространены асинхронные карданные шарниры с промежуточной крестовиной. Так же существуют универсальные асинхронные карданные шарниры, которые отличаются от простых тем, что в них осевая компенсация осуществляется в самом механизме шарнира, а не в шлицевом соединении. Карданные шарниры равных угловых скоростей применяют в приводе ведущих и одновременно управляемых колес автомобиля, угол наклона ведомого вала в зависимости от конструкции шарнира может достигать 45 градусов. Некоторые ШРУСы тоже выполняют универсальными, с компенсирующим устройством внутри механизма.

Наряду с карданными шарнирами применяются и полукарданные. Упругие полукарданные шарниры устанавливают главным образом в карданных передачах легковых автомобилей, и в зависимости от конструкции угол наклона вала может быть от 8 до 10 градусов. Жесткие полукарданные шарниры используют для компенсации неточности монтажа соединяемых механизмов в случаях установки последних на недостаточно жестком основании. Они представляют из себя зубчатые муфты. Угол наклона вала не более 2 градусов.

Карданная передача, карданные шарниры. Шрус – назначение, устройство

Карданные передачи используются во многих как грузовых, так и легковых автомобилях. А если учесть всевозможную сельскохозяйственную технику, то там карданная передача нашла весьма широкое применение. Как известно, подвеска автомобиля имеет подвижное крепление, поэтому как ведущие, так и управляемые колеса машины имеют возможность перемещаться относительно кузова в вертикальной плоскости. Однако силовой агрегат и коробка передач имеют эластичное, но довольно жесткое крепление к кузову автомобиля. Тем не менее, коробка передач и ведущие колеса связаны друг с другом. И эта связь осуществляется посредством карданной передачи.

Основным предназначением карданной передачи является передача вращения от силового агрегата через КПП к ведущим колесам машины, которые к тому же, могут быть и управляемыми.

Карданная передача обеспечивает жесткую связь колес и выходного вала КПП и не препятствует работе подвески.

Другими словами, карданная передача автомобиля позволяет передать крутящий момент при переменной соосности сочлененных агрегатов.

Устройство карданной передачи

Карданная передача представляет собой ведущий и ведомый валы, которые соединены гибким шарниром. Гибкое шарнирное соединение позволяет беспрепятственно передавать вращение при некотором изменении угла между двумя валами. По типу шарнирного соединения существуют две разновидности карданных передач:

Карданная передача, основанная на шарнирах неравных угловых скоростей, наиболее часто применяется для соединения выходного вала и ведущего моста в заднеприводных как легковых, так и грузовых автомобилях.

Помимо этого, такие шарниры используют для подсоединения раздаточных коробок и прочего вспомогательного оборудования. Более совершенные в конструктивном плане шарниры равных угловых скоростей используются в современных передне- и полноприводных автомобилях.

Посредством таких карданных передач осуществляется соединение ведущих колес машины с дифференциалом ведущего моста.

Шарнир неравных угловых скоростей

Карданная передача с шарнирами неравных угловых скоростей имеет в конструкции следующие элементы:

Непосредственно шарнир состоит из двух так называемых вилок, расположенных на валах и крестовины – соединительного элемента вилок. В собранном состоянии, вилки валов расположены относительно друг друга под углом в 90° и соединяет их крестовина, которая имеет на концах четыре чашки с игольчатыми подшипниками.

Наличие игольчатых подшипников обеспечивает нормальное функционирование шарнира при различных углах отклонения валов. Однако наибольший угол между валами для шарнира неравных угловых скоростей обычно составляет не более 20°.

Подшипники при сборке заполняются пластичной смазкой, которая рассчитана на весь срок службы.

Если рассмотреть для примера карданную передачу заднеприводного автомобиля ВАЗ, то в ее конструкции имеется два шарнира, промежуточный вал и подвесная опора промежуточного вала.

В силу своей, так сказать, несовершенной конструкции, шарнир неравных угловых скоростей не имеет конструктивной возможности обеспечить постоянное (с постоянной скоростью) вращение ведомого вала по отношению к ведущему.

За один оборот шарнира, ведомый вал дважды запаздывает и дважды обгоняет ведущий вал. Кроме того стоит учесть, что неравномерность вращения напрямую зависит от угла между валами, чем он больше, тем больше выражена неравномерность.

Однако для устранения данного недостатка устанавливается второй аналогичный шарнир и промежуточный вал с опорой. Второй шарнир компенсирует и выравнивает скорости обоих валов.

Из чего состоит карданный вал?

Хотя, на первый взгляд, карданный вал кажется простым элементом, труба да и труба, но в действительности его устройство немного сложнее. Давайте познакомимся с этим вопросом ближе. Состоит герой нашей сегодняшней статьи из таких элементов:

Привести все существующие типы карданных валов к какому-нибудь одному знаменателю очень трудно. Дело в том, что эти устройства используются в огромном количестве разнообразной техники и, как следствие могут иметь различное исполнение.

К примеру, карданный вал может быть составлен из нескольких секций, а может быть и односекционный (такое обычно встречается у спорткаров). Во втором случае конструкция элементарна – это просто стальная труба, оба конца которой венчают крестовины карданного вала и наконечники.

Если секций больше одной, то и крестовин также становится больше – они нужны для сопряжения вращающихся под разными углами валов.

Ещё одна важная деталь конструкции — подвесной подшипник карданного вала. Он является опорой для всей конструкции и удерживает её на месте, не мешая вращаться. Подшипник закреплён к кузову машины, и в зависимости от количества секций кардана этих деталей может быть несколько.

В целом же кардан является достаточно надёжным узлом автомобиля. Его создавали с учётом высоких нагрузок и он, как правило, отлично справляется со своей задачей. К недостаткам этого узла относят достаточно большой вес и габариты, помимо этого в заднеприводных и полноприводных авто из-за своего расположения под днищем он «съедает» часть полезного пространства салона.

Устройство карданного вала

Основные элементы наиболее популярной модификации устройства:

Обе вилки, крестовина и шлицевое соединение образуют так называемый шарнирный узел. Его основная задача — передача крутящего момента с изменяющимся углом. Исключение! На некоторых внедорожниках вместо крестовины можно встретить карданы с ШРУС. В этом случае шлицевое соединение отсутствует. Устройство ряда КВ включает эластичную муфту. Она помогает сгладить колебания крутящего момента и компенсировать осевые, угловые отклонения.

Подшипники

Если же речь идёт не только о карданном вале, но и карданной передаче в целом, рассматривая устройство, нужно не забывать про подшипники. Для поддержания карданного вала в технически корректном положении на нем установлен подвесной металлический подшипник с металлической обоймой и резиновой подушкой. Именно подвесной подшипник принимает на себя нагрузку (осевую, радиальную), обеспечивает вращение, качение. Это один из наиболее нагруженных элементов трансмиссии, поэтому требует регулярного технического обслуживания. Промежуточный подшипник выполняет функцию поддержки основного вала, обеспечивает ему возможность вращаться в необходимом направлении. Наиболее лучшими демпфирующими свойствами обладают подшипники в виде кольца, сделанного из эластомера.

Трансмиссия

Описание и назначение.

Ведущие мосты автомобиля устанавливаются на раме или на кузове автомобиля с помощью упругих элементов подвески и во время движения мосты изменяют свое положение относительно мест крепления. Чтобы передать крутящий момент в таких условиях от коробки передач к ведущему мосту, применяют карданные передачи. Их используют и в приводе к передним управляемым и ведущим колесам. Карданная передача к ведущему мосту состоит из карданного вала, шарниров и промежуточной опоры. Карданные шарниры обеспечивают передачу крутящего момента между валами, оси которых пересекаются под изменяющимися углами. В трансмиссии автомобилей применяют жесткие карданные шарниры неравных и равных угловых скоростей.

Карданный шарнир неравных угловых скоростей состоит из жестких деталей (рис. а): ведущей 1 и ведомой 4 вилок, крестовины 2, на шипы которой надеты игольчатые подшипники 3. Крутящий момент передается от вилки 1 к вилке 4 через крестовину 2. При такой конструкции и равномерном вращении вилки ведущего вала угловая скорость ведомой вилки будет изменяться два раза за каждый оборот, увеличиваясь и уменьшаясь. Поэтому такой шарнир называют шарниром неравных угловых скоростей.

Чтобы устранить неравномерность вращения ведомого вала в карданной передаче, применяют обычно два шарнира неравных угловых скоростей, располагаемых на концах карданного вала. Тогда неравномерность вращения, возникающая в первом ведущем шарнире, компенсируется неравномерностью вращения второго шарнира и ведомый вал передачи вращается равномерно с угловой скоростью ведущего вала. Такая карданная передача называется двойной. Одинарные передачи с одним жестким карданным шарниром практически не применяются.

В приводе передних управляемых и ведущих колес автомобилей повышенной проходимости применяют шарниры равных угловых скоростей двух типов: шариковые и кулачковые.

Шариковый карданный шарнир (рис. б) состоит из двух фасонных кулаков 5 с овальными канавками, куда закладывают ведущие шарики 7. Для центрирования вилок используют сферические впадины на их внутренних торцах, в которых устанавливается центрирующий шарик 6.

При передаче крутящего момента ведущие шарики располагаются независимо от угловых перемещений вилок в их овальных канавках в плоскости, делящей угол между осями пополам. В результате обе вилки вращаются с одинаковой угловой скоростью.

Кулачковый карданный шарнир равных угловых скоростей применяют в приводе переднего колеса автомобиля «Урал-375» (рис. в). Конструкция шарнира включает наружную полуось 8 колеса, которая входит шлицевым концом в вилку 9 шарнира. Внутренняя полуось выполнена как одно целое с вилкой 9 шарнира, а ее наружный конец стыкуется с шестерней дифференциала шлицевым соединением. В вилки 9, установлены кулаки 10, в пазы которых заложен стальной диск 11. При работе шарнира полуоси вращаются вместе с вилками вокруг кулаков в горизонтальной плоскости, а вместе с кулаками вокруг диска в вертикальной плоскости. Таким образом обеспечивается передача крутящего момента на ведущие и управляемые передние колеса. Недостатком рассмотренного шарнира является повышенное трение в местах сопряжения диска и кулаков с вилками, в результате чего снижается коэффициент полезного действия и повышается нагрев и износ шарнира во время работы.

Устройство карданной передачи.

Карданная передача автомобилей ЗИЛ-130 состоит из промежуточного 1 и основного 6 карданных валов, соединенных друг с другом. Промежуточный вал опирается на промежуточную опору 3, состоящую из шарикоподшипника 11, заключенного в резиновое кольцо 10 с металлическим кронштейном 4. На переднем конце промежуточного вала приварена вилка карданного шарнира, а второй конец его выполнен в виде шлицевой втулки 2, в которую вставлен шлицевой конец вилки 9 карданного шарнира основного вала. Благодаря скользящему шлицевому соединению промежуточного и основного карданных валов их общая длина может изменяться при вертикальных перемещениях ведущего моста на неровностях дороги.

Карданные шарниры состоят из двух вилок 9, в проушины которых установлена крестовина 8 с шипами и игольчатыми подшипниками 5. Каждый подшипник состоит из стального стакана с иголками, закрепленного в проушине вилки крышкой, стопорной пластиной и двумя болтами. Смазка игольчатых подшипников производится по каналам в крестовине от пресс-масленки 7. Вытекание смазки из подшипников предотвращается торцовыми уплотнителями и резиновыми самоподжимными сальниками в вилках.

Карданные валы изготовляют из тонкостенных стальных труб, на концах которых запрессованы и приварены хвостовики вилок. После сборки карданные валы балансируют для уменьшения вибраций, возникающих при работе карданной передачи.

Какую функцию выполняет карданный вал?

КВ способен выполнить две важные функции.

Благодаря КВ транспортному средству даже на неровной дороге обеспечен хороший разгон. КВ – это фактически оптимизатор эффективной разгрузки передних колёс и инструмент для снижения рисков пробуксовки.

Что такое карданный вал и для чего он нужен?

Карданный вал (КВ) – это механическое устройство, передающее крутящий момент от раздаточной коробки или коробки передач на ведущие оси автомобиля. По сути, без этого полезного устройства, невозможно было бы создать полноприводный автомобиль.

Расположения карданных валов

Как было указано выше, впервые кардан применили на автомобилях марки Рено. Создателем транспортных средств являлся конструктор по имени Луи Рено. После установки передачи, получилось решить ряд важных задач:

Хотя с момента первых конструкций прошло много времени, сам механизм сильно изменился, его главные задачи не поменялись. Спустя почти столетие, механизм кардана усовершенствовали, и сегодня он зависит не только от типа авто, но и его предназначения.

Карданный вал (КВ) применяется не только при конструировании ходовой части авто. Конструкция настолько универсальная, что может применяться в различных сферах деятельности человека. Например, при конструировании рулевого привода с регулировкой.

Банальным примером конструкции является головка ручного инструмента, которая может поворачиваться под углом и позволяет крутить гайки и болты в труднодоступных местах. Любая механическая конструкция, где нужно передать крутящий момент под определенными углами, использует кардан, как наиболее удобное средство.

Обслуживание карданного вала

Традиционная схема обслуживания базируется на трёх операциях:

У некоторых автомобилей смазывать также нужно подшипники крестовин КВ. Но транспорта, нуждающегося в такой процедуре, не очень много. Это транспортные средства с КВ с тавотницей (пресс-масленкой).

Неисправности карданных валов

Неисправностей, которые кроются в системе карданной передачи, довольно много. Самый верный вариант – обратиться к специалистам на СТО для точной диагностики. Впрочем, на многие вещи автолюбитель обратит внимание еще до того, как будет поставлен точный «диагноз». Давайте перечислим их, а уже потом разберемся, что делать в случае выявления неисправности:

Если вы наблюдаете масло на кардане или же в районе коробки передач, то строго рекомендована проверка сальника коробки. Со временем уплотнители изнашиваются и перестают быть эластичными, вследствие чего образуется небольшая щель между сальником и штоком кардана – через нее масло может выходить из агрегата. Также стоит обратить внимание на целостность шлицевого соединения. Если шлицы имеют шероховатости или заусенцы, может также наблюдаться протечка масла. Как правило, проблема решается зачисткой шлицев шлифовальной шкуркой. Самый надежный вариант: замена шлицев.

Как показала практика, появления стуков и ударов при нагрузке на кардан обусловлена его люфтом. В первую очередь проверяют крестовину – если она начала разрушаться, замена является строго обязательной. Также обращают внимание на болты карданного вала. Их необходимо просто подтянуть. Проверьте также подшипники и подвижные шлицы. В случае износа шлицов и появления люфтов в подшипниках эти элементы нужно менять. Проблема скрипа, возникающего при нажатии на газ, нередко кроется в работе шарниров. Проверьте крестовины или ШРУСы. Крестовина может проржаветь и заклинивать. Если проблему игнорировать, она попросту разрушится – замену нужно произвести как можно скорее. С шарнирами равных угловых скоростей еще можно поработать. Их перебирают, осматривают, смазывают в случае необходимости и затем проверяют в реальных условиях. Если скрип остается, ШРУСы требуют замены.

Пожалуй, наиболее часто встречающимся индикатором неисправности карданного вала является вибрация. Сразу отметим, что вибрации могут наблюдаться и при дисбалансе колес. Если с колесами все в порядке, то источником вибрации на определенных скоростях очень часто является именно карданный вал. Зачастую вибрации наблюдаются на скоростях 60-80 км/ч, а также 90-120 км/ч. Заметьте, что вибрация карданного вала может наблюдаться не только при выработке отдельных его элементов, но даже и после ремонта. Вот в чем может крыться проблема:

Заметьте, что не всегда источником вибраций является именно кардан. К примеру, вибрация может возникать на одних и тех же оборотах, но на неодинаковых передачах – в этом случае в проверке кардана нет необходимости. Если же вибрация начинает слабеть при переключении на другую передачу, но не исчезает совсем, карданный вал все же стоит проверить. А что касается звона в трубе вала, то его источником может стать отлетевшая крышка шлицов. В этом случае кардан разрезают и приваривают крышку на ее место. В очень редких случаях размещенная внутри трубы опора свинцового сердечника, призванная компенсировать дисбаланс, отрывается полностью или разваливается на части. В этом случае кардан остается лишь заменить на новый.

Особенности функционирования

Главная особенность, которая является и недостатком этого шарнира, — неравномерная циклическая передача вращения. То есть, из-за имеющегося угла между валами ведомая часть привода переменно то обгоняет, то отстает от ведущей. Из-за этой особенности шарнир и называется «неравных угловых скоростей». Поэтому в переднем приводе валы с таким устройством не используются.

Особенность принципа работы карданной передачи учитывается конструкцией. Чтобы частично компенсировать неравномерную передачу, в устройстве привода используется одновременно два и больше шарнира. Также на легковых авто нередко можно встретить и полукарданный упругий элемент.

Чтобы имеющиеся карданы компенсировали цикличную неравномерную передачу, их еще необходимо правильно разместить относительно друг друга. Для этого шарниры располагают синхронно, а не со смещением между собой. То есть, внутренние вилки, установленные на трубчатом валу, и внешние, соединяемые фланцами с осями узлов, установлены в одной плоскости.

Полукарданный упругий элемент конструктивно очень схож с шарниром неравных угловых скоростей. У него также имеются две вилки, но соединены в единую конструкцию они при помощи эластичной (резиновой) вставки. Бывают конструкции и с фланцевым соединением.

Несмотря на свой недостаток, карданы достаточно широко используются. И способствует этому высокая надежность шарнира и неприхотливость к условиям работы. Это позволяет карданную передачу оставлять открытой, без каких-либо защитных элементов.

В целом, карданная передача может отработать очень длительный срок без какого-либо обслуживания. Выход из строя шарнира может вызвать только попадание внутрь подшипников загрязняющих веществ из-за поврежденных сальников. И то, к поломке это сразу не приведет. Кардан станет негодным для использования только при значительном износе игольчатых тел качения подшипников. Сам шарнир является неремонтируемым и при износе он просто заменяется.

На автотранспорте применяется несколько видов этих шарниров:

Первый вариант – ШРУСы, используются только на машинах с передачей вращения на передние колеса.

Что касается заднеприводных и полноприводных моделей, то в их конструкции могут устанавливаться одновременно все перечисленные виды. К примеру, на обычных автомобилях с приводом на заднюю ось устанавливается один шарнир неравных угловых скоростей, и один – полукарданный. А вот на кроссоверах со всеми приводными колесами и с поперечным положением мотора есть все виды шарниров – на передке используются ШРУСы, а сзади – два других вида.

Карданные передачи классифицируются по трем признакам:

Изделия с разными угловыми скоростями используются в конструкциях заднеприводных автомобилей, а также в полноприводных автомобилях. Шарнир представляет собой две вилки, которые расположены на валах. Между собой вилки соединены при помощи крестовины.

Требования к карданным передачам

Основные требования к карданным передачам следующие:

Кроме того, к карданным передачам, как и к остальным механизмам автомобиля, предъявляют также общие требования:

Рассмотрим, какими конструктивными мероприятиями обеспечивается выполнение требований к карданным передачам.

Высокий КПД карданных передач с шарнирами неравных угловых скоростей обеспечивается применением в шарнирах игольчатых подшипников с надежной смазкой и надежным уплотнением при углах излома в пределах у = 5… 10°. Для уменьшения угла излома до указанных значений иногда двигатель или задний мост располагают с углом наклона 2…4°. При углах излома, меньших 3…5°, иглы оказывают бринсллируюшее воздействие на шипы крестовины (под иглами образуются вмятины). Поэтому при очень малых углах излома вместо игольчатых подшипников необходимо применять бронзовые втулки. Бринсллиронанис может также возникать при большом межигловом зазоре, когда иглы перекашиваются и создают высокое давление на шип крестовины. Поэтому суммарный межигловой зазор должен быть меньше половины диаметра иглы.

Высокий КПД карданных передач с шарнирами равных угловых скоростей обеспечивается в основном применением в этих шарнирах сравнительно крупных шариков, перекатывающихся в канавках специального профиля. У иногда применяемого сдвоенного карданного шарнира с игольчатыми подшипниками обычно наблюдается значительный износ этих подшипников и шипов крестовин. Это происходит из-за того, что при прямолинейном движении иглы подшипников не перекатываются. У кулачковых карданных шарниров, применяемых на автомобилях большой грузоподъемности, по сравнению с другими шарнирами равных угловых скоростей КПД ниже, так как между их деталями при углах излома, не равных нулю, используется трение скольжения. Однако и у шариковых шарниров наиболее изнашиваются средние-части канавок, что соответствует прямолинейному движению.

Минимальные вибрации и шум при использовании шарниров неравных угловых скоростей обеспечиваются уменьшением длины карданного вала, например, применением трехшарнирной карданной передачи с промежуточной опорой, увеличением диаметра карданного вала, уменьшением угла излома, уменьшением зазоров в подшипниках, установкой упругого шарнира в карданной передаче. Тем не менее карданный вал, расположенный после первого карданного шарнира неравных угловых скоростей является источником крутильных колебаний.

При использовании шарниров равных угловых скоростей большое значение имеет точность совпадения центра шарнира с осью шкворня.

Отсутствие значительных осевых усилий и износов в компенсирующем соединении при использовании шарниров неравных угловых скоростей обычно обеспечивается применением шлицевого соединения с несколько увеличенным боковым зазором и длиной шлицов, равной около двух диаметров их вала, при надежных смазке и уплотнении. Были попытки заменить трение скольжения в шлицевом соединении трением качения, размещая на боковых поверхностях шлицов ролики. Однако такая конструкция не получила распространения.

При использовании некоторых шарниров равных угловых скоростей в приводе передних ведущих колес легковых автомобилей один из двух шарниров выполняют универсальным, выполняющим функции как шарнира, так и компенсирующего устройства. В этом случае шарики или ролики, перемещаясь в продольных пазах, позволяют чашке перемещаться в осевом направлении относительно внутренней звездочки.

Карданная передача с полукарданным упругим шарниром

Полукарданный упругий шарнир обеспечивает передачу крутящего момента между двумя валами, расположенными под небольшим углом, за счет деформации упругого звена.

Характерным примером данного типа шарнирного соединения является упругая муфта Гуибо (Guibo). Муфта представляет собой предварительно сжатый шестигранный упругий элемент, с двух сторон которого крепятся фланцы ведущего и ведомого валов.

Типы карданной передачи

В современном автомобилестроении могут применяться следующие типы карданных передач:

Система с шарниром НУС считается классической. Здесь присутствуют вилки, крестовина, игольчатые подшипники. Применяется на большинстве заднеприводных автомобилей.

На современных внедорожниках чаще используется система, оборудованная ШРУСами. Такие устройства обеспечивают более комфортные условия езды, практически полностью устраняя вибрации.

Упругие шарниры представляют собой резиновую муфту, способную передавать момент при изгибах не более 8°. Резина достаточно мягкая, поэтому вал, имеющий подобное строение, обеспечивает плавное начало движения и отсутствие резких динамических нагрузок. Кроме того, гибкие соединения не требуют технического обслуживания. Жесткий полукарданный шарнир имеет сложное техническое устройство и передает момент за счет зазоров в шлицевом соединении. В силу сложности изготовления, технических недостатков и быстрого износа в автомобилестроении не применяется.

Карданная передача с шарнирами неравных угловых скоростей

Совершенно любой автомобиль – достаточно сложный механизм, имеющий в своей структуре немалое количество составных компонентов. Если, к примеру, устройство двигателя современных машин хотя бы отчасти понятно многим, то относительно трансмиссии «железных коней» такого сказать нельзя. Особый интерес вызывает подвеска переднеприводных авто, ибо в её составе можно найти ряд деталей, которые в авто с задним приводом никогда не встречаются. Пожалуй, яркий пример такого узла – шарнир равных угловых скоростей (ШРУС). Об истории появления, назначении и принципах функционирования данной детали поговорим в сегодняшнем материале.

Устройство карданного вала

Схема карданной передачи включает в себя следующие элементы:

Сам агрегат может быть одновальным или двухвальным. Во втором случае механизм включает в себя промежуточный карданный вал, к заднему отделу которого приваривается хвостовик с наружными шлицами, к переднему через шарнир фиксируется скользящая втулка. Одновальные системы промежуточного участка не имеют.
В передней части автомобиля агрегат фиксируется в коробке передач с помощью подвижного шлицевого соединения (подвижная муфта передней части карданного вала). Для этого на конце механизма имеется отверстие с внутренними шлицами. Устройство карданного вала подразумевает возможность продольного смещения шлицов при движении автомобиля.

Далее следует вилка карданного вала, которая располагается между передней и средней его частью. Здесь установлена крестовина, на которой имеются игольчатые подшипники. Наличие вилок и крестовины позволяет передавать крутящий момент при различных углах изгиба «кардана».

В задней части передача крепится к редуктору заднего моста посредством фланца. При этом хвостовик, оснащенный внешними шлицами, входит во фланец привода главной передачи.

Виды ШРУСов.

Различают несколько конструкций шруса:

Принцип действия КВ

Принцип работы карданной передачи заключается в возможности транспортировки крутящего момента при изменяющемся положении «кардана» в пространстве. Реализация этого принципа происходит за счет двух механизмов:

Скользящая вилка необходима для некоторого увеличения длины механизма при движении по неровной дороге. За счет длинного шлицевого соединения поступление момента не прекращается тогда, когда подвеска вместе с задним мостом смещается вверх или вниз.

Шарнир, в свою очередь, обеспечивает вращение колес при изменении угла изгиба КВ. Считается, что механизм способен продуктивно работать при углах не более 20°. Далее начинается его активный износ.

Отрывок, характеризующий Шарнир равных угловых скоростей

Кутузов избрал этот последний выход. Французы, как доносил лазутчик, перейдя мост в Вене, усиленным маршем шли на Цнайм, лежавший на пути отступления Кутузова, впереди его более чем на сто верст. Достигнуть Цнайма прежде французов – значило получить большую надежду на спасение армии; дать французам предупредить себя в Цнайме – значило наверное подвергнуть всю армию позору, подобному ульмскому, или общей гибели. Но предупредить французов со всею армией было невозможно. Дорога французов от Вены до Цнайма была короче и лучше, чем дорога русских от Кремса до Цнайма. В ночь получения известия Кутузов послал четырехтысячный авангард Багратиона направо горами с кремско цнаймской дороги на венско цнаймскую. Багратион должен был пройти без отдыха этот переход, остановиться лицом к Вене и задом к Цнайму, и ежели бы ему удалось предупредить французов, то он должен был задерживать их, сколько мог. Сам же Кутузов со всеми тяжестями тронулся к Цнайму. Пройдя с голодными, разутыми солдатами, без дороги, по горам, в бурную ночь сорок пять верст, растеряв третью часть отсталыми, Багратион вышел в Голлабрун на венско цнаймскую дорогу несколькими часами прежде французов, подходивших к Голлабруну из Вены. Кутузову надо было итти еще целые сутки с своими обозами, чтобы достигнуть Цнайма, и потому, чтобы спасти армию, Багратион должен был с четырьмя тысячами голодных, измученных солдат удерживать в продолжение суток всю неприятельскую армию, встретившуюся с ним в Голлабруне, что было, очевидно, невозможно. Но странная судьба сделала невозможное возможным. Успех того обмана, который без боя отдал венский мост в руки французов, побудил Мюрата пытаться обмануть так же и Кутузова. Мюрат, встретив слабый отряд Багратиона на цнаймской дороге, подумал, что это была вся армия Кутузова. Чтобы несомненно раздавить эту армию, он поджидал отставшие по дороге из Вены войска и с этою целью предложил перемирие на три дня, с условием, чтобы те и другие войска не изменяли своих положений и не трогались с места. Мюрат уверял, что уже идут переговоры о мире и что потому, избегая бесполезного пролития крови, он предлагает перемирие. Австрийский генерал граф Ностиц, стоявший на аванпостах, поверил словам парламентера Мюрата и отступил, открыв отряд Багратиона. Другой парламентер поехал в русскую цепь объявить то же известие о мирных переговорах и предложить перемирие русским войскам на три дня. Багратион отвечал, что он не может принимать или не принимать перемирия, и с донесением о сделанном ему предложении послал к Кутузову своего адъютанта. Перемирие для Кутузова было единственным средством выиграть время, дать отдохнуть измученному отряду Багратиона и пропустить обозы и тяжести (движение которых было скрыто от французов), хотя один лишний переход до Цнайма. Предложение перемирия давало единственную и неожиданную возможность спасти армию. Получив это известие, Кутузов немедленно послал состоявшего при нем генерал адъютанта Винценгероде в неприятельский лагерь. Винценгероде должен был не только принять перемирие, но и предложить условия капитуляции, а между тем Кутузов послал своих адъютантов назад торопить сколь возможно движение обозов всей армии по кремско цнаймской дороге. Измученный, голодный отряд Багратиона один должен был, прикрывая собой это движение обозов и всей армии, неподвижно оставаться перед неприятелем в восемь раз сильнейшим. Ожидания Кутузова сбылись как относительно того, что предложения капитуляции, ни к чему не обязывающие, могли дать время пройти некоторой части обозов, так и относительно того, что ошибка Мюрата должна была открыться очень скоро. Как только Бонапарте, находившийся в Шенбрунне, в 25 верстах от Голлабруна, получил донесение Мюрата и проект перемирия и капитуляции, он увидел обман и написал следующее письмо к Мюрату: Au prince Murat. Schoenbrunn, 25 brumaire en 1805 a huit heures du matin. «II m’est impossible de trouver des termes pour vous exprimer mon mecontentement. Vous ne commandez que mon avant garde et vous n’avez pas le droit de faire d’armistice sans mon ordre. Vous me faites perdre le fruit d’une campagne. Rompez l’armistice sur le champ et Mariechez a l’ennemi. Vous lui ferez declarer,que le general qui a signe cette capitulation, n’avait pas le droit de le faire, qu’il n’y a que l’Empereur de Russie qui ait ce droit. «Toutes les fois cependant que l’Empereur de Russie ratifierait la dite convention, je la ratifierai; mais ce n’est qu’une ruse.Mariechez, detruisez l’armee russe… vous etes en position de prendre son bagage et son artiller. «L’aide de camp de l’Empereur de Russie est un… Les officiers ne sont rien quand ils n’ont pas de pouvoirs: celui ci n’en avait point… Les Autrichiens se sont laisse jouer pour le passage du pont de Vienne, vous vous laissez jouer par un aide de camp de l’Empereur. Napoleon». [Принцу Мюрату. Шенбрюнн, 25 брюмера 1805 г. 8 часов утра. Я не могу найти слов чтоб выразить вам мое неудовольствие. Вы командуете только моим авангардом и не имеете права делать перемирие без моего приказания. Вы заставляете меня потерять плоды целой кампании. Немедленно разорвите перемирие и идите против неприятеля. Вы объявите ему, что генерал, подписавший эту капитуляцию, не имел на это права, и никто не имеет, исключая лишь российского императора. Впрочем, если российский император согласится на упомянутое условие, я тоже соглашусь; но это не что иное, как хитрость. Идите, уничтожьте русскую армию… Вы можете взять ее обозы и ее артиллерию.

Типы карданной передачи

В современном автомобилестроении могут применяться следующие типы карданных передач:

Система с шарниром НУС считается классической. Здесь присутствуют вилки, крестовина, игольчатые подшипники. Применяется на большинстве заднеприводных автомобилей.

На современных внедорожниках чаще используется система, оборудованная ШРУСами. Такие устройства обеспечивают более комфортные условия езды, практически полностью устраняя вибрации.

Упругие шарниры представляют собой резиновую муфту, способную передавать момент при изгибах не более 8°. Резина достаточно мягкая, поэтому вал, имеющий подобное строение, обеспечивает плавное начало движения и отсутствие резких динамических нагрузок. Кроме того, гибкие соединения не требуют технического обслуживания. Жесткий полукарданный шарнир имеет сложное техническое устройство и передает момент за счет зазоров в шлицевом соединении. В силу сложности изготовления, технических недостатков и быстрого износа в автомобилестроении не применяется.

Примечания

К:Википедия:Статьи без источников (тип: не указан)
